Digitaalne väljapanekutehnoloogia
28 -tollised LCD -riba kuvamissüsteemid, millel on topelt - näomakraani võimalused jõuavad enneolematute kõrgusteni ekraaniinnovatsioonis
Täppisitehnika tipptasemel tootmisel

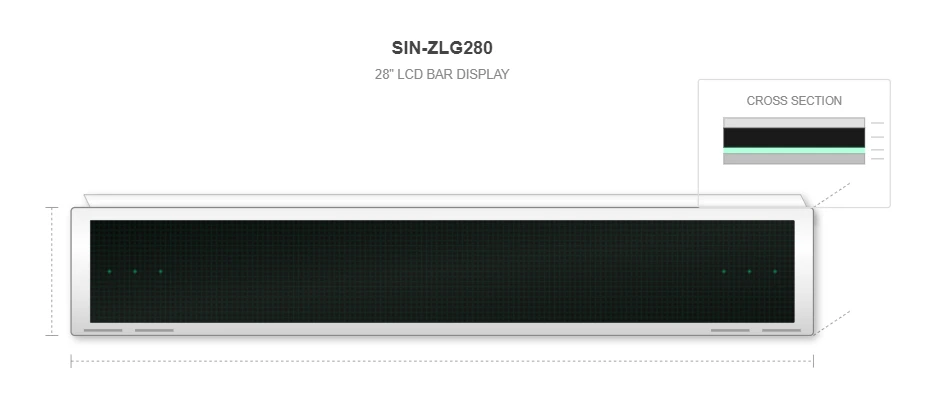

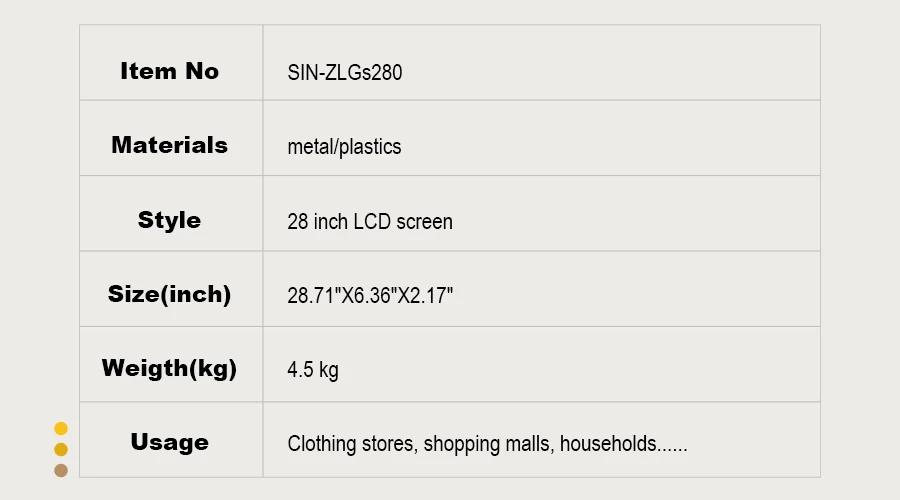

28 -tollise LCD -riba kuvari tootmine nõuab erakordset tähelepanu detailidele ja arenenud tehnoloogilistele võimalustele. Sin - ZLGS280 mudel näitab seda täpsust selle hoolikalt koostatud mõõtmetega 729.2x161.6x55 mm, mis kujutab endast täiuslikku tasakaalu vormi ja funktsionaalsuse vahel.

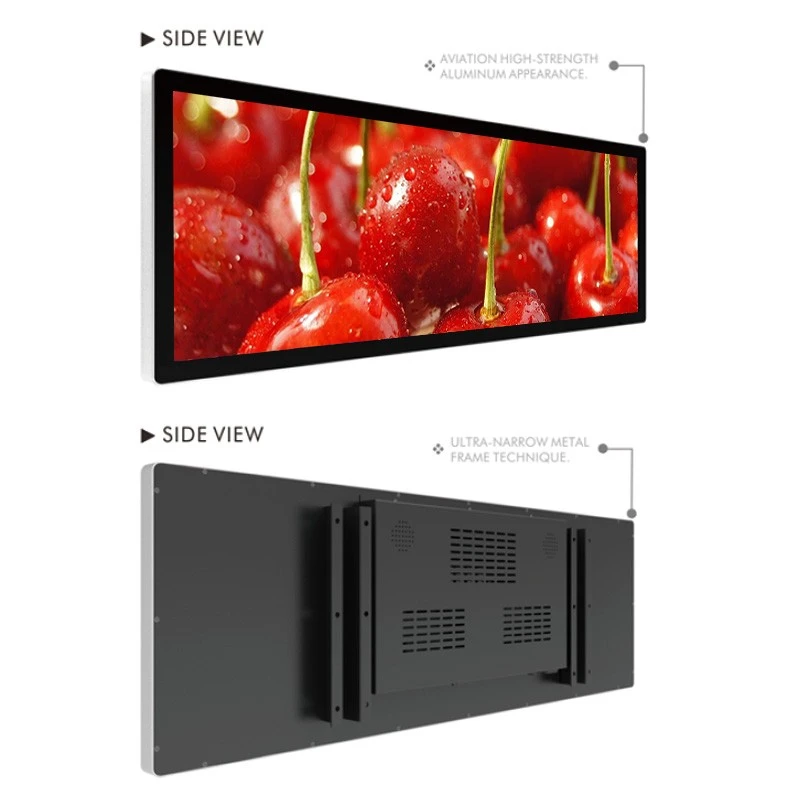

See disain saavutab ultra - kitsa profiili, mis maksimeerib ekraanikinnisvara, säilitades samal ajal lennunduse kaudu konstruktsiooni terviklikkuse - klassi alumiiniumkonstruktsiooni.
Mis tahes parema väljapanekusüsteemi vundament peitub selle paneelitehnoloogias. Kaasaegsed tootjad kasutavad tähelepanuväärse visuaalse jõudluse saavutamiseks DOT Matrix LED -tehnoloogiat koos täiustatud TFT (õhukese kiletransistori) konfiguratsioonidega.
Spetsiaalselt riba kuvamisrakenduste jaoks optimeeritud eraldusvõime 1920 × 360 rakendamine tagab kristalli - selge sisu renderdamise pikliku ekraanivormingu kaudu. Ehkki see eraldusvõime võrreldes tavaliste ekraanidega võrreldes, sobib see eraldusvõime ainulaadse kuvasuhtega, mida need spetsiaalsed süsteemid vajavad optimaalseks teabe esitluseks.
Mõõtmed
729,2 × 161,6 × 55 mm
Resolutsioon
1920 × 360
Ehitamine
Lennundus - klassi alumiinium
Tehnoloogia
DOT MATRIX LED + TFT
Optilised jõudluse mõõdikud
Heledus 350 CD/m²
Kontrasti suhe 1400: 1
Värvisügavus 16,7M värvid
Reageerimise aeg 6ms
Vaadenurk 178 kraad /178 kraad
Hübriidne tuhmumistehnoloogia reguleerib automaatselt heleduse taset ümbritseva valguse tingimuste ja sisunõuete põhjal.

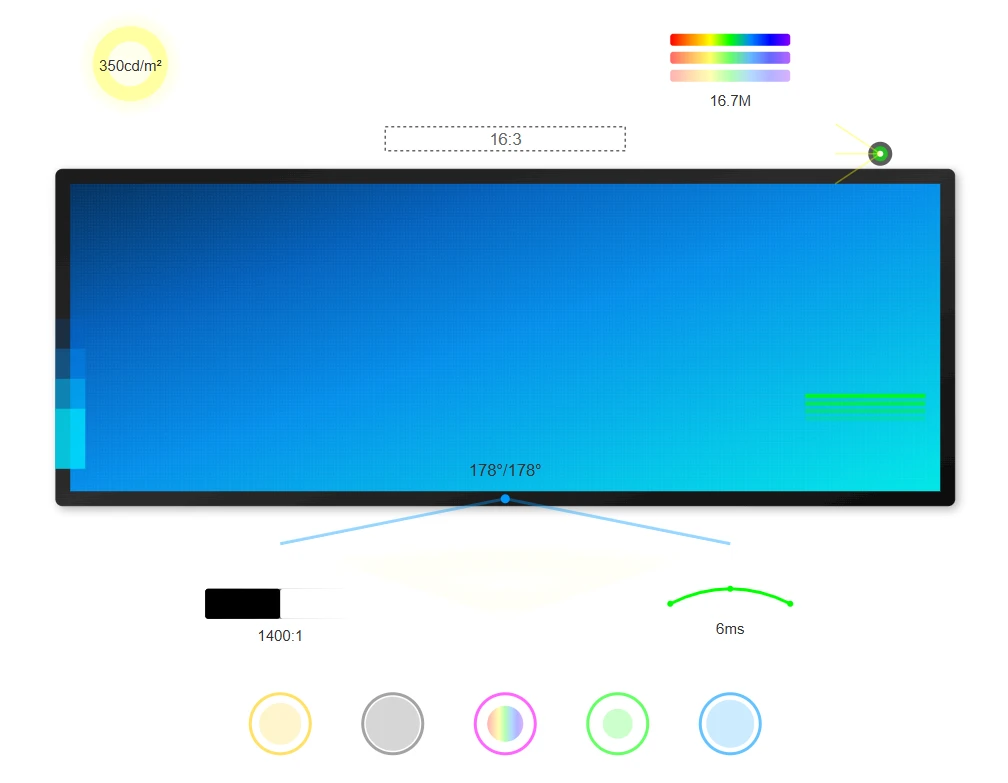

Täiustatud paneelitehnoloogia ja optiline jõudlus
Selle keeruka süsteemi süda hõlmab täiustatud LCD -paneelide tehnoloogiat, mis töötab 16: 3 kuvasuhtega, mis on ainulaadselt kohandatud äri- ja jaemüügikeskkondadele.
Heleduse spetsifikatsioon 350CD/m² tähistab hoolikalt kalibreeritud tasakaalu, tagades nähtavuse erinevates valgustitingimustes, säilitades samal ajal energiatõhususe. See riba ekraan saavutab erakordse värvi reproduktsiooni 16,7 miljoni värvisügavusega (8-bitine), võimaldades erksat ja täpset värvi esitust reklaami- ja teabevaliku rakenduste jaoks ülioluline.
Selles arenenud süsteemis on kontrasti suhe 1400: 1 näitab tootja pühendumust pildikvaliteedile. See spetsifikatsioon tagab sügavad mustad ja hiilgavad valged, luues dünaamilise visuaalse sisu, mis köidab tähelepanu konkurentsitihedas jaemüügikeskkonnas.
Vaatenurga spetsifikatsioon 178 kraadi /178 kraadi tähendab, et see riba kuvamine säilitab järjepideva pildikvaliteedi, sõltumata vaataja positsioonist, mis on kriitiline tegur avalike väljapanekurakenduste jaoks, kus publik läheneb erinevate nurkade alt.
Selle süsteemi reageerimise aja optimeerimine 6 ms hoiab ära liikumise hägususe ja kummitusfektid, mis on eriti oluline dünaamilise sisu või videoreklaamide kuvamisel. See kiire reageerimine tagab sujuva ülemineku ja karge liikumise renderdamise, suurendades üldist vaatamiskogemust

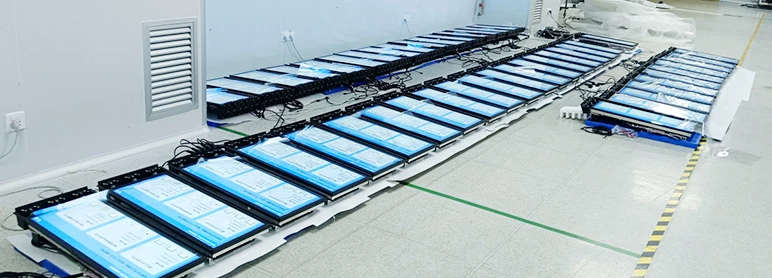

Tootmisprotsessi tipptase

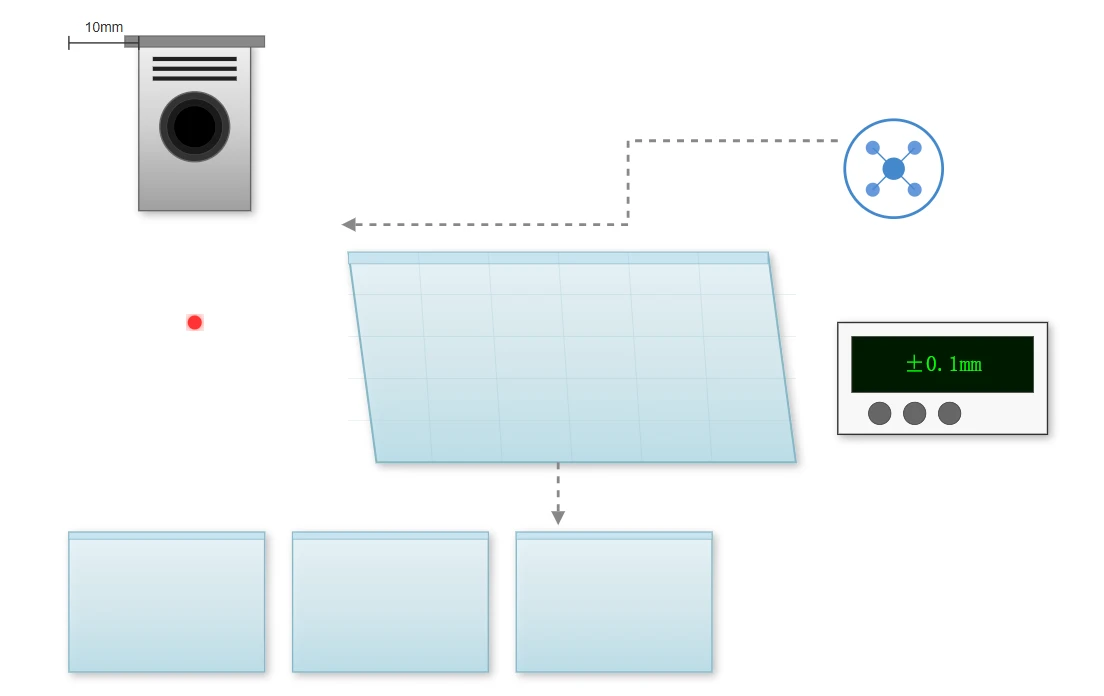

Substraadi ettevalmistamine
Algfaas algab substraadi ettevalmistamisega, kus - puhtad klaasist paneelid läbivad keemilise tugevdamise ja täpsuse lõikamise. Tootmisrajatis kasutab laserlõikamise tehnoloogiat, et saavutada tolerantsid ± 0,1 mm piires, tagades paneelide täiusliku joondamise ja sujuva kokkupanemise.

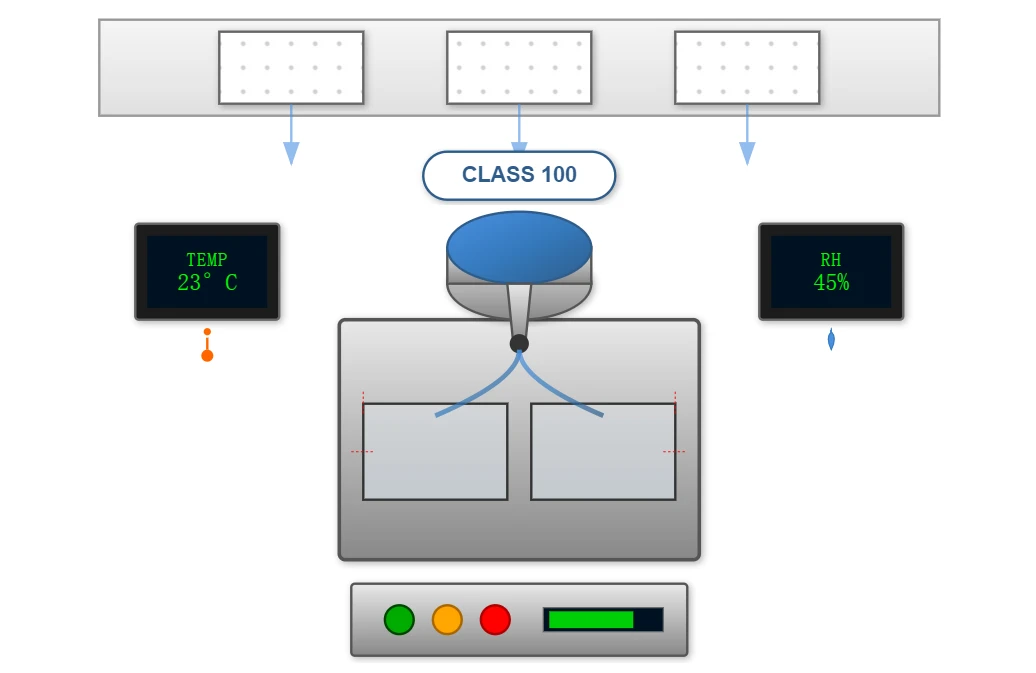

Vedelkristallide süstimine
Tootmiseks vajalik vedelkristallide sissepritseprotsess nõuab puhta ruumi keskkonda, mis säilitaks klassi 100 standardid. Temperatuuri ja niiskuse juhtimissüsteemid säilitavad kogu monteerimisprotsessi vältel optimaalsed tingimused, temperatuuridel hoitakse 23 kraadi ± 1 kraadi ja õhuniiskus 45% ± 5%. Need ranged keskkonnakontrollid takistavad saastumist ja tagavad kogu pinna järjepideva vedelkristallide joondamise.

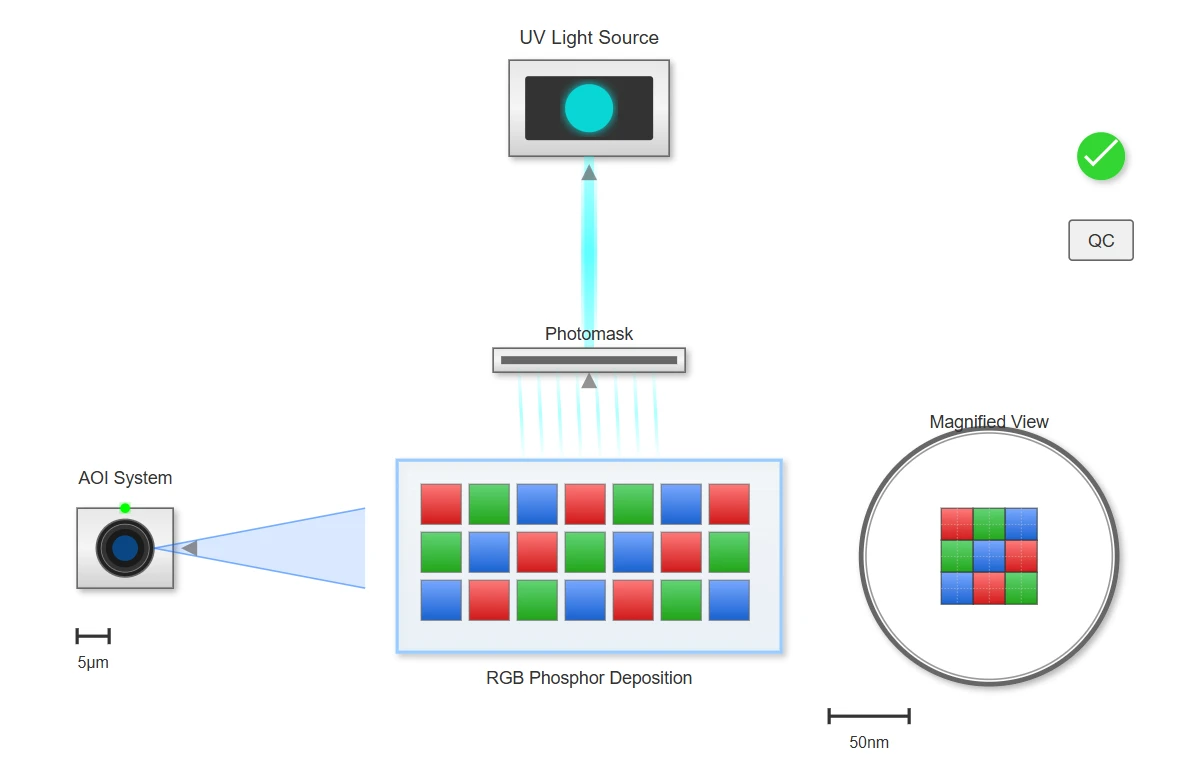

Värvifiltrirakendus
Värvifiltri rakendus tootmises kasutab täiustatud fotolitograafia tehnikaid. Iga pikslit sisaldab täpselt punast, rohelist ja sinist fosforit, mille sadestumise täpsus mõõdetakse nanomeetrites. Tootmisprotsess sisaldab mitmeid kvaliteedikontrolli kontrollpunkte, kus iga riba kuvar läbib optilise kontrolli, kasutades automatiseeritud nägemissüsteeme, mis on võimelised tuvastama nii väikeseid defekte kui 5 mikromeetrit.

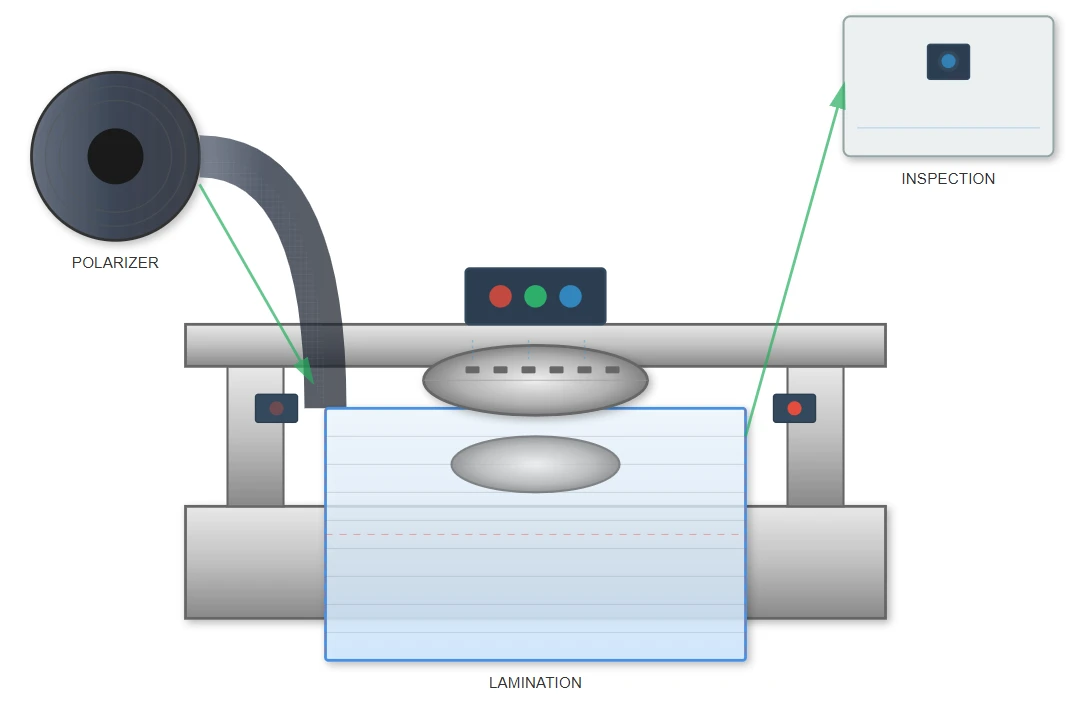

Polarisaatori kinnitus
Polarisaatori kinnitusfaas on veel üks kriitiline samm tootmisel. Kõrge - läbilaskvuse polariseerivaid kileid rakendatakse täppislamineerimisseadmetega, mis välistavad õhumullid ja tagab ühtlase adhesiooni kogu pinnal. Polarisaatori joondamise täpsus mõjutab otseselt kontrasti suhet ja vaatenurga jõudlust, muutes selle sammu ülioluliseks professionaalsete - hinnete spetsifikatsioonide saavutamiseks.

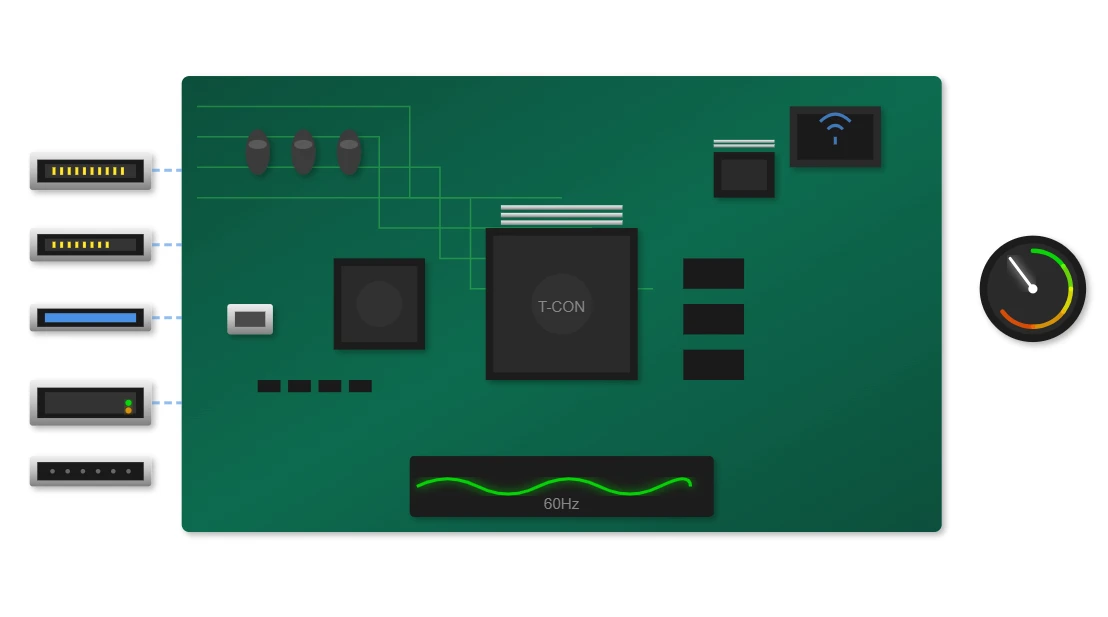

Elektrooniline integreerimis- ja juhtimissüsteemid
Selle riba ekraani elektrooniline selgroog sisaldab keerukaid juhi vooluringi ja juhtimissüsteeme. Täpsemad ajastamiskontrollerite integreerimine (t - con) tagab piksli täpse adresseerimise ja värskendamiskiiruse haldamise kogu paneelil.
Töötades standardse värskenduse kiirusega 60Hz, hoiab süsteem virvenduse - tasuta jõudlus, mis on ülioluline ärirakenduste laiendatud vaatamisperioodide jaoks.
Energiatõhusus
Maksimaalne võimsus: 120W (topelt - külg)
Ooterežiim: <1W
Tööstus - juhtimine energiatõhusus
Ühenduvusvalikud
Hdmi
DisplayPort
Ethernet
Juhtmeta
USB
RS-232
Standardsete ekraanide ja 28 "LCD -riba kuvari energiatarbimise võrdlus
Töökeskkond
Temperatuuri vahemik 0 kraadi kuni 50 kraadi
Niiskuse tolerants 10% kuni 85% RH
MTBF -i hinnang 30 000 tundi

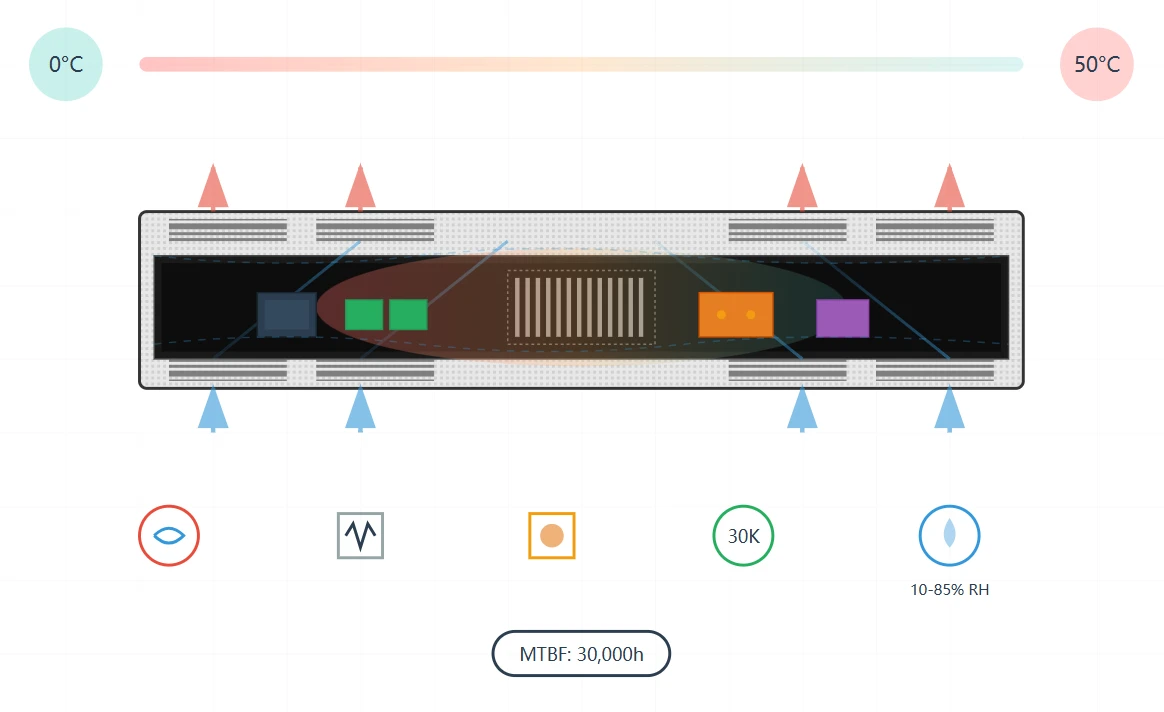

Soojusjuhtimine ja usaldusväärsuse insener
Soojusjuhtimine kujutab kujundamise ja tootmise kriitilist aspekti. Ribaekraani piklik vormide tegur on ainulaadsed termilised väljakutsed, mis nõuavad uuenduslikke jahutuslahendusi.
Passiivse jahutuse rakendamine strateegilise ventilatsiooni paigutuse ja jahutusradiaatori integreerimise kaudu tagab optimaalse töötemperatuuri ilma aktiivsete jahutussüsteemide müra ja hooldusnõueteta.
Šassii disain sisaldab õhuvoolu mustrite optimeerimiseks termilisi modelleerimisandmeid. Arvutusliku vedeliku dünaamika simulatsioonid juhendavad ventilatsioonipilude paigutamist ja sisemise komponendi positsioneerimist, et maksimeerida konvektiivset jahutuse efektiivsust.
Tulemuseks on süsteem, mis on võimeline pidevalt toimima ümbritseva õhu temperatuuril vahemikus 0 kraadi kuni 50 kraadi, säilitades komponentide temperatuurid ohutute tööpiiride piires.
Usaldusväärsuse testimise protokollid
Kiirendatud elutestimine erinevates tingimustes
Äärmuslike temperatuuride vahemikus
Vibratsioonikindluse hindamine transpordi vastupidavuse jaoks
Põletada - testimisel kõrgendatud temperatuuridel
Keskkonnastressi sõeluuringuprotseduurid
Reaalne - maailmarakenduse stsenaariumid

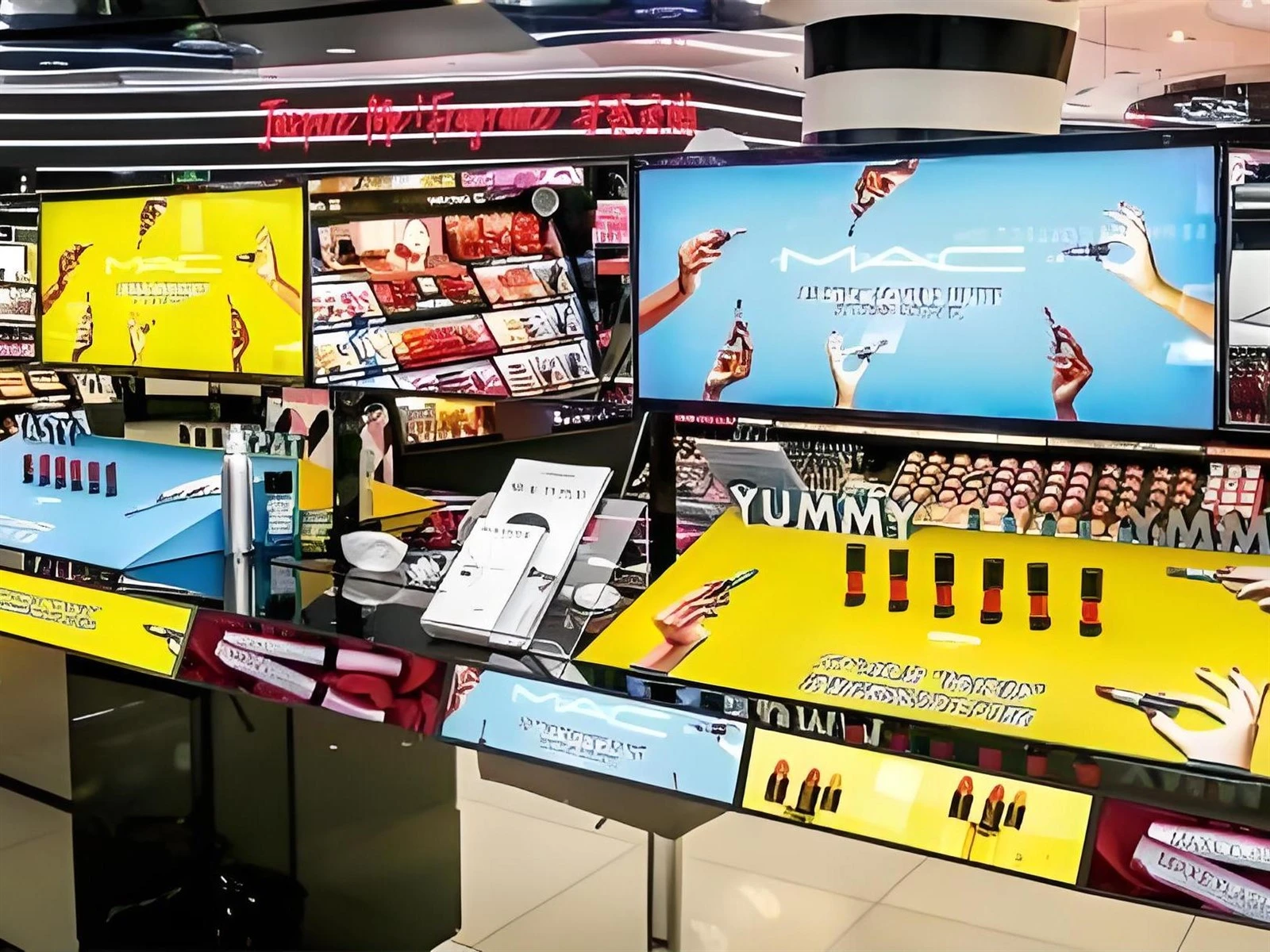

Jaemüügikeskkond
Jaemüügiseadetes toimivad need süsteemid dünaamilise riiuliga - servade kuvamislahendused, pakkudes reaalset - ajahindade värskendusi ja reklaamisisu otse ostuhetkel. Piklik vorming täiendab suurepäraselt standardseid riiulid, luues integreeritud digitaalse turunduse lahenduse.

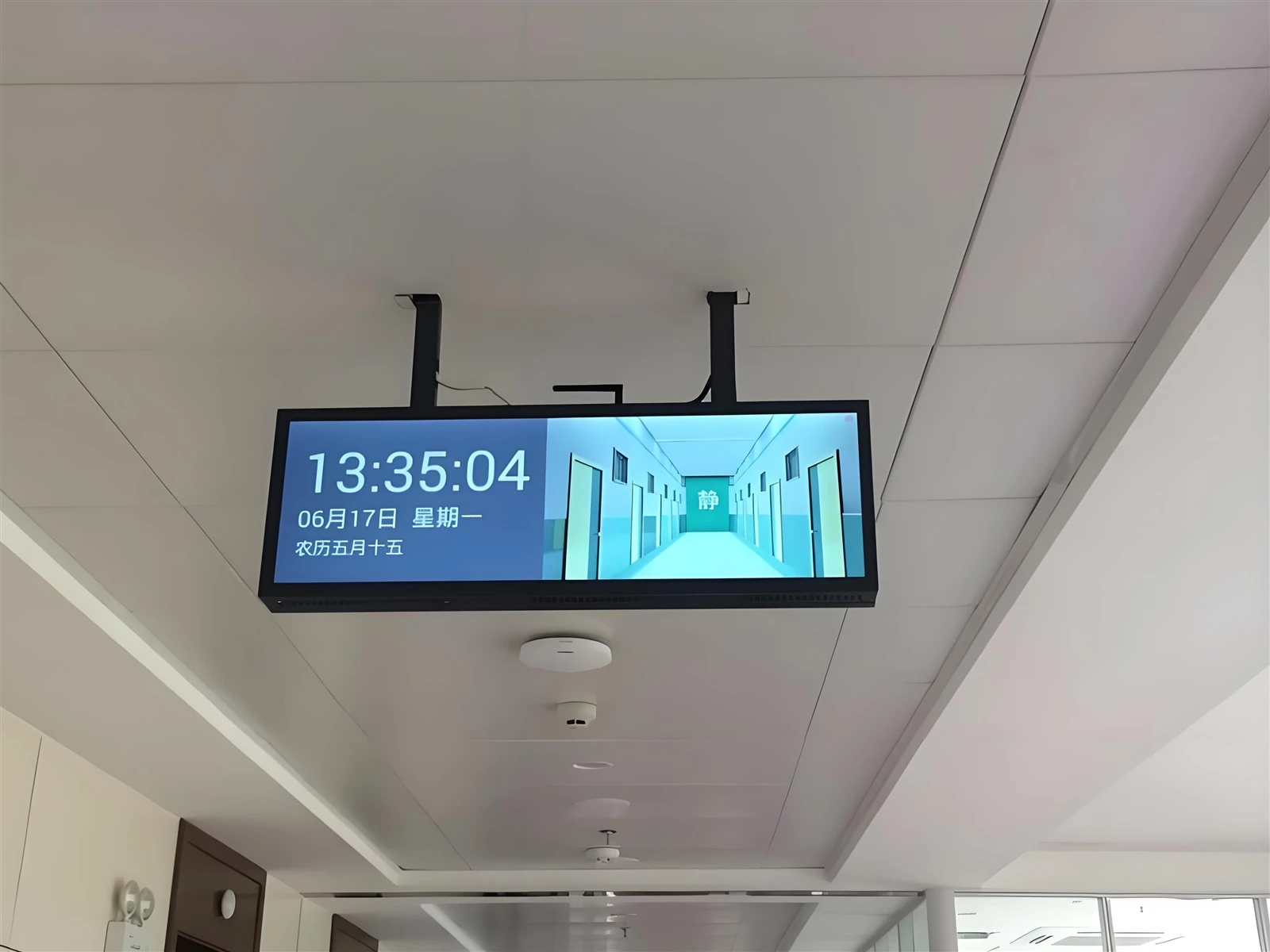

Transpordikeskused
Lennujaamad ja rongijaamad kasutavad neid väljapanekuid lahkumise ja saabumise kohta, kusjuures lai vorming annab reisijate infosüsteemidele suurepärase nähtavuse. Kõrge heledus tagab loetavuse isegi heleda, looduslikult valgustatud keskkonnas.

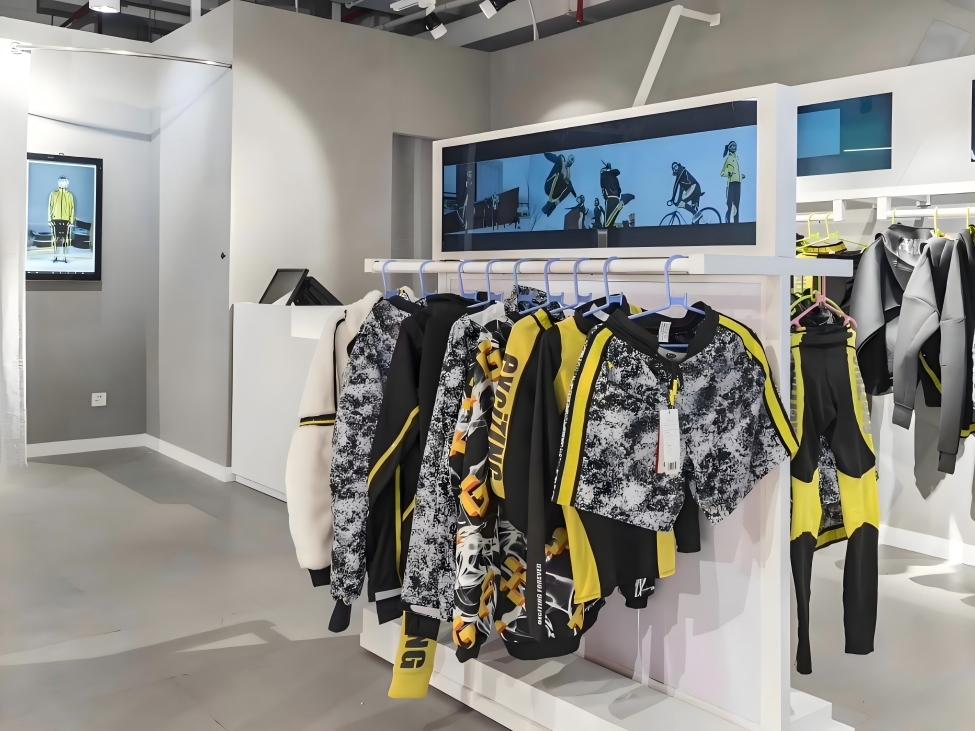

Ettevõttekeskkond
Jaemüügi moekeskkond jaemüügi moekeskkond, baaride väljapanek toimib keeruka turundusvahendina. Nende süsteemidega varustatud rõivakauplused võivad näidata reklaampakkumisi, hooajalisi kollektsioone ja reaalseid - ajavarude värskendusi. Kuvarid suurendavad ostukogemust, esitades kogu kaupluses stiilitesoovitusi, suuruse kättesaadavust ja trendikaid esemeid.

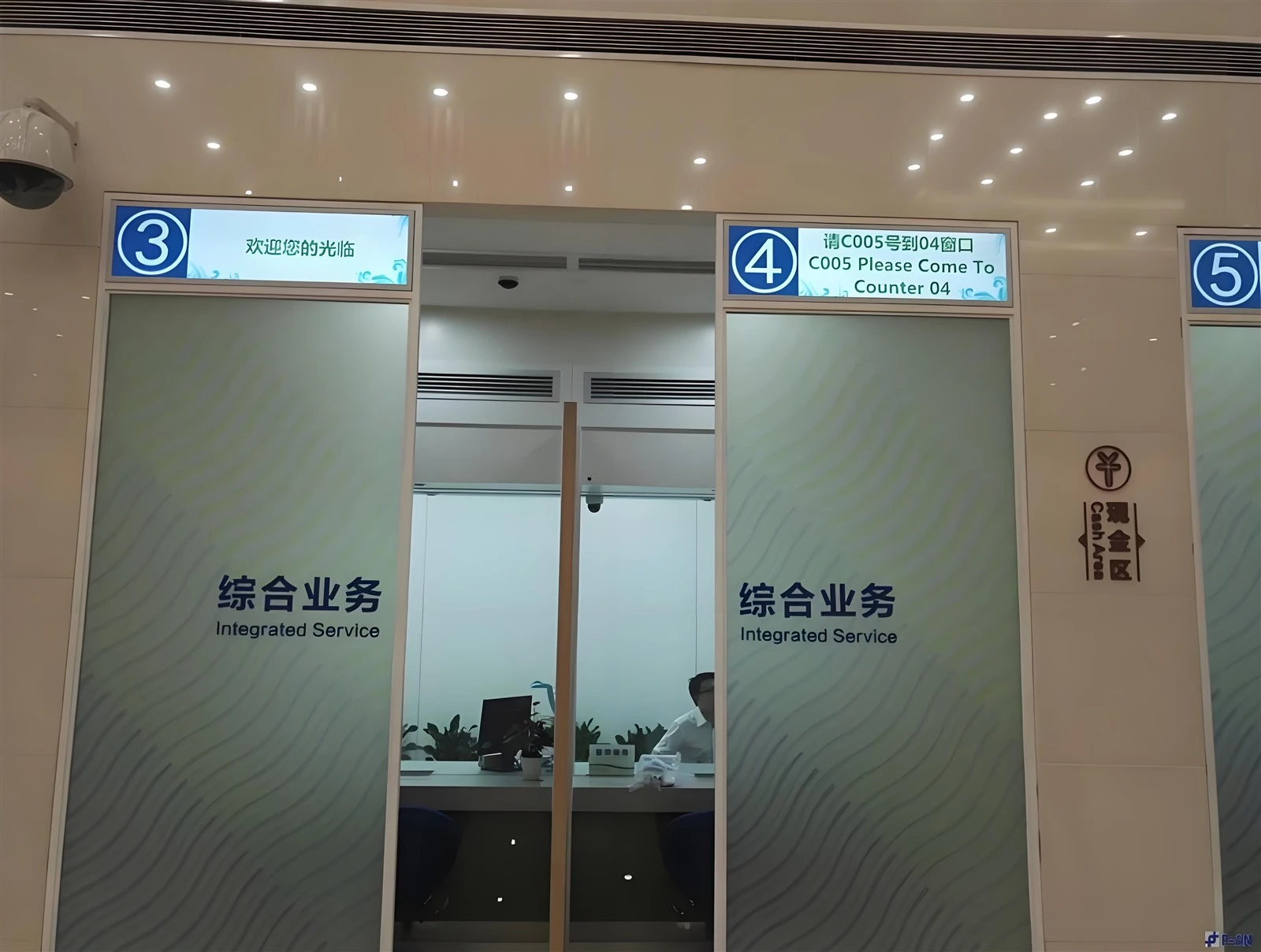

Pangandus ja rahandus
Pangandus- ja finantssektor on selle tehnoloogia omaks võtnud järjekordade haldamise ja hindade kuvamise rakenduste jaoks. Võimalus mitut andmevoogu näidata samaaegselt muudab selle ideaalseks valuutavahetuskursside ja aktsiate märgistajate kuvamiseks.
Sisuhaldus ja kuvamine optimeerimine
Selle tehnoloogia tõhus kasutamine nõuab keerukaid sisuhaldusstrateegiaid. Ainulaadne kuvasuhe nõuab spetsiaalselt vormindatud sisu, mis maksimeerib saadaolevat ekraani kinnisvara. Nende rakenduste professionaalne sisu loomine hõlmab paigalduskeskkondadele tüüpiliste vaadete ja nurkade mõistmist.
Nende süsteemide dünaamiline sisu ajastamine võimaldab aja - põhinevat sisu pöörlemist, mis on kooskõlas äritegevuse ja klientide liiklusharjumustega. Täpsemad sisuhaldussüsteemid toetavad multi - tsooni paigutusi, võimaldades erinevaid sisutüüpe kuvada samaaegselt üle pinna. See võime muudab riba kuvari mitmekülgseks kommunikatsiooniplatvormiks, mis on võimeline edastama sihipäraseid sõnumeid konkreetsetele vaatajaskondadele.
Andmevoogude integreerimine sisusüsteemidesse võimaldab reaalset - ajateabe kuvamist. Ükskõik, kas kuvatakse sotsiaalmeedia vooge, uudisteuuendusi või ärimõõdikuid, muutub süsteem dünaamiliseks teabeportaaliks. Võimalus integreeruda erinevate andmeallikatega API -de ja RSS -voogude kaudu tagab sisu praeguseks ja asjakohaseks.
Sisuhaldusfunktsioonid
Kavandatud sisu
Aeg - põhineb sisu pööramine
Päris - ajavärskendused
Otseülekande andmete integreerimine
Analüütika
Sisu jõudluse mõõdikud
Multi - tsooni paigutused
Samaaegne sisuekraan
Kaugjuhtimine
Cloud - põhineb juhtimissüsteem
Multi - keeletugi
Globaalne sisu juurutamine

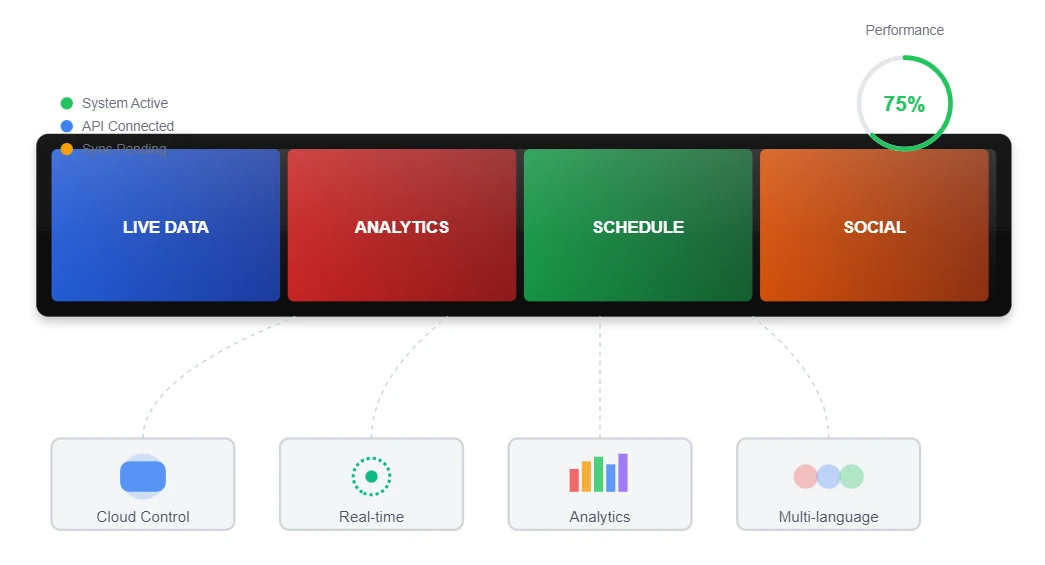

Sisutsooni konfiguratsioon
Piklik vorming võimaldab loomingulist sisu tsoneerimist, võimaldades mitut tüüpi teavet kuvada samaaegselt, säilitades samal ajal visuaalse harmoonia.
Optimaalsed sisu mõõtmed
Soovitatav eraldusvõime: 1920 × 360 pikslit
Kuvasuhe: 16: 3
Sisu värskendamise määr: 60Hz
Paigaldamise ja paigaldamise kaalutlused
Paigaldusvalikud
Seina kinnitus
Turvaline sulgude süsteem, mis võimaldab portree või maastiku orientatsiooni koos kallutamise võimalustega. Kiire - vabastamismehhanism hõlpsaks hoolduspääsuks.
Lagedevedrustus
Ripatsite kinnituskomplekt kõrgusega - reguleeritavad kaablid. Sobib kõrgele - laekeskkonnale, kus seina kinnitamine pole teostatav.
Riiuliintegratsioon
Kohandatud sulgud, mis on mõeldud sujuvaks integreerimiseks standardsete jaemüügisüsteemidega. Minimaalne jalajälje kujundus säilitab väärtusliku riiulipinna.
Kaalu spetsifikatsioonid
Üksik - külgmine mudel: 3,2 kg
Topelt - külgmine mudel: 4,5 kg
Paigalduskaalutlused
Kaablihaldus
Kahekordse - topelt - näosüsteemide külgne olemus nõuab puhta ja professionaalse välimuse säilitamiseks toite- ja signaali kaablite hoolikat marsruutimist.
Integreeritud kaabelkanalid riistvara kinnitamisel
Varjatud ühenduse sektsioonid
Kiire - Ühendage klemmid hõlpsaks installimiseks
Keskkonnategurid
Ümbritseva valguse anduri integreerimine
Kõrge - valgus keskkondade vähendamine
Kaitse tolmu ja niiskuse eest
Paigaldusaeg ~ 30 minutit
Kvaliteedi tagamine ja testimisprotokollid
Tootmise tipptasemel tootmine nõuab põhjalikke kvaliteeditagamise protokolle. Iga üksus läbib ulatusliku testimise kogu tootmisprotsessis, alates individuaalse komponendi kontrollimiseni kuni süsteemi lõpliku valideerimiseni.
Optiline testimine
Heleduse ühtluse mõõtmised kogu paneelil
Värvitäpsuse valideerimine tööstusstandarditega
Vurgade kontrollimine mitmes asendis
Defekti tuvastamine, kasutades kõrge - eraldusvõime pildisüsteeme
Heledus ja kontrastsuse kalibreerimise kontrollimine
Elektrilised testimine
Elektrienergia mõõtmine erinevatel heledustasemetel
Signaali terviklikkuse testimine kõigis sisendliidestes
Elektromagnetiline ühilduvuse kontrollimine
Toiteallika stabiilsus erinevates koormustingimustes
Juhtimissüsteemi funktsionaalsuse valideerimine
Keskkonnakatse
Temperatuuri jalgrattasõit vahemikus -20 kuni 60 kraadi
Niiskuse kokkupuute testimine (95% RH 40 kraadi juures)
Vibratsioonikindluse testimine ISTA standardite kohta
Soolapihusti testimine korrosioonikindluse korral
Pikk - kestus operatiivpõletus - testiinis
Rahvusvahelised vastavusstandardid
ISO 9001
Kvaliteedijuhtimine
CE
Euroopa vastavus
FCC
EMC vastavus
Rohs
Keskkonnaohutus
Ul
Ohutusstandardid

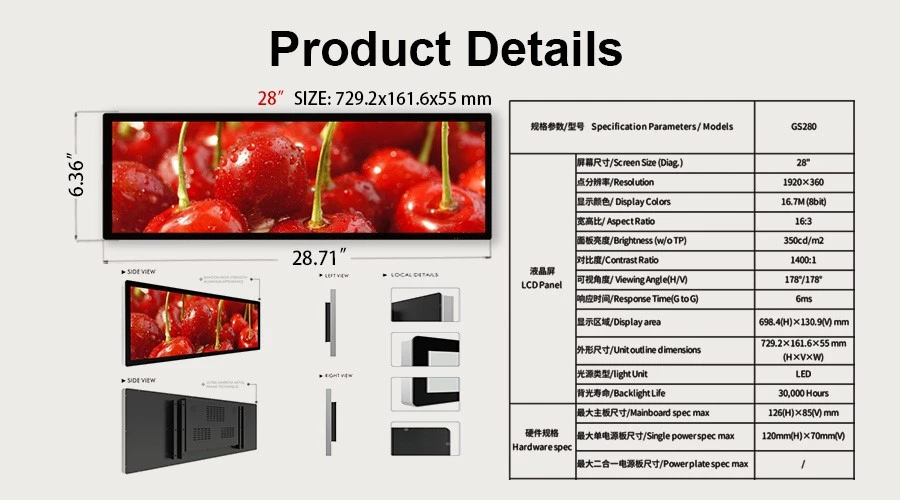

Tehniliste spetsifikatsioonide kokkuvõte
Kuva parameetrid
Suurus28 tolli
Resolutsioon1920 × 360
Kuvasuhe 16:3
Heledus350 CD/m²
Kontrastsussuhe 1400:1
Vaatenurk178 kraad /178 kraad
ReageerimineAeg 6ms
Füüsilised omadused
Mõõtmed729,2 × 161,6 × 55 mm
Kaal (üksik)3,2 kg
Kaal (duur)4,5 kg
EhitamineAlumiiniumsulam
EsikülgUltra - kitsas
PaigaldusVesa ühildub
Elektrilised spetsifikatsioonid
Toitesisend100-240 V AC
Maksimaalne võimsus120W
Ootejõud<1W
LiidesedHDMI, DP, USB
VõrgustikEthernet, wi - fi
KontrollRS-232, IR
Keskkonna-
Töötemp0 kraad - 50 kraad
Ladustamise temp-20 kraad - 60 kraad
Niiskus10% - 85% RH
Mtbf30 000 tundi
IP -reitingIp54 esiosa
JahutaminePassiivne
