Läbipaistev LED -ekraanitootmistehnoloogiad
Peamised tehnilised spetsifikatsioonid
Läbipaistvusvahemik
70% - 95%
Täiustatud materjalide kaudu saavutatud optiline selgus
Pixel Pitch
< 0.5mm
Tekkiv mikro - LED -massiivi tehnoloogia
Eluiga
100, 000+ hrs
Normaalsetes töötingimustes
Töötemp
-40 kraadi +85 kraadi
Testitud äärmuslikes tingimustes

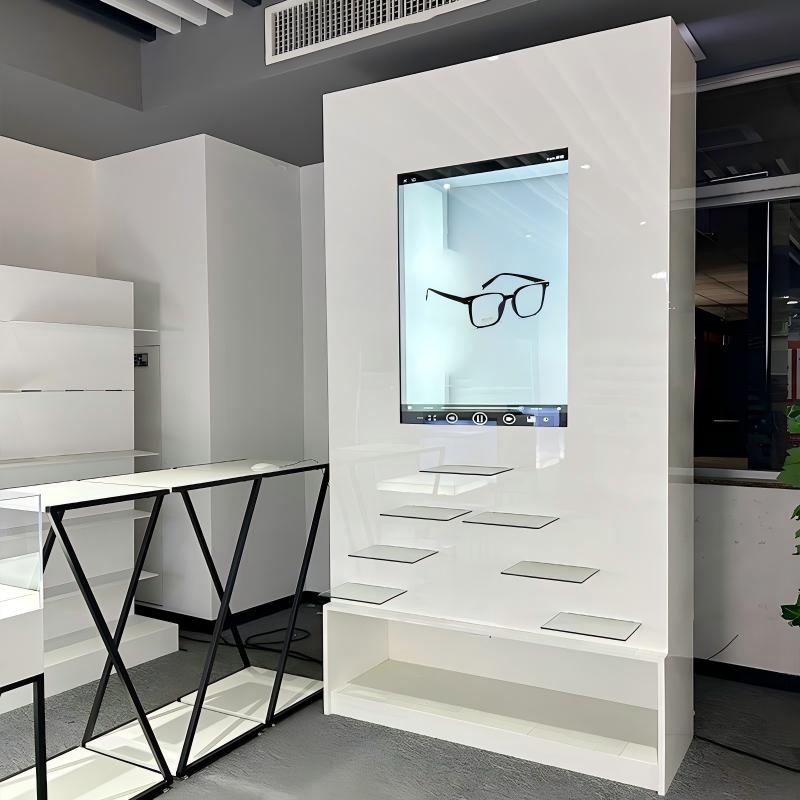

Sissejuhatus läbipaistvasse LED -ekraani arhitektuuri
Läbipaistev LED -ekraan tähistab ekraanitehnoloogia revolutsioonilist edasiliikumist, ühendades optilise selguse digitaalse visualiseerimisvõimalustega. Need keerukad süsteemid kasutavad - serva pooljuhtmaterjale ja täiustatud tootmisprotsesse, et saavutada läbipaistvuse tase vahemikus 70–95%, säilitades samal ajal erakordse kuvari kvaliteedi.
Läbipaistva LED -ekraani põhiarhitektuur koosneb mikro - LED -massiividest, mis on manustatud optiliselt selgetesse substraatidesse, luues sujuva integreerimise digitaalse sisu ja füüsilise keskkonna vahel.
Läbipaistva LED -ekraanitehnoloogia inseneri keerukus hõlmab mitmeid interdistsiplinaarseid lähenemisviise, sealhulgas materjaliteadust, optilist tehnikat ja pooljuhtide valmistamist. Kaasaegsed läbipaistvad kuvarid kasutavad ultra - õhukesi juhtivaid kihte, tavaliselt indium tinaoksiidi (ITO) või grafeeni - põhinevaid materjale, mis on ladestunud magnetroni pritsimise või keemiliste aurude ladestumisprotsesside kaudu. Need juhtivad kihid säilitavad optilise läbilaskevõime üle 90%, pakkudes samal ajal vajalikke elektrilisi radu pikslite aktiveerimiseks.
Peamised arhitektuurilised komponendid
Mikro - nanoskaala mõõtmetega LED -massiivid
Optiliselt selged substraadid (klaas või polümeer)
Ultra - õhukesed juhtivad kihid (Ito või grafeen)
Täiustatud kapseldamismaterjalid
Integreeritud juhtelektroonika
Optiline selgus
Saavutatud täpse materjali valiku ja nanomõõtme tootmise tolerantside abil
Täpsemad tootmisprotsessid ja materjali valimine
Töötleva töövoog
Substraadi ettevalmistamine
Ultra - Puhas klaasist või polümeermaterjalid läbivad plasma puhastamise, et eemaldada orgaanilised saasteained ja luua optimaalseid pinnatingimusi.
Juhtiv kihi ladestumine
ITO või grafeeni - põhiliste materjalide rakendamine magnetroni pritsimise või keemiliste aurude sadestumisprotsesside kaudu.
LED -kiibi kinnitamine
Täpsemad vali - ja - asetage seadme positsioonid komponendid ± 25 mikromeetri täpsusega, et täpsustada piksli pigi ühtlust.
Sidumisprotsess
Anisotroopne juhtiv kile (ACF) või Ultra - peened traadisidemete tehnikad loovad turvalisi elektrilisi ühendusi.
Kapseldamine
Optiliselt selged liimid (OCA) ja vedelikud optiliselt selged liimid (LOCA) pakuvad keskkonnakaitset.
Kvaliteedikontroll ja testimine
Automatiseeritud optiline kontroll ja spektrofotomeetriline analüüs tagavad järjepidevad optilised omadused.

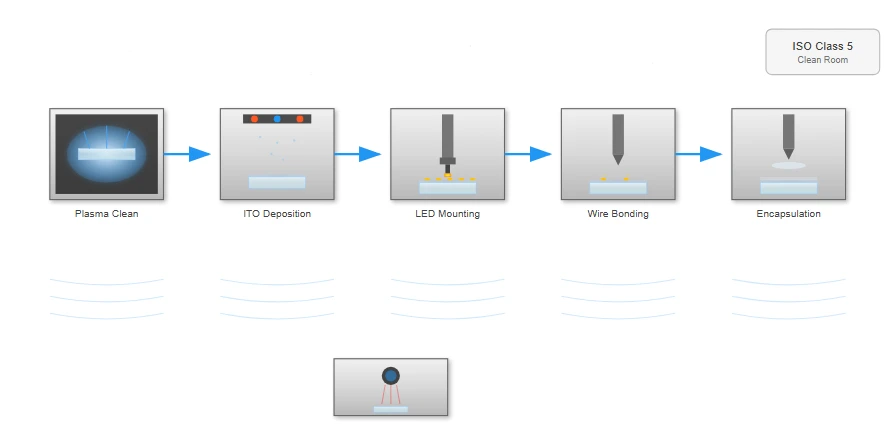

Puhas toa tootmine
Kaasaegsed rajatised kasutavad ISO 5. klassi standardeid, mille osakeste arv on alla 3 520 osakest kuupmeetri kohta, mille suurus on 0,5 mikromeetrit või suurem.
Kvaliteedikontrollisüsteemid
Mitme kvaliteedikontrolli kontrollpunkti kasutavad järjepidevate optiliste omaduste tagamiseks automatiseeritud optilist kontrolli ja spektrofotomeetrilist analüüsi.
Materiaalne võrdlus
| Materiaalne | Läbipaistvus | Juhtivus | Maksumus |
|---|---|---|---|
| Indium tinaoksiid (Ito) | 90-95% | Kõrge | Kõrge |
| Grafeen | 95-98% | Väga kõrge | Väga kõrge |
| Metallvõrk | 85-90% | Väga kõrge | Vahend |
| Hõbedane nanojuhtmed | 90-92% | Kõrge | Keskmine - kõrge |

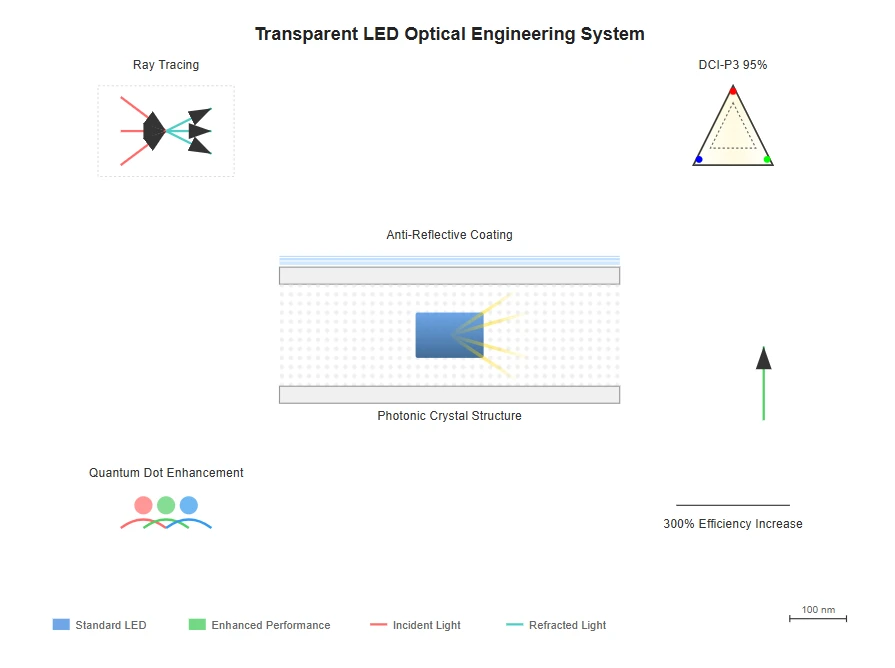

Optilised inseneri- ja valgusjuhtimissüsteemid
Läbipaistvate LED -ekraanisüsteemide optiline disain nõuab nii läbipaistvuse kui ka kuvari jõudluse optimeerimiseks keerulist modelleerimist ja simulatsiooni.
Valguse kaevandamise tehnikad
Täiustatud valguse ekstraheerimise tehnikad suurendavad läbipaistvate LED -ekraaniekraanide efektiivsust, maksimeerides genereeritud footonite põgenemist pooljuhtmaterjalist.
Fooniliste kristallstruktuurid suurendavad valguse ekstraheerimise efektiivsust kuni 300%
Nanostruktuuritehnika
Elektronkiire litograafia või nanoimprindi litograafia kaudu valmistatud fotoonilised kristallstruktuurid loovad perioodilised murdumisnäitaja variatsioonid, mis pärsivad kogu sisemist peegeldust. Need nanostruktuurid on täpselt konstrueeritud, et säilitada läbipaistvus, suunates samal ajal valgust vaatenurga poole.
Kiirte jälgimine ja valguse levik
Kiire jälgimisalgoritmid arvutavad valguse leviku mitme materjali liidese kaudu, arvestades Fresneli peegeldusi, neeldumiskoefitsiente ja hajumisnähtusi.
Anti - peegeldavad katted
Anti - peegeldavate kattekihtide rakendamine, tavaliselt multi - kihi dielektrilised virnad, vähendab pinna peegeldusi alla 0,5% -ni liidese kohta.
Värvihaldus
Värvihaldussüsteem kasutab keerukaid kalibreerimisalgoritme, mis kajastavad läbipaistvate substraatide ainulaadseid spektriomadusi.
- Quantum DOT -i täiustusfilmid pakuvad laiendatud värviga võrra
- Saavutab üle 95% DCI - P3 värviruumi
- Kitsad emissioonispektrid väga küllastunud värvide jaoks

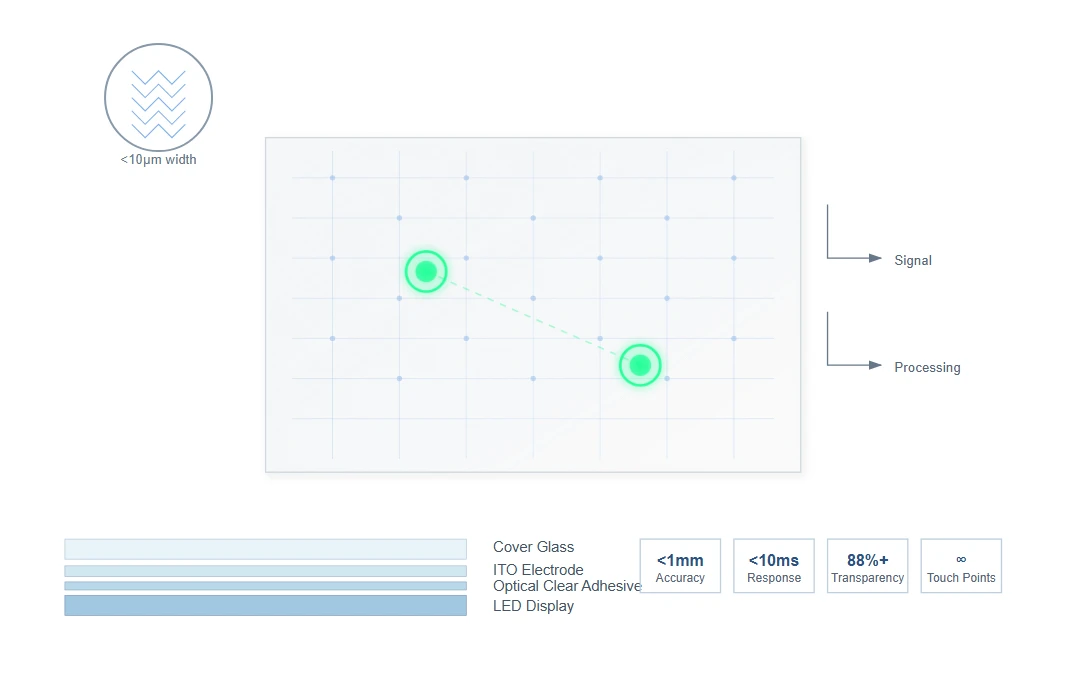

Puudutage integratsioonitehnoloogiaid ja andurisüsteeme
Puutefunktsioonide integreerimine läbipaistvatesse LED -ekraanikomplektidesse nõuab spetsialiseeritud anduritehnoloogiaid, mis säilitavad optilise selguse, pakkudes samal ajal täpset positsiooni tuvastamist. Prognoositavad mahtuvuslikud puutetundlikud süsteemid kasutavad Diamond - muster ITO elektroode, mille rea laiused on alla 10 mikromeetri, saavutades visuaalse läbipaistvuse üle 88%, toetades samal ajal multi - puutetundlikku tuvastamist piiramatute üheaegsete puutepunktidega.
Anduri elektroodide mustriprotsess kasutab fotolitograafia tehnikaid sub - mikroni eraldusvõimega, tagades järjepideva puutetundlikkuse kogu kuvapiirkonnas.
Puutesüsteemi jõudlus
< 1mm
Puudutus täpsus
< 10ms
Reageerimise aeg
88%+
Läbipaistvus
Piiramatu
Puutepunktid
Täpsemad puutetundmise tehnoloogiad
Signaalitöötluse algoritmid
Täpsemad algoritmid eristavad tahtlikke puutetundlikke sisendeid ja keskkonna häireid, kasutades ulatuslike andmekogumite jaoks koolitatud masinõppe mudeleid.
Palmi tagasilükkamissüsteemid
Keerukad algoritmid analüüsivad kontaktpinda, rõhu jaotust ja ajalisi omadusi, et eristada kavandatud sisendeid ja juhuslikke kontakte.
Force - sensorimisvõimalused
Piesoelektrilised või tüve gabariidi andurid mõõdavad substraadi materjalis mikroskoopilisi deformatsioone, pakkudes rõhu - tundlikku sisendit ilma läbipaistvust kahjustamata.
Soojusjuhtimine ja usaldusväärsuse insener
Tõhus soojusjuhtimine on läbipaistvate LED -ekraanisüsteemide kriitiline disainilahendus, kuna liigne soojuse genereerimine võib halvendada nii jõudlust kui ka pikaealisust.
Usaldusväärsuse testimise protokollid
Läbipaistvate LED -ekraanitoodete usaldusväärsuse testimise protokollid järgivad rangeid tööstusstandardeid, sealhulgas pooljuhtide seadmete JEDEC spetsifikatsioone ja kuvamissüsteemide IEC standardeid. Need põhjalikud testimisprotseduurid tagavad minimaalse töö eluea, mis ületab tavapärastes töötingimustes 100 000 tundi.
Temperatuurirattasõit
Katsealused kuvatakse ekstreemse temperatuuri tsükliga -40 kraadi +85 kraadini, et tagada jõudluse stabiilsus kogu töövahemikus.
Õhuniiskuse testimine
Kõrge õhuniiskuse tingimustega kokkupuude (85% RH 85 kraadi juures) hindab vastupidavust niiskuse sissetungi ja kondenseerumise mõju suhtes.
Mehaaniline stress
Vibratsioon ja löögikoormuse testimine tagab konstruktsiooni terviklikkuse transpordi- ja paigaldamistingimustes.
Keskkonna kokkupuude
UV -kiirgus ja atmosfääri korrosiooni testimine Valib pikka - termini vastupidavust välirakendustes.

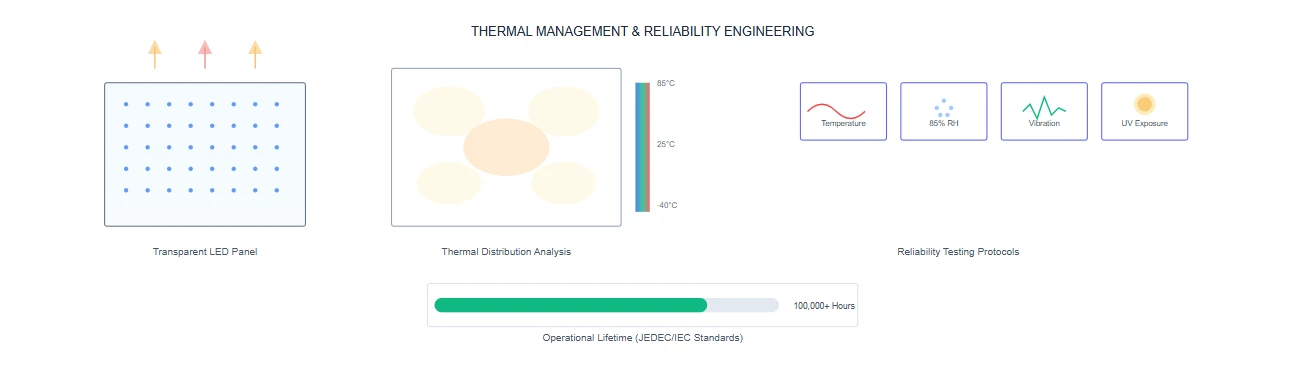

Soojusjaotuse analüüs
Termiline pildistamine näitab soojusmustreid kogu ekraanipinnal, võimaldades inseneridel optimeerida soojuse hajumise radu, säilitades samal ajal läbipaistvuse. Täiustatud soojusjuhtimissüsteemid tagavad ühtlase temperatuuri jaotuse, hoides ära levialasid, mis võivad jõudlust halvendada või eluea vähendada.
Soojusjuhtimisstrateegiad
Arvutuslik vedeliku dünaamika
Täiustatud soojussimulatsioon ennustab temperatuuri jaotust erinevates töötingimustes, mis võimaldab soojuse hajumise strateegiaid optimeerida.
Läbipaistvad soojusvahetujad
Grafeenkiled ja süsiniknanotorude massiivid pakuvad tõhusat külgmist soojusjuhtivust, säilitades samal ajal optilise selguse, saavutades soojusjuhtivuse üle 1000 W/m · K.
Passiivsed jahutussüsteemid
Strateegiliselt positsioneeritud konvektsioonikanalid loovad korstnafektid, mis suurendavad looduslikku õhuringlust ilma aktiivsete jahutuskomponente nõudmata.
Dünaamiline termiline regulatsioon
Intelligentsed juhtimissüsteemid reguleerivad toite kohaletoimetamist termiliste andurite põhjal, säilitades erineva koormuse tingimustes optimaalse töötemperatuuri.
Süsteemi integreerimise ja juhtimise arhitektuur
Kontrolliarhitektuur
Kontrolliarhitektuur kasutab hajutatud töötlemissüsteeme, mis haldavad pikslite andmeid, energia kohaletoimetamist ja diagnostilisi funktsioone.
Väli - programmeeritavad väravamassiivid (FPGAS) reaalseks - ajatöötlus
Täiustatud algoritmid pildi skaleerimiseks ja värvi muundamiseks
Sisendrahenduste tugi kuni 8K kiirusel 120Hz+ kaadrisagedused
Suhtlusprotokollid
Kõrge - kiiruse diferentsiaalsignaalimine tagab usaldusväärse andmeedastuse süsteemi komponentide vahel.
LVDS või V - autor - üks standardid, mille andmeedastus ületab 10 Gbps
Veaparanduse kodeerimine andmete terviklikkuse tagamiseks
Ülearused andmeteed tõrkekaitseks
Biti veamäärad alla 10^-12 normaalitingimustes
Energiahaldus
Keerukas energiahaldus optimeerib energiatarbimist, säilitades samal ajal jõudluse.
Dünaamiline taustvalgustuse juhtimine vähendab võimsust kuni 40%
Mitu pinge domeeni sõltumatu regulatsiooniga
Peen - terade juhtimine erinevate kuvatsoonide üle
Võimsuse jälgimine ja diagnostikavõimalused
Kalibreerimine ja kvaliteedi tagamise metoodikad
Kolorimeetriline kalibreerimine
Professionaalsed läbipaistvad LED -ekraani installatsioonid nõuavad põhjalikke kalibreerimisprotseduure, et tagada mitme paneeli ühtlane välimus ja aja jooksul järjepidev jõudlus. Kolomeetriline kalibreerimine kasutab spektroradiomeetreid, et mõõta iga primaarvärvi spektraalvõimsuse jaotust mitmel hallil tasemel, luues üksikasjalikud iseloomustusprofiilid.
Kalibreerimisprotsess
1. Spektrilise energiajaotuse mõõtmine
2.Gamma korrektsioon ja valge punkti reguleerimine
3. Värviga võrk kaardistamine ja kalibreerimine
4. Ühisuskuse korrigeerimine üle ekraanipinna
5. Kompensatsioonifaktorite rakendamine
6. Kalibreerimise andmete salvestamine ja rakendus
Automatiseeritud kvaliteedikontroll
Automatiseeritud kvaliteedikontrollisüsteemid kasutavad masina nägemise tehnoloogiat läbipaistvate LED -ekraanipaneelide defektide tuvastamiseks tootmise ajal. Kõrge - eraldusvõimega kaamerad jäädvustavad pilte mitmes valgustingimuses, tehisintellekti algoritmid aga anomaaliaid.
Tuvastatud defektid
- Surnud või kinni pikslid
- Saasteosakesed
- Pinna kriimustused
- Puudused
- Elektroodi mustrivigad
Kontrollimisvõimalused
- 99,9%+ kriitiline defektide tuvastamine
- Sub - mikroni eraldusvõime pildistamine
- Multi - nurga valgustus
- Automatiseeritud defektide klassifikatsioon
- Statistiline protsessikontroll
Edasised arengud ja tekkivad tehnoloogiad
Läbipaistva LED -ekraanitehnoloogia areng jätkub uute materjalide ja tootmisprotsesside uurimistöö kaudu.

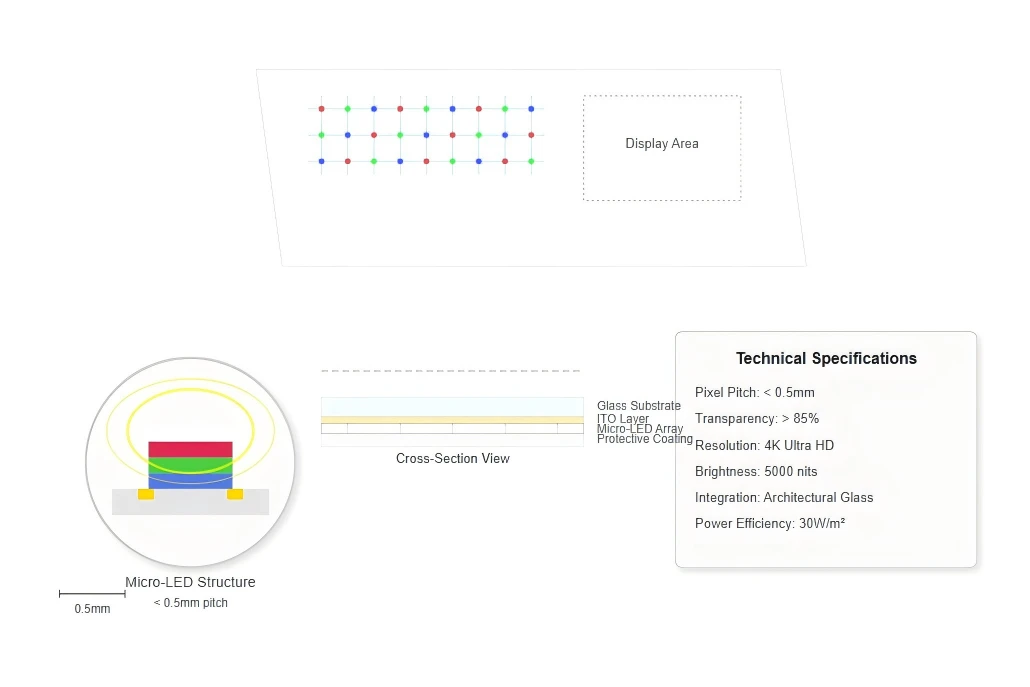

Micro - LED -massiivid
Tekkivate arengute hulka kuuluvad mikro - LED -massiivid, mille pikslite kohad on alla 0,5 mm, saavutades - lähedale nähtamatu integratsiooni arhitektuuriklaasi, säilitades samal ajal kõrge eraldusvõimega kuvarivõimalused.

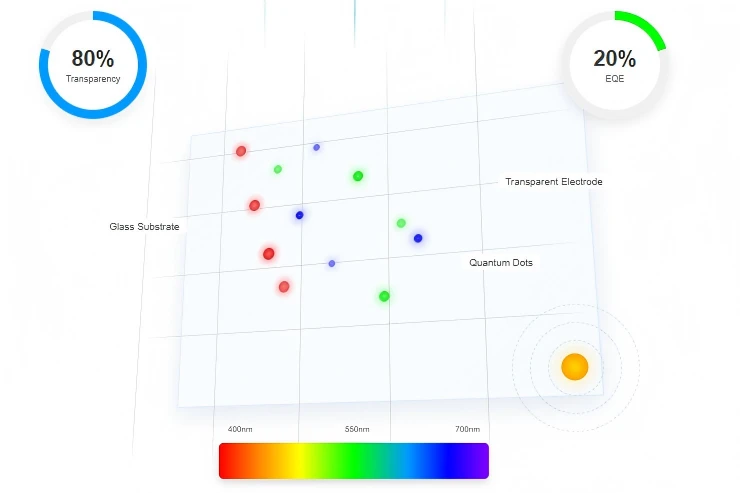

Quantum DOT LED (QLED)
QLED -tehnoloogia tõotab tõhusust ja värvide puhtust, laboratoorsete demonstratsioonidega saavutatakse välise kvantiefektiivsuse üle 20%, säilitades läbipaistvuse üle 80%.

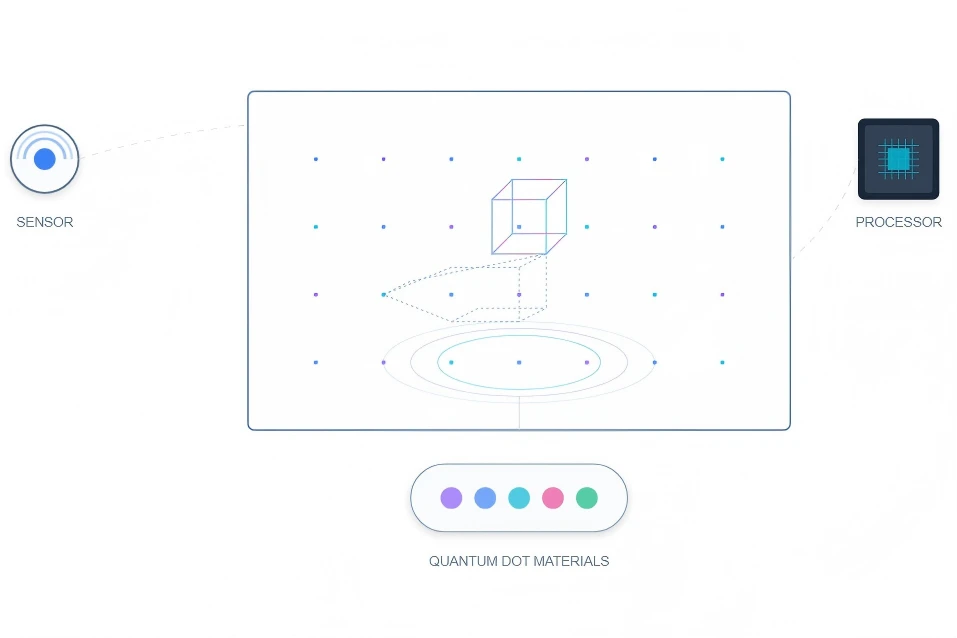

Liitreaalsuse integreerimine
Täiendatud reaalsuse võimaluste integreerimine ühendab funktsioonide kuvamise keskkonnaseisundi ja ruumilise andmetöötluse, luues ümbritsevad segareaalsuse kogemused.

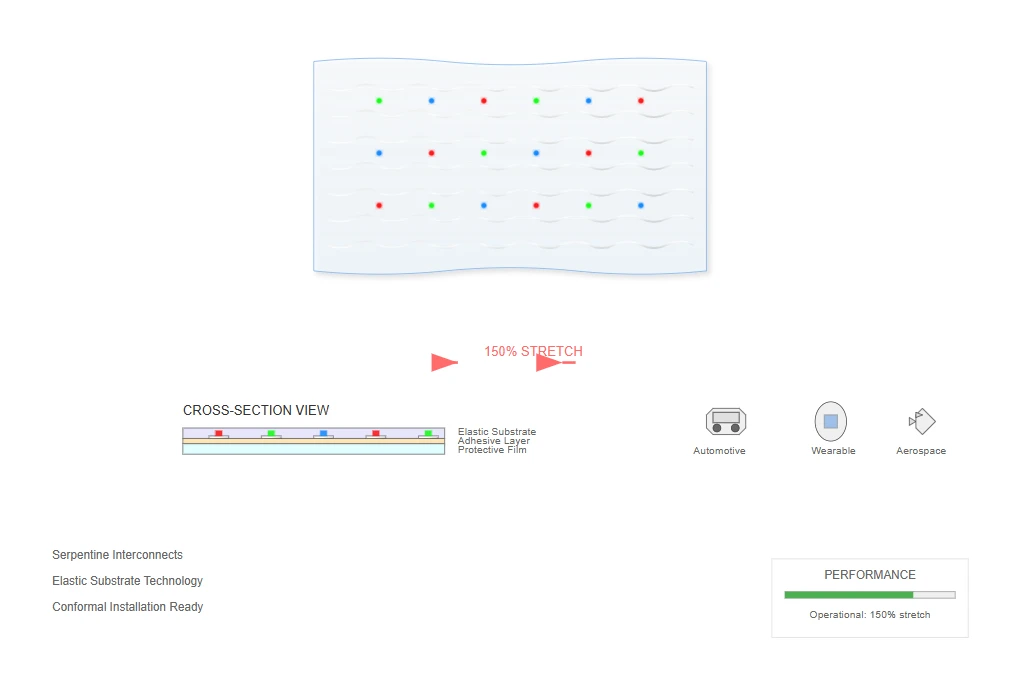

Paindlikud ja venitavad kuvarid
Paindlike ja venitatavate läbipaistvate ekraanide uurimine avab uusi rakendusvõimalusi kõverdatud ja konformaalsete paigalduste jaoks. Need järgmised - läbipaistvad LED -ekraanitehnoloogiad kasutavad elastseid substraate ja serpentiini ühendusi, mis hõlmavad mehaanilist deformatsiooni, säilitades samal ajal elektri- ja optilise funktsionaalsuse.
Prototüübi demonstratsioonid on saavutanud venitussuhted kuni 150%, säilitades samal ajal väljapanekuoperatsiooni, viidates tulevastele rakendustele autotööstuses, kosmoses ja kantavas elektroonikas.
Peamised rakendused
Automotoorsed kuvarid
Kantav tehnoloogia
Paindlikud seadmed
Kosmoseliidesed
Kumera arhitektuur
Meditsiiniseadmed
