Väljapanekutehnoloogia areng
Kuvaritehnoloogia areng on jõudnud revolutsioonilise verstapostiga läbipaistvate paindlike kilede ekraanisüsteemide väljatöötamisega. Need lõikamise - servade kuvamised tähistavad paradigma nihet, kuidas visuaalne teave integreerub füüsilise keskkonnaga, pakkudes enneolematuid võimalusi jaemüügi-, arhitektuuri- ja kommertsrakenduste jaoks.
Läbipaistev ekraanitehnoloogia, eriti 1920x1080 täieliku eraldusvõimega 27 "x 10" vormitegur, näitab keerukat tehnikat, mis on vajalik optilise selguse tasakaalustamiseks kuvaritulemusega.
Peamised tehnilised spetsifikatsioonid
Mõõtmed
27 "x 10" vormitegur, mille kuvasuhe on 2,7: 1
Resolutsioon
1920x1080 täis HD 81,48 PPI tihedusega
Heledus
200/600 CD/m² (APL 100%/25%)
Läbilaskvus
43% valguse läbilaskvus optilise selgusega
Põhipaneelide tehnoloogia ja tootmisprotsess
Kaasaegsete läbipaistvate ekraanide vundament peitub täiustatud paneeltehnoloogias, mis saavutab tähelepanuväärse 43% valguse läbilaskvuse, säilitades samal ajal visuaalse truuduse. See konkreetne läbilaskvuse protsent tähistab optimaalset tasakaalu, mis on saavutatud täppismoodustamisprotsesside abil.
Läbipaistvas ekraanil kasutab läbipaistvate juhtivate oksiidide (TCO) keerulist maatriksit, peamiselt indium-tinaoksiidi (ITO), mis on ladestunud temperatuuril magnetroni pritsimise kaudu, ulatudes 300 kraadi ladestumiskiirusega 50–100 nm/minutis.
Tootmisprotsess algab substraadi ettevalmistamisega, kus ultra - läbipaistva klaasiga, mille rauasisaldus on vähem kui 0,1%, läbib mitme - etapi puhastusprotsessi, mis hõlmab ultraheli vannisid 60 -aastaselt, millele järgneb plasma töötlemine 150W juures 120 sekundit. See tagab pinnaenergia taseme üle 72 dyne'i/cm, mis on kriitilise tähtsusega kihi adhesiooni jaoks.
Piksli arhitektuur kasutab ainulaadset konfiguratsiooni, kus iga ala - pikslit hõivab ainult 35% oma määratud alast, jättes 65% läbipaistvaks. See disain võimaldab valguse üldine läbilaskvus 43%, säilitades samal ajal kontrasti suhte 1500: 1. Pikslite vaheline vahe, mida nimetatakse avasuheks, arvutatakse täpselt 0,126 mm juures, optimeerides tasakaalu läbipaistvuse ja pildikvaliteedi vahel.
Täppisootmine
Polümeeri hajutatud vedelkristallkihid paksuse variatsioonidega kontrollitud ± 2 nanomeetrit
Tootmisprotsessi ülevaade
Ultra - Selge klaas, mille rauasisaldus on vähem kui 0,1%, läbib multi - lavapuhastusprotsess, mis hõlmab ultraheli vannisid 60 kraadi juures 15 minutit.
Substraadid saavad plasma töötlemist 120 sekundiks 150 W juures, et tagada pinna energia tase üle 72 düne/cm optimaalse kihi adhesiooni korral.
Indiumtinaoksiid (ITO) ladestub temperatuuril magnetroni pritsimise kaudu, ulatudes 300 kraadi sadestumiskiirusega 50–100 nm/min.
Täpne piksli arhitektuur, kus iga alam - piksl hõivab ainult 35% oma määratud alast, jättes optimaalseks valguse edastamiseks 65% läbipaistvaks.
Taustvalgustuse inseneri ja heleduse juhtimine
Täiustatud taustvalgussüsteemid võimaldavad heleduse optimaalset juhtimist, säilitades samal ajal läbipaistvuse ja energiatõhususe
200/600 CD/m² (APL 100%/25%) kahekordse heleduse spetsifikatsioon näitab keerukaid taustvalgustuse haldamise võimalusi. Taustvalgustuses kasutab Edge - valgustatud LED -tehnoloogiat koos kvantpunkti täiustusfilmidega (QDEF), saavutades 92% DCI - p3 värvimut.
LED -massiiv koosneb 240 üksikust dioodist, mis on paigutatud 8 tsooni, millest igaüks on impulsi - laiuse modulatsiooni (PWM) kaudu iseseisvalt kontrollitav 3840Hz juures, et kõrvaldada nähtav virvendus.
Heleduse variatsioon vahemikus 200 CD/m² täisvalges (APL 100%) ja 600 CD/m² 25% aknamustriga näitab täiustatud lokaalsete tuhmumisalgoritme. Need algoritmid töötlevad sissetulevaid videosignaale reaalsel - ajal, analüüsides heledusjaotust 384 tsooni (16x24 ruudustik) reageerimisajaga 8 millisekundit.
Temperatuuri kompensatsiooni vooluahelad reguleerivad LED -voolu 350 mA -lt 5 -kraadisel 280 mA -ni 45 kraadi juures, tagades stabiilse heleduse kogu töötemperatuuri vahemikus. Soojusjuhtimissüsteem hõlmab alumiiniumist soojusvahetuskaitseid, mille soojusjuhtivusega on 237 W/m · K, säilitades ristmike temperatuurid alla 85 kraadi isegi maksimaalse heleduse korral.
8 sõltumatut tsooni
Täpne kohalik hämardumise kontroll optimaalse kontrasti saamiseks
3840Hz PWM
Kõrvaldab nähtava virvenduse mugavaks vaatamiseks
Temp -kompensatsioon
Säilitab järjepideva heleduse temperatuurivahemikus
384 tsooni analüüs
Reaalne - ajaheli levitamise töötlemine
Heleduse etendus
Heledusvõimsus erinevates tingimustes
Täisvalge (APL 100%) 25% aknamuster
Eraldusvõime ja pikslite tiheduse optimeerimine
1920x1080 täieliku HD eraldusvõime 27 "x 10" ekraanil loob ainulaadse kuvasuhte 2,7: 1, mille tulemuseks on pikslite tihedus 81,48 pikslit tolli kohta (PPI).
Kuva mõõdikud
Resolutsioon 1920 × 1080
Kuvasuhe 2,7: 1
Pikslite tihedus 81,48 PPI
Sub - piksli mõõtmed 0,104mm × 0,312mm
Värvisügavus 10-bitine (1,07B värvid)
Värskendamiskiirus 60Hz
See mitte - standardkonfiguratsioon nõuab spetsiaalsete skaleerimise algoritme, et säilitada pildikvaliteet standard 16: 9 sisu kuvamisel. Kuvari kontroller rakendab bicubic interpolatsiooni 4x4 piksli tuumaga, töötledes 2,07 miljonit pikslit 60Hz värskendussageduse kiirusel, nõudes ribalaiust 3,7 Gbps.
Läbipaistev paindlik kilede ekraanitehnoloogia tagab värvitäpsuse, mille delta e väärtused on alla 2,0 SRGB spektris. See täpsuse tase saavutatakse täiustatud kalibreerimisprotsesside ja keerukate värvihalduse algoritmide abil, mis säilitavad värvide järjepideva paljunemise kogu kuvari pinnal.
Reageerimise aeg ja liikumise jõudlus
Kargete, selgete liikuvate piltide täiustatud ülekäigurada ja liikumise käitlemine
Reageerimise aja spetsifikatsioonid
1MS
Hall kuni hall
8 ms
Mprt
Kahekordse reageerimise aja spetsifikatsioon näitab täiustatud ülekäiguradade rakendamist. 1MS G2G vastuses kasutab pinge ülejaotuse tehnikaid, rakendades enne soovitud tasemele settimist kuni 150% sihtpingest esialgsete 0,3 ms.
See agressiivne ülekäitumine nõuab keerukaid ennustusalgoritme, mis analüüsisid varasemaid kaadri andmeid, et vältida ületamist esemete ületamist, mis muidu vähendaks pildikvaliteeti.
Liikumise hägususe vähendamine
8MS MPRT mõõtmine sisaldab taustvalgustusega tehnoloogiat, vähendades liikumishälvet 75% võrreldes pideva valgustusega. Rõõmikute tsükkel varieerub 25% -lt kõrge heledusega 40% -ni madala heledusega.
See strobing sünkroniseeritakse 60Hz värskendussagedusega, et kõrvaldada nähtav virvendus, tagades mugava vaatamise isegi pikendatud kasutamise perioodidel.
Temperatuur kompenseeritud
Hoiab töötemperatuuri järjepidevaid reageerimisaegu läbi spetsiaalsete ülekäigurataste kaudu, mis on salvestatud 128 kb spetsiaalses mälus.
Overdrive tehnoloogia võrdlus
| Tehnoloogia | Reageerimise aeg | Ülekäiguline pinge | Artefaktirisk | Liikumise esitus |
|---|---|---|---|---|
| Standardne ülekäitus | 8-10ms G2G | 110-120% | Madal | Hea |
| Täiustatud ülekäik | 4-6ms G2G | 120-130% | Vahend | Väga hea |
| Adaptiivne ülekäik | 1MS G2G | Kuni 150% | Madal (ennustusega) | Suurepärane |
Optilised omadused ja läbipaistvuse insener
43% valguse läbilaskvuse saavutamine, säilitades samal ajal kuvamisfunktsioonid, nõuab keerulist optilist tehnikat. Paneeli konstruktsioon koosneb 12 erinevast kihist, millest igaüks on optimeeritud minimaalse valguse neeldumiseks.
Polarisaatori kiled, mis imavad tavaliselt tavapärastes LCD -desse 50% langevat valgust, asendatakse traadiga - ruudustiku polarizers, mis saavutab ülekande efektiivsuse 85%. Anti - peegeldavad katted, millel on murdumisnäitajad, üleminekul 1,52 (klaas) 1,0 (õhk) vähendavad pinna peegeldusi alla 0,5%-ni.
Peamised optilised omadused
Valguse läbilaskvus 43%
Polarisaatori efektiivsus 85%
Pinna peegeldus<0.5%
Kontrasti suhe 1500
Läbipaistvad juhtivad kihid kasutavad hõbedast nanojuhtmeid, mille läbimõõt on 25 nanomeetrit ja 15 mikromeetrit pikkusega, luues perkolatsioonivõrgu, mille lehttakistus on alla 30 Ω/ruutmeetri. See võrgustruktuur hoiab 92% optilist ülekannet, pakkudes samas pikslite lülitamiseks piisavat juhtivust. Läbipaistev paindlik kilede ekraan sisaldab indeksi - kihtide vahel sobivaid materjale, minimeerides sisemisi peegeldusi, mis muidu vähendaksid kontrasti suhet.
Energiahaldus ja tõhususe optimeerimine
Keerukad energiajaotus- ja juhtimissüsteemid optimaalse efektiivsuse tagamiseks
Vähem kui 180W energiatarbimise spetsifikatsioon tähistab keerukat energiahaldust mitmes alamsüsteemis. Ekraanil eraldab toite järgmiselt: taustvalgustusesüsteem (65%, 117W maksimum), kuvari kontroller ja pilditöötlus (20%, 36W), paneeli sõiduahelad (10%, 18W) ja abistamissüsteemid (5%, 9W).
Tõhususe omadused
Dünaamiline võimsuse skaleerimine vähendab tüüpilise sisu kuvamise ajal tarbimist 45W -ni, saavutades efektiivsuse 0,25W ruuttolli kohta.
Toiteallikas töötab 92% -lise efektiivsusega sisendpinge vahemikus 100 V-220V AC.
Aktiivse võimsusteguri korrigeerimine (PFC) säilitab võimsusteguri üle 0,95.
Ooterežiimi energiatarve jääb alla 0,5 W, vastates energiatähe nõuetele.
Agressiivne võimsus - Salvestamisrežiimid vähendavad staatilise pildi kuvamise ajal tarbimist 70% võrra selektiivsete värskendusmeetodite abil.
Elektrijaotus
Alamsüsteemi võimsuse jaotamine maksimaalse koormusega
Energiatarbimise stsenaariumid
Maksimaalne koormus (täisvalge) 180W
Tüüpiline sisu kuva 45W
Staatiline pildi kuva 13,5W
Ooterežiim<0.5W
Keskkonnaalane kohanemisvõime ja usaldusväärsus
Temperatuurivahemik
Töötab usaldusväärselt 5 -kraadise kuni 45 kraadi jooksul, spetsialiseerunud soojusjuhtimissüsteemid säilitavad optimaalse jõudluse.
Niiskuse tolerants
Kavandatud toimima 30–80% suhtelise õhuniiskuseta ilma kondenseerumisprobleemideta või jõudluse halvenemiseta.
Kõrguse võimekus
Töötab tõhusalt kuni 5000 meetrit merepinnalt, adaptiivsete jahutussüsteemidega, mis kompenseerib vähendatud õhutihedust.
Keskkonna- kohanemisomadused
Ekraanil on mitu keskkonnaandurite seiretemperatuuri 6 punkti, niiskuse ja atmosfäärirõhu juures, reguleerides tööparameetreid reaalsel - ajaga. Kõrgetel kõrgustel suureneb jahutusventilaatori kiirus 15% 1000 m kõrguse kohta, et kompenseerida õhutihedust.
Soojuspaisumise kompensatsioonimehhanismid hõlmavad klaasi (9 × 10⁻⁶/ kraad) ja alumiiniumraami (23 × 10⁻⁶/ kraad) komponentide erinevaid laienemiskoefitsiente. Painduvad tihendid kaldaga Kaldus 60 säilitavad tihendi terviklikkuse temperatuurivahemikus, võimaldades samal ajal 2,3 mm erinevat laienemist.
Usaldusväärsuse testimine
- 1000 tundi kiirendatud elukatseid 85 kraadi ja 85% -lise õhuniiskusega
- 50 000-tunnine tööiga normaalsetes tingimustes
- Vibratsiooni testimine 10 g kiirendusele kõigil telgedel
- Termotsükli testimine -20 kraadi kuni 60 kraadi (1000 tsüklit)
50,000+
Tööaeg
Värvide reprodutseerimine ja kalibreerimistehnoloogia
10 - bitti värvi sügavus, mis toetab 1,07 miljardit värvi, nõuab keerukaid värvihaldussüsteeme. Ekraanil rakendab 3D-otsingutabelid (3D - LUT) 17 × 17 × 17 sõlmega, võimaldades mittelineaarseid värviruumi teisendusi koos interpolatsiooni täpsusega 0,1 Delta E.
Tehase kalibreerimine mõõdab ja parandab värvivastust 729 punktiga, salvestades parandusandmed 2 MB mitte - lenduva mäluga.
Värvi täpsuse mõõdikud
10-bitine
Värvisügavus
<2.0
Delta e
1.07B
Värvid
92%
Dci - p3
Läbipaistev paindlik kilede ekraanitehnoloogia kasutab ajalisi tiirutavaid algoritme, et saavutada 10-bitine tajutav värvisügavus 8-bitistest looduslikest paneelidest. Kaadrisageduse kontrolli (FRC) algoritmid vahelduvad külgnevate värviväärtuste vahel 240Hz juures, inimese nägemisele märkamatu, kuid suurendades tõhusalt värvi eraldusvõimet. Täpsemad algoritmid takistavad esemete esemeid konkreetsetes mustrites, mis teadaolevalt põhjustavad visuaalseid häireid.
Värvi kalibreerimisprotsess
Värvihaldussüsteem
3D otsingutabelid
17 × 17 × 17 sõlm 3D - LUT võimaldab täpseid värvimuundumisi 0,1 delta e täpsusega
Ajaline silm
Täpsemad algoritmid saavutavad 8-bitiste looduslike paneelide 10-bitise värvisügavuse
Kaadrisageduse kontroll
240Hz FRC vaheldub värvi väärtused märkamatult, et suurendada tõhusat värvi eraldusvõimet
Mehaaniline disain ja ehitustehnika
Täiustatud kergete ehituste ja täppisitehnika vastupidavuse ja jõudluse jaoks
Kerge ehitus
27 "x 10" ekraani 1,5 kg kaal näitab täiustatud kergete ehitustehnikaid. Šassii kasutab magneesiumi - alumiiniumsulamist (AZ91D) tihedusega 1,81 g/cm³, pakkudes tugevust - - kaalusuhted 40% paremad kui tavalistest alumiiniumkonstruktsioonidest.
CNC - töödeldud komponendid säilitavad ± 0,05 mm tolerantsid, tagades optilise selguse säilitamiseks kriitilise täpse joondamise.
Kohanemissüsteem
Paigaldussüsteem mahutab nii vertikaalseid kui ka horisontaalseid orientatsioone gravitatsiooni - anduri kiirendusmõõturi kaudu, mis reguleerib automaatselt pildi orientatsiooni 500 millisekundi jooksul.
Vibratsiooni summutavad alused, kasutades 30% -lise tihenduskomplektiga silikoonlastomeerisid, takistavad pildi moonutusi kõrgel - liikluskeskkonnas.
Struktuuriomadused
Täppisööde
CNC - töödeldud komponendid ± 0,05 mm tolerantsidega tagab paneeli optimaalse joondamise
Vibratsiooni summutamine
Silikooni elastomeeri kinnitub 30% -lise kokkusurumiskindlusega
Auto - orientatsioon
Gravity - kiirendusmõõtur reguleerib pildi orientatsiooni 500ms
Kaablihaldus
Integreeritud kanalid, mis säilitavad nõuetekohase painutamise raadiused signaali lagunemise vältimiseks
Signaalitöötlus ja ühenduvus
Kuvakontroller töötleb sissetulevaid signaale 12 - bitini analoog - to-digitaalmuunduri (ADC) proovivõtul kiirusel 165 MHz, toetades resolutsioone kuni 1920x1080 60Hz juures.
Digitaalse signaali töötlemise (DSP) võimaluste hulka kuuluvad reaalne - aja skaleerimine, de - põimlemine ja müra vähendamine, rakendatud väljal - programmeeritava väravamassiiviga (FPGA) koos 200 000 loogika elemendiga. Läbipaistev paindlik kile ekraan toetab automaatse tuvastamise ja 2 sekundi jooksul lõpule viidud mitme sisendvormingu abil.
Pildi suurendamise tehnoloogiad
Servade teritamine
Unsharp maskeerib reguleeritava raadiusega (0,5–2,0 pikslit) ja tugevust (0-200%)
Dünaamiline kontrasti suurendamine
Analüüsib histogrammi jaotust 256 prügikasti vahel, reguleerides gammakõveraid optimaalse tajutava kontrasti jaoks
Madal latentsusaja töötlemine
Kogu töötlemine töötab latentsusajaga alla 16,7 ms, tagades ühe - raami viivituse 60Hz tööl
Need pildi täiustamise protsessid töötavad koos pildi terviklikkuse säilitamiseks, kohanedes samal ajal erinevate sisutüüpide ja vaatamistingimustega. FPGA - põhinev arhitektuur võimaldab püsivara värskendusi töötlemisvõimaluste täiustamiseks, kuna uued algoritmid muutuvad kättesaadavaks.
Signaalitöötluse torujuhtme
Tehniliste töötlemise spetsifikatsioonid
ADC resolutsioon 12-bitine
Proovivõtusagedus 165 MHz
FPGA loogikaelemendid 200 000
Sisendi vahetamise aeg<2 seconds
Töötlemise latentsus<16.7ms
Kvaliteedi tagamine ja testimisprotokollid
Ranged testimis- ja kontrolliprotsessid tagavad järjepideva jõudluse ja usaldusväärsuse

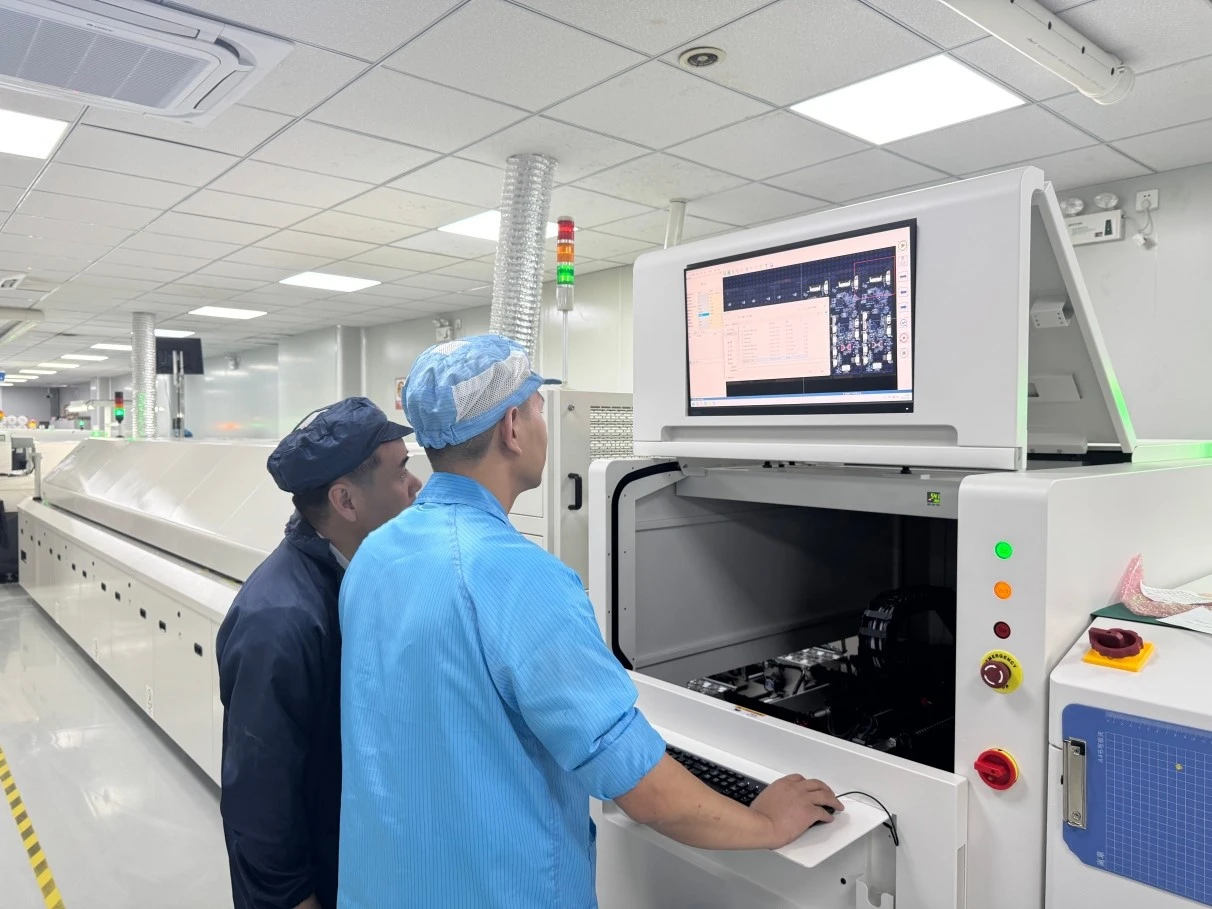

Automatiseeritud optiline ülevaatus
Tootmine kvaliteedikontroll rakendab automatiseeritud optiliste kontrollide (AOI) süsteeme, uurides iga ekraaniga 15 kontrollpunkti kogu tootmise vältel. Defektide tuvastamise algoritmid tuvastavad pikslite anomaaliad, ühtluse erinevused ja saastumine 99,7% täpsusega.
Burn - testimisel
Iga läbipaistev paindlik kilede ekraan läbib 72 - tunni sissepõlemise testimine, vaheldumisi maksimaalse valge ja keeruka mustri vahel, tuvastades enne saatmist varajased tõrked.
Kalibreerimis- ja kontrolliprotseduurid
Värvi kalibreerimine
Kasutab CIE 1931 värviruumis spektrokoordinaate mõõdetavaid spektradiomeetreid. Tehase kalibreerimine 729 punkti juures tagab värvilise paljunemise.
Ühtsuse testimine
Mõõtmised 25 punkti vahel tagavad heleduse variatsioonid alla 10% ja värvitemperatuuri kõrvalekalded alla 200 000 kogu kuvari pinna.
Jõudluse valideerimine
Lõplik kvaliteedi kontrollimine hõlmab reageerimisaja mõõtmisi, kasutades kõrgeid - kiiruskaameraid, mis jäädvustavad 1000 kaadrit sekundis, valideerides määratud 1MS ja 8MS jõudlusmõõdikud.
Kvaliteedikontrolli kontrollnimekiri
Piksli defektide kontroll
Reageerimise aja mõõtmine
Mehaaniline terviklikkuse kontroll
Heleduse ühtlus
Energiatarbe testimine
Signaali töötlemise valideerimine
Värvi täpsuse kontrollimine
Keskkonnastressi sõeluuring
Viimane jõudluse kontrollimine
