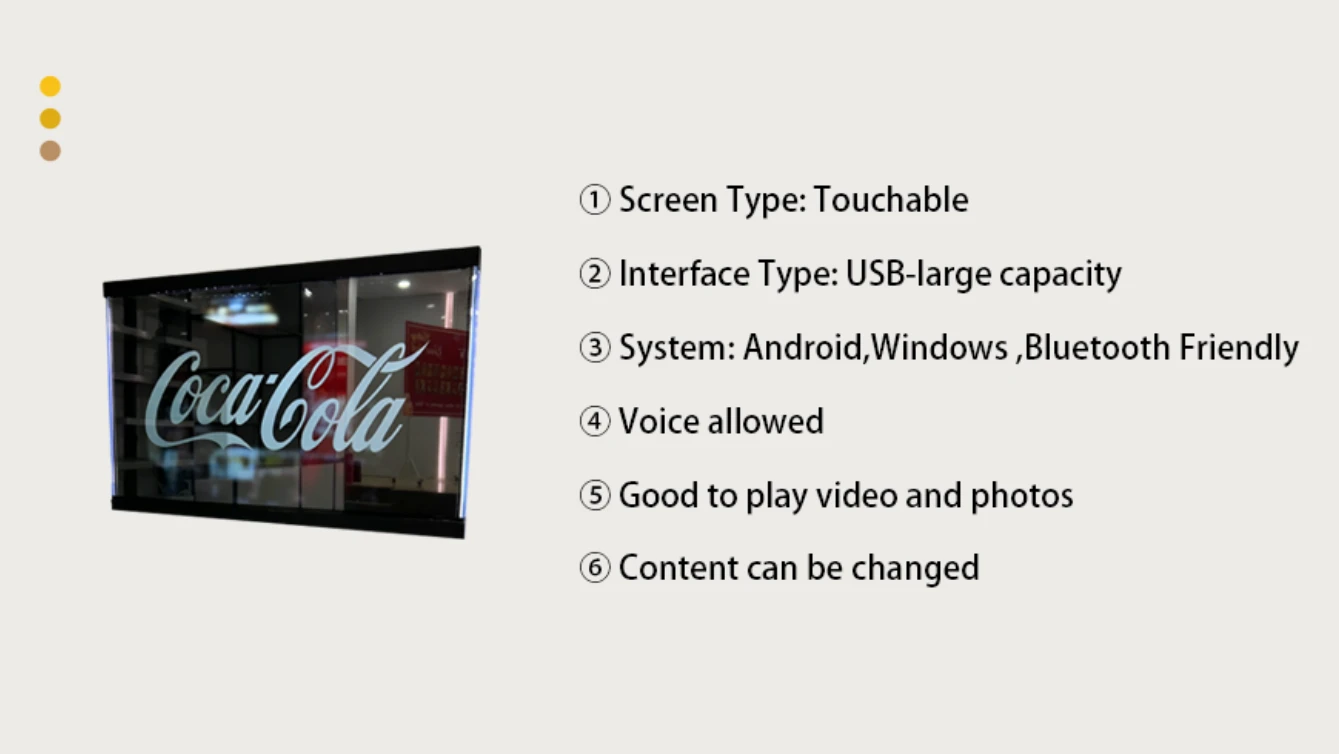

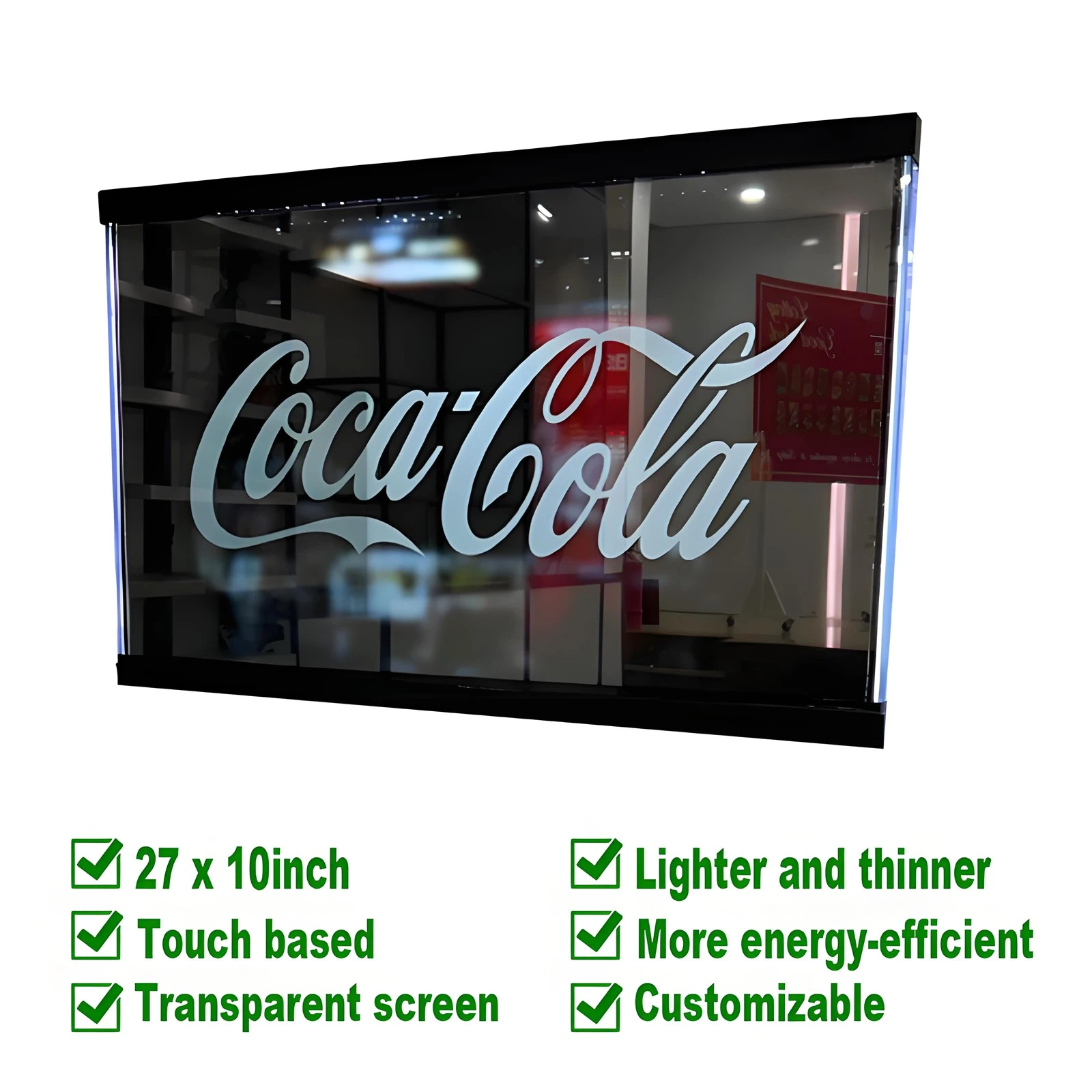

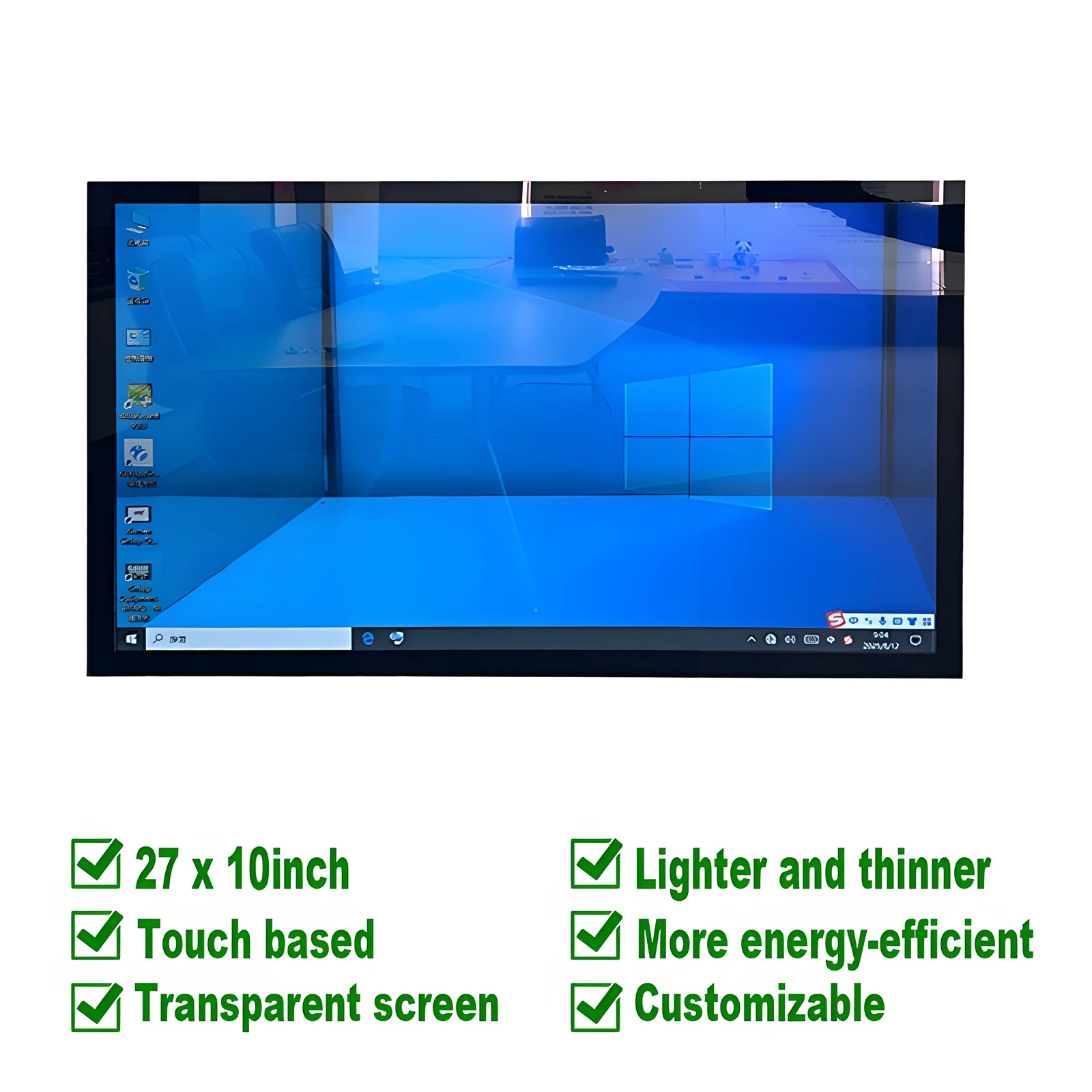

27 "x 10" läbipaistev puutetundlik ekraan
Revolutsiooniline edasiminek kuvaritehnoloogias, ühendades - serva läbipaistva ekraanitehnika keerukate tootmisprotsessidega. See ultra - lai vorming Läbipaistev kuvade paneel annab erakordse visuaalse jõudluse, säilitades samal ajal 43% valguse läbilaskvuse.
- Kirjeldus Kirjeldus Kirjeldus

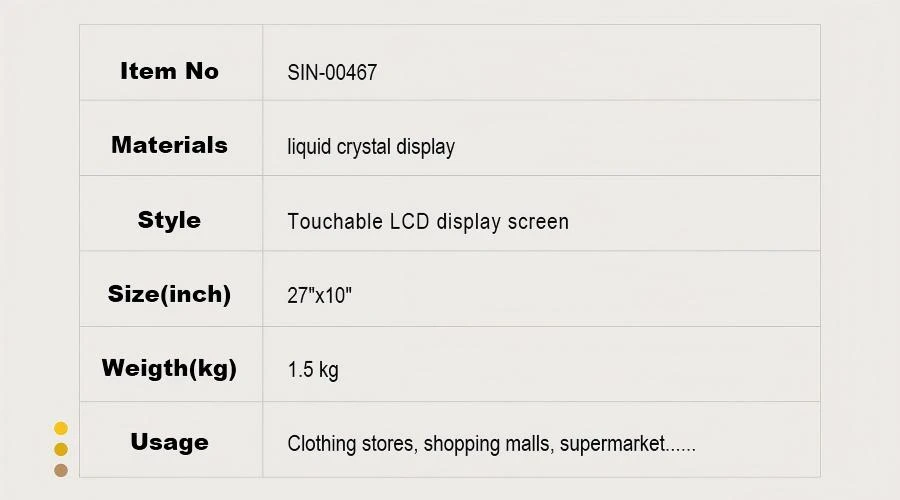

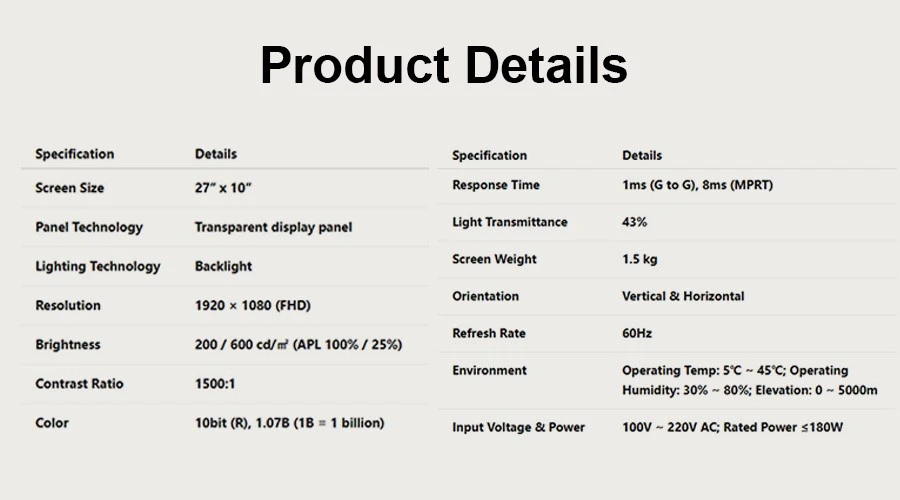

- Spetsifikatsioonid
- Funktsioon
43% valguse läbilaskvus
Optimaalne tasakaal nähtavuse ja läbipaistvuse vahel
Tehniline arhitektuur ja paneelide kujundus
Läbipaistev ekraan kasutab täiustatud paneeltehnoloogiat, mis on spetsiaalselt konstrueeritud kommertsrakenduste jaoks. Kui mõõtmed on 27 tolli laiusega 10 tolli kõrgusega, pakub see ainulaadne kuvasuhe optimaalset vaatamiskogemust.

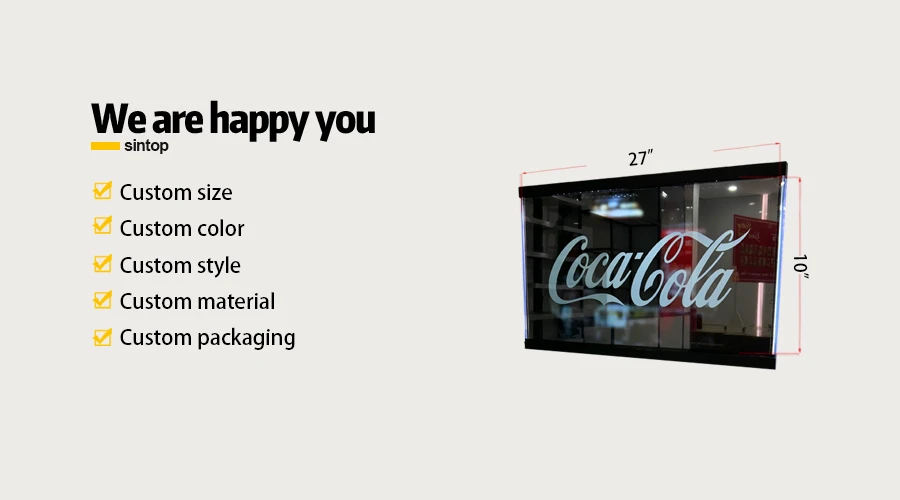

Mõõtmed
27 tolli laius 10 tolli kõrgus, pakkudes horisontaalse sisu esitluse optimaalset vaatamiskogemust.
Vormingus ultra - lai
Resolutsioon
1920 x 1080 (Full HD) eraldusvõime pakub kargeid, detailseid pilte, mis sobivad erinevateks kaubanduslikeks rakendusteks.
Pikslite tihedus 81 PPI
Kaal
Kerge konstruktsioon kõigest 1,5 kg, võimaldades paindlikke paigaldusvõimalusi ilma konstruktsioonivardumiseta.
Paigaldamine mitmekülgne
Heledus
200 CD/m² 100% APL ja 600 CD/m² 25% APL juures, tagades nähtavuse erinevates valgustingimustes.
Reguleerimise automaatne
Kontrastsussuhe
Erakordne 1500: 1 kontrastsuse suhe annab sügavuse tajumise ja pildi selguse.
Tulemuslikkuse juhtimine
Värvide paljundamine
10 - bitti töötlemine, mis toetab 1,07 miljardit värvi erksate jaoks, tõene - kuni elu pildi paljundamine.
Täpsus delta e vähem või võrdne 2.0

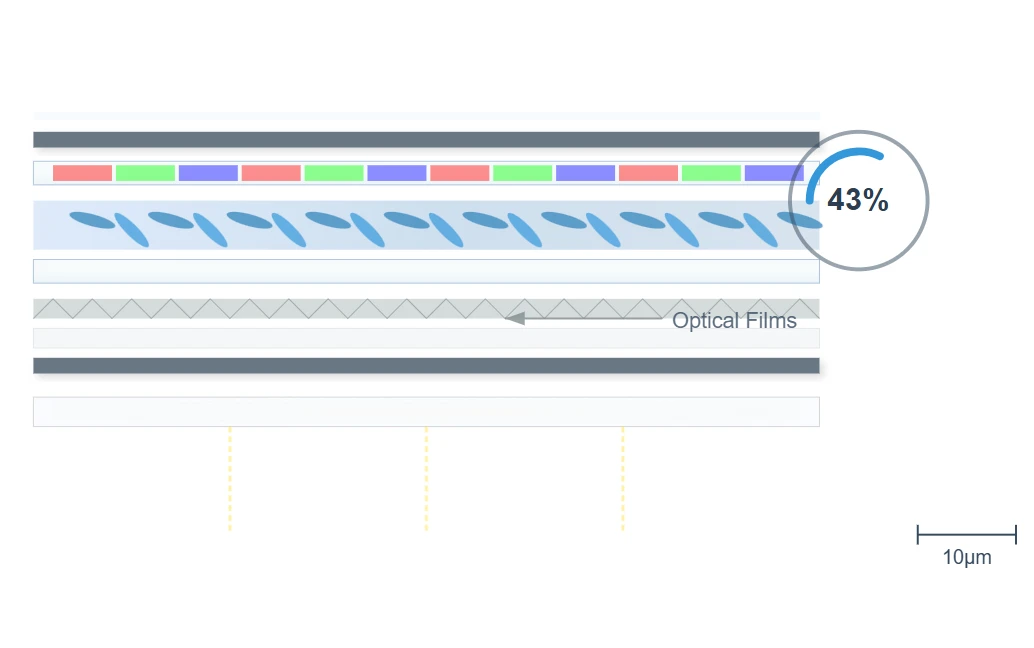

Inseneri täpsus
Selle läbipaistva ekraani taga olev tehniline täpsus hõlmab keerukaid vedelkristallide joondamise tehnikaid, mis võimaldavad samaaegset valguse edastamist ja pildi moodustumist. 43% valguse läbilaskvuse koefitsient tähistab optimaalset tasakaalu nähtavuse ja läbipaistvuse vahel.
Täpselt kalibreeritud taustvalgustuse jaotuse ja täiustatud optiliste kilede struktuuride kaudu saavutatud tasakaal tagab, et kuva jääb funktsionaalseks, säilitades samal ajal oma läbipaistvad omadused.
Tootmisprotsessi tipptase
Selle läbipaistva ekraani tootmine hõlmab mitut kõrget - täpsuse tootmisetappi, tagades erakordse kvaliteedi ja jõudluse.

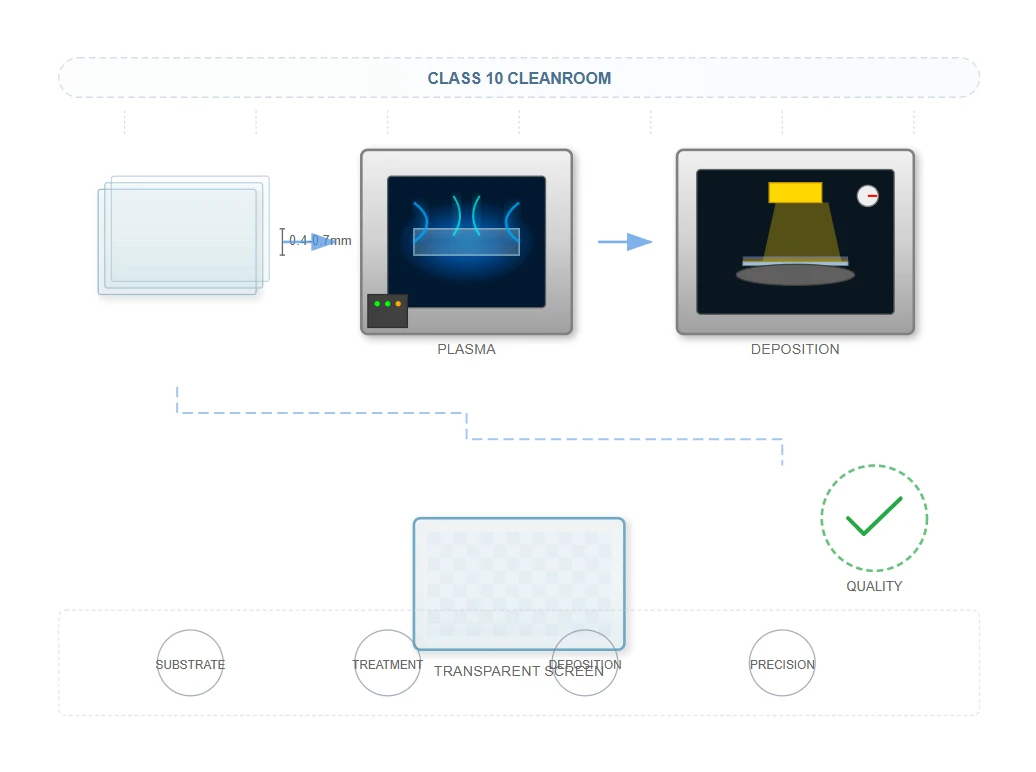

Substraadi puhastamine ja ettevalmistamine
Protsess algab substraadi ettevalmistamisega, kasutades ultra - õhukesi klaasist materjale, mis on tavaliselt vahemikus 0,4 mm kuni 0,7 mm. See substraat läbib plasmaravi, et tagada järgneva kihi sadestumise optimaalsed adhesiooniomadused, kõik klassi 10 puhtama keskkonnas.

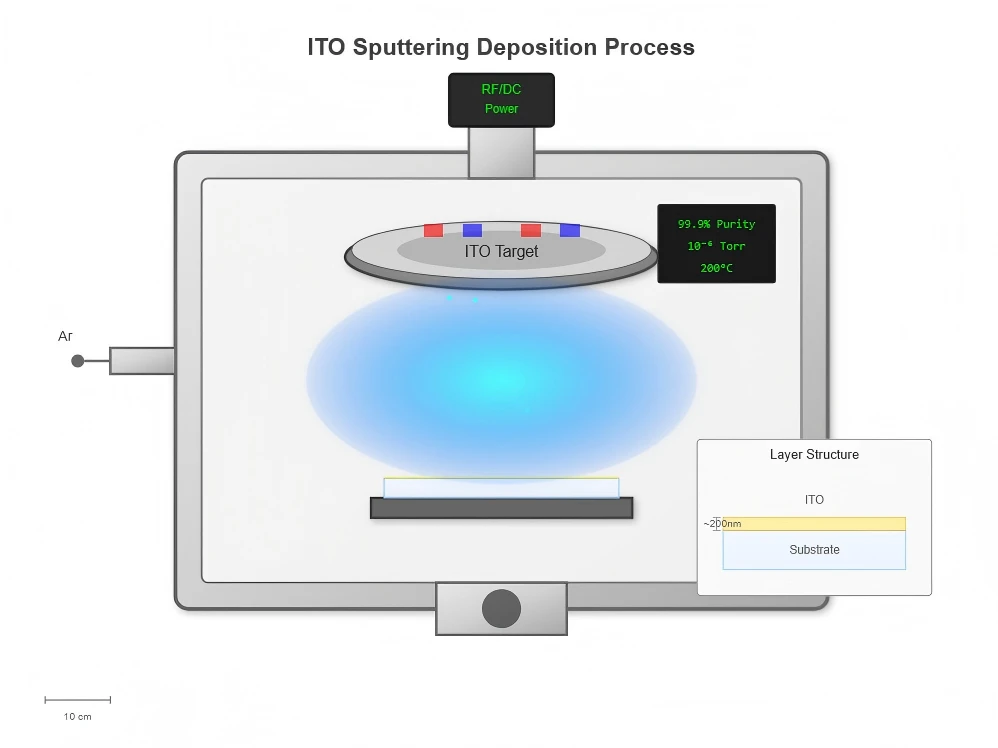

Ito (indium tinaoksiid) sadestumine
Pritsimisprotsess ladestub ITO puhtuse 99,9% -ga ettevalmistatud substraadile. See juhtiv kiht on hädavajalik nii kuvamisfunktsiooni kui ka puutetundlikkuse jaoks, nõudes täpset kontrolli paksuse ja ühtluse üle.

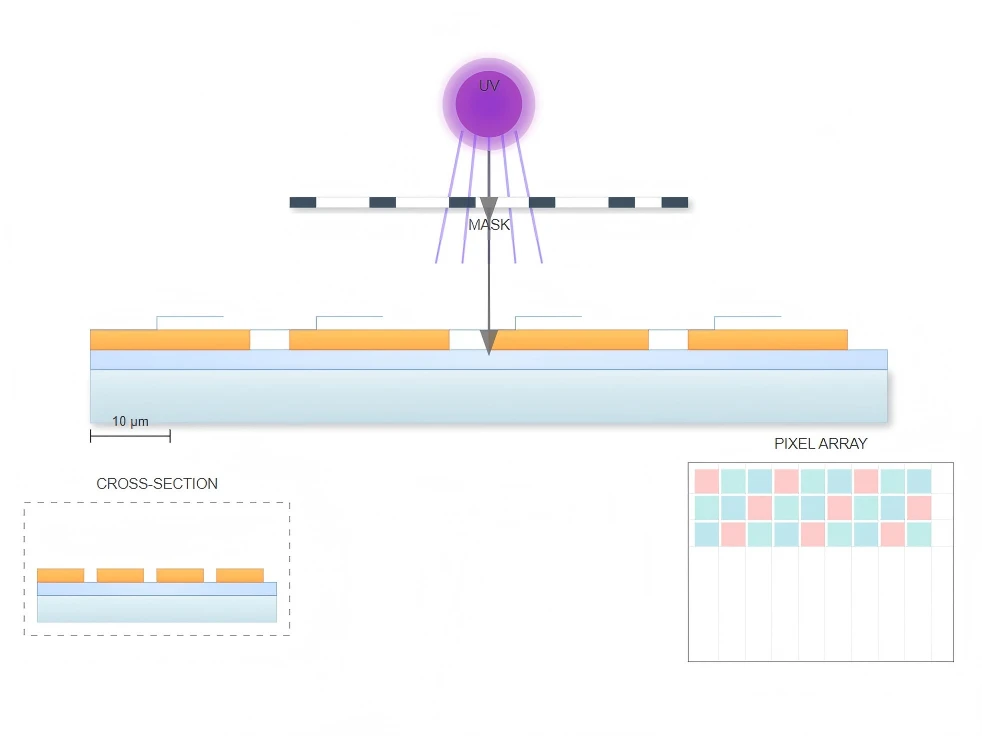

Fotolitograafia mustritöö
Sub - Micron Precisioni joondamine tagab ITO kihi täpse mustri. See fotolitograafiline protsess loob täpse vooluringi, mis on vajalik pikslite aktiveerimiseks ja puudutuse tundmiseks, tolerantsid mõõdetakse mikromeetrites.

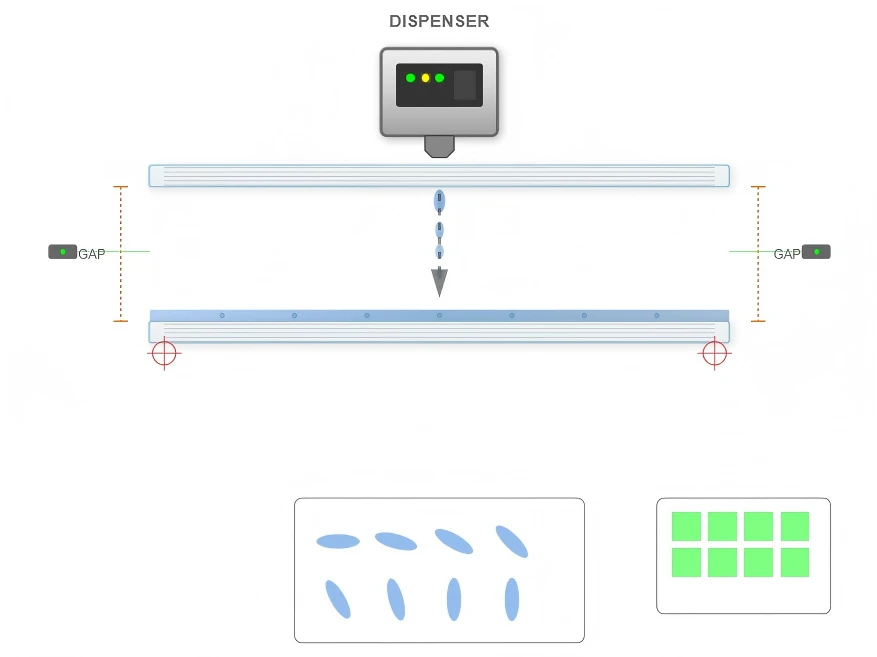

Vedelkristallrakkude komplekt
Automatiseeritud väljastussüsteemid kantakse täpselt kahe substraadi vahel vedelkristallmaterjali. See kriitiline samm nõuab täpset kontrolli rakkude lõhe mõõtmete üle, et tagada kuvari ühtlane jõudlus kogu paneeli pinnal.
Polarisaatorirakendus
Optiline - klassi kile lamineerimine rakendab raku mõlemale küljele täppispolarisaineid. Need polarisatid on hädavajalikud valguse edastamise juhtimiseks ja kuvari läbipaistvate omaduste võimaldamiseks, säilitades samal ajal pildikvaliteedi.

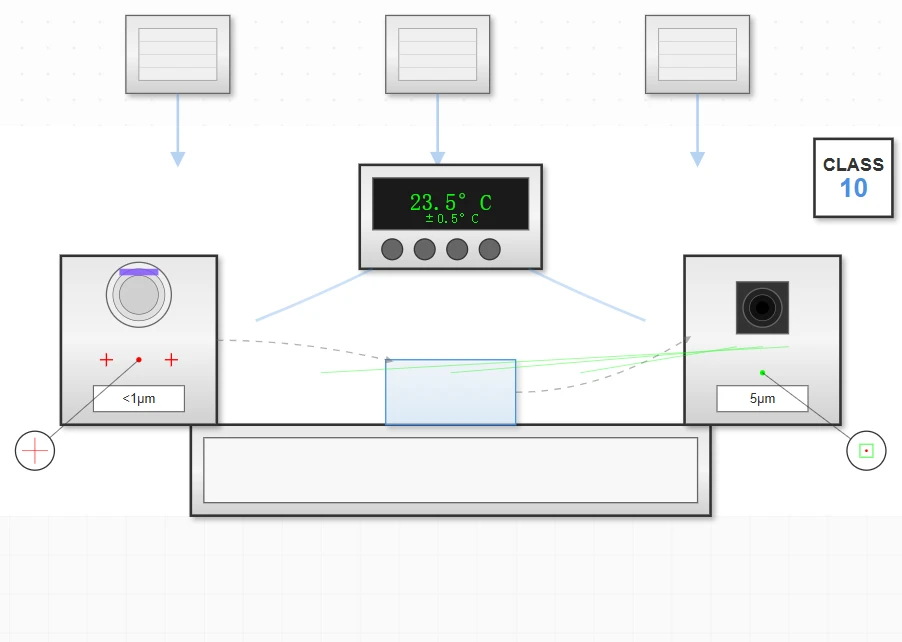

Tootmise täpsusnõuded
Läbipaistev ekraanitootmine nõuab temperatuuri - juhitavaid keskkondi, mis säilitavad ± 0,5 -kraadise täpsuse kogu protsessi vältel. Kvaliteedikontrolli meetmed hõlmavad automatiseeritud optilise kontrolli (AOI) süsteeme, mis on võimelised tuvastama nii väikeseid kui 5 mikromeetrit.
Klassi 10 puhtama keskkond kriitiliste etappide jaoks
Sub - mikroni joondamise täpsus fotolitograafia jaoks
Automatiseeritud optiline ülevaatus defektide tuvastamiseks
Temperatuuri kontroll ± 0,5 kraadi täpsusega
Kvaliteeditagamise ja testimise protokollid
Iga 27 "x 10" läbipaistev puutetundlik ekraan läbib põhjalikke testimisprotokolle, mis on loodud toimimise valideerimiseks mitmetes keskkonnatingimustes.
Keskkonna spetsifikatsioonid
Töötemperatuur
Minimaalselt 5 kraadi
Maksimaalselt 45 kraadi
Niiskuse tolerants
Minimaalselt 30% RH
Maksimaalselt 80% RH
Kõrguse tolerants
Kuni 5000 meetri kõrgune
Kõrgel kõrgusel puuduvad jõudluse halvenemine
Jõudluse valideerimise testimine
Heleduse ühtlus
121 mõõtmispunkti testimine tagab järjepideva heleduse kogu kuvari pinnal.
Värvimäär kontrollimine
Spektroradiomeetri analüüs kinnitab värvi täpset paljunemist kogu kuvarispektris.
Puutereaktsiooni kalibreerimine
Sub - pikslite täpsuse testimine tagab täpse puutetundmise kogu kuvari pinnal.
Kiirendatud vananemistestid
Simuleerides 50 000 - tunniajast tööiga, et tagada pikaajaline usaldusväärsus ärikeskkonnas.
Vibratsioonikindlus
Testimine IEC 60068-2-6 standardid tagavad transpordi ja paigaldamise ajal vastupidavuse.
Usaldusväärsuse testimise tulemused
Mtbf
60,000
tööaeg
Temp -tsüklid
1,000
-20 kraad +70 kraadi
Niiskustesti
500
tööaeg
Vibratsioon
2G
10-500Hz
Langustesti
76cm
ellujäämine
Optiline inseneriteadus ja valguse juhtimine
Täiustatud taustvalgustuse tehnoloogia ja täppisoptiline disain töötavad koos, et saavutada täiuslikkuse ja kuvarivõistluse vahel täiuslik tasakaal.
Taustvalgustuse tehnoloogia integreerimine
Läbipaistval ekraanil kasutab Advanced Edge - LED -i LED -valgustitehnoloogiat, mis on optimeeritud läbipaistvate kuvarirakenduste jaoks. Taustvalgussüsteem kasutab kõrgeid - efektiivsuse LED -id, mille helendav efektiivsus ületab 150 luumenit vatti kohta.
Energiatarbe efektiivsus
Vähem või võrdne 180W
Hindatud energiatarbimine, pakkudes samal ajal esmaklassilise kuvarituba kogu 27 "x 10" vaatlemisala.
Optilised disainifunktsioonid
- Mikro - struktureeritud valguse juhendplaadid (LGP) täppisptaktide vormimise kaudu
- Strateegiliselt positsioneeritud ekstraheerimismustrid (15–45 punkti cm²)
- Ühtne valguse jaotus kogu ekraanipinnal
- High-efficiency LEDs with >150 luumenit vatti efektiivsuse kohta

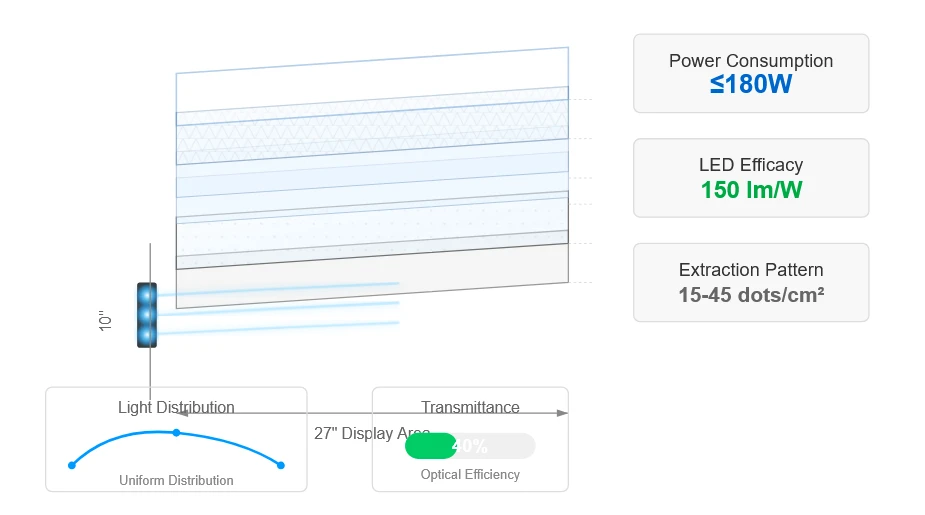

Optiline virna konfiguratsioon
Reflektori kiht 98% peegeldusvõime
Kerge juhendiplaat PMMA koos mikro - punktidega
Difusioonifilmid kahesuunalised - kiht
Heleduse suurendamise prisma struktuur
Kaitsekihid anti - peegeldus
Uurimistöö valideerimine
"Täiustatud läbipaistvad kuvaritehnoloogiad näitavad olulist paranemist optilise efektiivsuse paranemisel struktureeritud valgushaldussüsteemide kasutamisel, saavutades läbilaskvuse väärtused üle 40%, säilitades samal ajal kuvamise heleduse tasemed, mis on võrreldavad tavaliste LCD -paneelidega."
Allikas: Chen, L., Wang, M., ja Zhang, Y. (2023). Optiline tehnika läbipaistvates ekraanisüsteemides. Journal of Display Technology, 19 (4), 234-247. Doi: 10.1109/jdt.2023.3156789
Värviteadus ja pilditöötlus
Täpsemad värvi töötlemise võimalused tagavad erksad, täpsed värvid, sõltumata taustoludest või vaatajakeskkondadest.
10-bitine värvi töötlemine
Läbipaistev ekraanpaneel sisaldab keerukaid värvi töötlemise võimalusi, mis toetavad 10-bitise värvi sügavust punase, rohelise ja sinise kanali vahel. See konfiguratsioon võimaldab reprodutseerida 1,07 miljardit eraldiseisvat värvi.
See ületab märkimisväärselt standardseid 8-bitiseid ekraanit, mis toetavad ainult 16,7 miljonit värvi, pakkudes palju laiemat värvi väljendust ja sujuvamaid gradiente.
Värvi töötlemise torustik
Värvi töötlemise torustik kasutab täiustatud gamma korrigeerimise algoritme, mis on spetsiaalselt kalibreeritud läbipaistvate ekraanirakenduste jaoks. Need algoritmid kompenseerivad läbipaistva substraadi kasutusele võetud ainulaadseid optilisi omadusi.
Tulemuseks on täpne värvide paljundamine, sõltumata taustoludest, tagades järjepideva jõudluse erinevates paigalduskeskkondades.
Värvisügavuse võrdlus
8-bitine standard
16.7M
Värvid
10-bitine (meie ekraan)
1.07B
Värvid
Värvi jõudluse mõõdikud
SRGB leviala
Värviruum99.2%
Lähedal - standardse veebivärviruumi täielik katvus, tagades digitaalse sisu täpse värvilise esituse.
Adobe RGB katvus
Kutseala87.5%
Fotograafias ja kujundamisel kasutatava laiendatud professionaalse värviruumi suurepärane katvus.
Värvi täpsus
Vähem või võrdne 2.0
Delta e
Professionaalne värv täpsuse standard
Vastab värvitäpsuse professionaalsetele standarditele, tagades, et värvid ilmuvad sisuloojate jaoks.
Värvi ühtlus
Vähem või võrdne 5%
Variatsioon
Tervele paneelile
Minimaalne värvi variatsioon kogu kuvari pinnal, et järjepidevat vaatamiskogemust mis tahes nurga alt.
Reageerimise aja optimeerimine
Kõrge - kiirus vedelkristallitehnoloogia tagab dünaamilise sisu sujuva liikumise ja minimaalse hägususe.

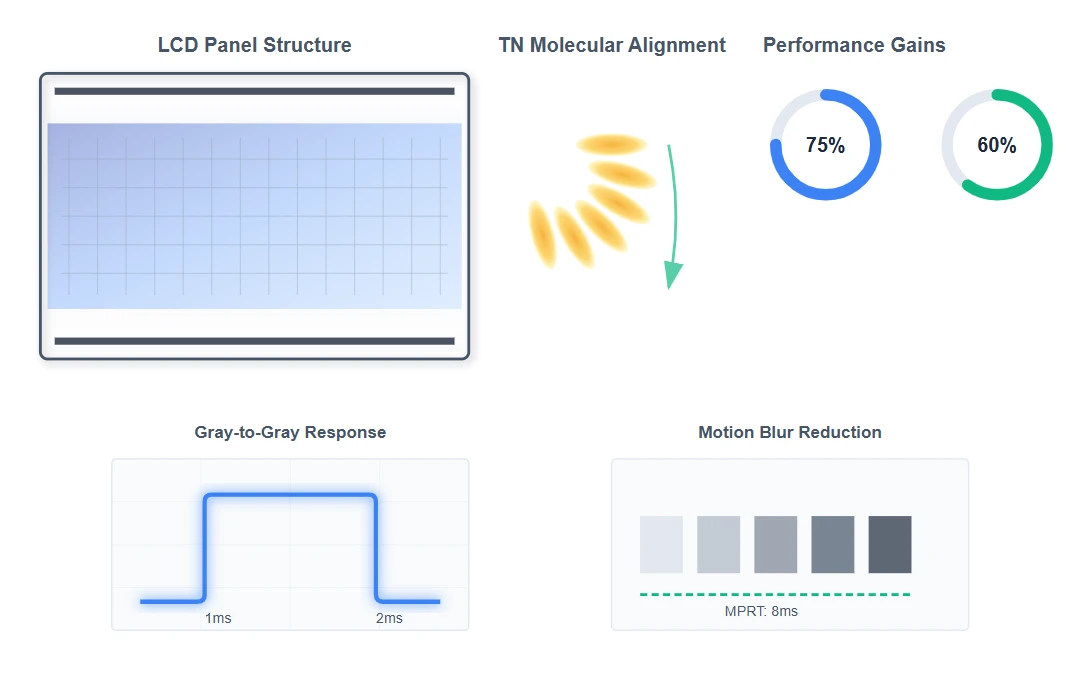

Kõrge - kiiruse vedelkristallitehnoloogia
1MS hall - kuni - halli reageerimise aeg, mis on saavutatud selles läbipaistvas ekraanil, tuleneb patenteeritud vedelkristallide koostisest ja täiustatud rakkude lõhe optimeerimisest.
Reageerimise aja spetsifikatsioonid
Hall - kuni - halli reageerimise aeg 1ms
Võimaldab kiireid piksli üleminekuid halli tooni vahel, vähendades liikumisobjekte - liikuvas sisul.
KIONE PILDI REGEGEMI Aeg (MPRT) 8 ms
Mõõte tajutav liikumine hägustub sünkroniseeritud taustvalgustuse skannimise tehnikate kaudu.
Tehnoloogia eelised
Polümeeri stabiliseerimisega täiustatud väänatud nemaatilised (TN) omadused
Molekulaarse lülitusaegade vähenemine 60% võrreldes tavaliste VA paneelidega
75% vähenemine tajutavate liikumisteoste abil MPRT täiustatud rakendamise kaudu
Ideaalne jõudlus dünaamilise sisu esitlemiseks ärikeskkonnas
Energiahaldus ja tõhusus
Täiustatud energia optimeerimise strateegiad tagavad suure jõudluse, säilitades samal ajal tõhusa energiatarbimise.
Energiatarve
Vähem või võrdne 180W
Hinnatud tarbimine täieliku heledusega
Sisendpinge
100-220V
AC globaalne ühilduvus
Energiategur
>0.95
Aktiivne PFC efektiivsus
Energia optimeerimise strateegiad
Dünaamiline taustvalgustuskontroll
Kohandab taustvalgustuse intensiivsust sisu heleduse põhjal, vähendades tumedamate stseenide energiatarbimist.
Adaptiivne heledus
Kohandab automaatselt ümbritseva valgustingimusi, optimeerides nähtavust, säästes samal ajal energiat.
Sisuanalüüs
Intelligentse võimsuse skaleerimine, mis põhineb sisu keerukusel ja liikumisomadustel.
Ülemaailmne ühilduvus
Lai pingevahemik välistab vajaduse täiendavate energiaseadmete järele.

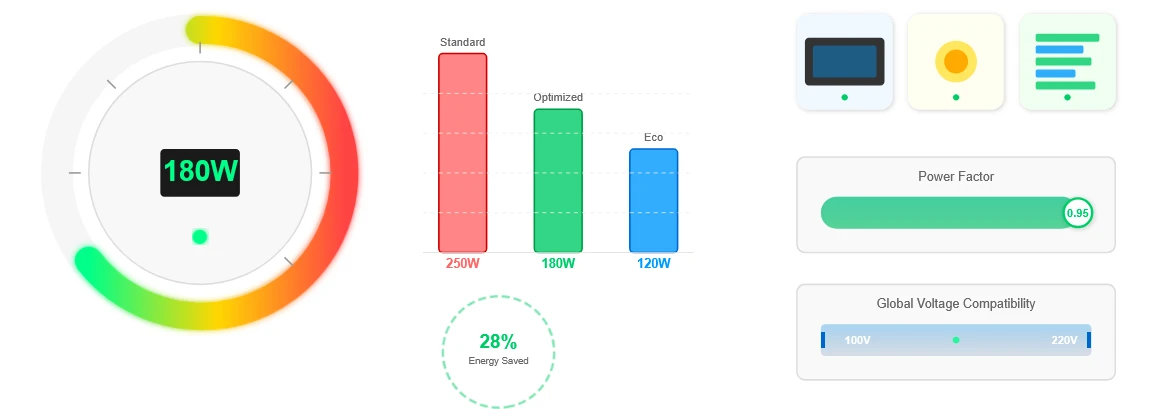

Energiatarbimise võrdlus
Rakendused ja integratsiooni võimalused
27 "x 10" läbipaistev puutetundlik ekraan paistab silma rakendustes, mis nõuavad kuvari funktsionaalsust ja tausta nähtavust.
Jaemüügietendus
Täiustage toote kuvarid interaktiivse digitaalse sisuga, säilitades samal ajal tegelike toodete nähtavuse.
Muuseuminäitused
Esitage interaktiivne teabe ülekatteks, säilitades samal ajal esemete ja eksponaatide nähtavuse.
Automotoorsed kuvarid
Esitage sõiduki funktsioone interaktiivsete ülekattega, säilitades samal ajal sõiduki enda nähtavuse.
Arhitektuurne
Integreeruge nii teabe kuvamiseks kui ka visuaalse läbipaistvuse säilitamiseks.
Integratsiooni spetsifikatsioonid
Paigaldusvalikud
Mitmekülgsed kinnituslahendused erinevate installistsenaariumide kohandamiseks:
Vesa - ühilduvad kinnituspunktid
On saadaval kohandatud kinnitusklambrid
Sein, lagi ja eraldiseisvad võimalused
Orientatsiooni paindlikkus
Kuvari saab installida mitmes suunas:
Horisontaalne (maastik) orientatsioon
Vertikaalne (portree) orientatsioon
Kohandatud pöörlemisseaded on saadaval
Puutetehnoloogia
Interaktiivsete rakenduste täpsemad puutetundlikud võimalused:
Prognoositav mahtuvuslik puutetehnoloogia
10 - punkt Multi-Touch tugi
Sub - millimeetri puudutus täpsus
Vee- ja tolmukindel disain
Ühenduvus ja kontroll
Põhjalikud liidesevalikud:
HDMI, DisplayPort, USB - c koos toiteallikaga
RS-232 ja TCP/IP võrguhaldus
API integreerimiseks juhtimissüsteemidega

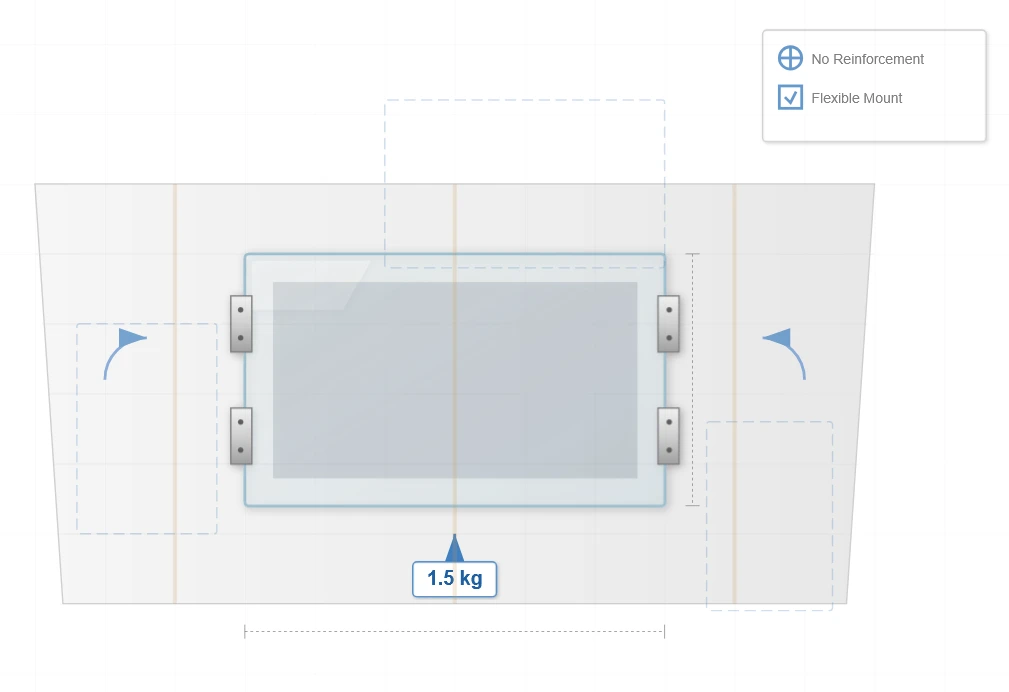

Paigaldamise paindlikkus
1,5 kg paneeli kaal võimaldab seinale - paigaldada enamikus kommertslikus ehituskeskkonnas ilma tugevdusnõueteta. Koos mitmekülgsete kinnitusvõimaluste ja orientatsiooni paindlikkusega saab seda läbipaistvat kuvari sujuvalt integreerida mitmesugustesse arhitektuurilistesse ja äriruumidesse.
