Elektroonilise riiulisiltide lüüsi paigutus: RF saidiuuringu juhend jaekauplustele

Elektroonilise riiulisiltide lüüsi paigutus ei tohiks põhineda ainult brošüürivalikul või{0}}korruseplaani ringil. Metallist riiulid, külmkapid, lao tihedus, seinad, paigalduskõrgus, muud traadita seadmed ja hinnavärskenduste maht võivad muuta ESL-võrgu toimimist pärispoes.

Kiire vastus:Looge praeguse poe paigutuse põhjal esialgne lüüsiplaan, seejärel kinnitage see tegelike lüüside ja tüüpiliste siltidega. Testige keerulisi riiulipositsioone, tavalisi ja hulgivärskendusi, lüüsi tõrkeid, erandite nähtavust ja lõplikku seadme kinnitust. Kinnitage ainult parandatud, uuesti testitud ja dokumenteeritud konfiguratsioon.

Anelektrooniline riiulisiltide lahendusühendab tavaliselt sildid, lüüsid või pääsupunktid, haldusplatvormi ja ühendused hinnakujunduse või tootesüsteemidega. Usaldusväärne katvus pole seega ainult raadiosageduslik küsimus. See on võime tarnida õiget värskendust, tuvastada tõrkeid ja tõestada, et kavandatud silt jõudis heakskiidetud lõppolekusse.

Mida peab ESL-i lüüsi paigutus tõestama

Lüüs edastab värskenduste liiklust haldusplatvormi ja müügikorrusel olevate siltide vahel. Olenevalt süsteemist võib sama võrgukomponenti nimetada lüüsiks, tugijaamaks, pääsupunktiks või sidekontrolleriks. Süsteemi töövoo laiem selgitus on saadaval selles juhendiskuidas elektroonilised riiulimärgised töötavad.

Bluetooth{0}}põhised süsteemid võivad rakendadaBluetoothi ​​elektroonilise riiulisildi profiil, mis määrab, kuidas Bluetoothi ​​klient ESL-seadmeid juhib ja värskendab. Teised süsteemid võivad kasutada patenteeritud 2,4 GHz, alam-GHz, Wi-Fi või muud arhitektuuri. Valitud protokoll mõjutab uuringutööriistu, saadaolevaid signaalinäitajaid, lüüsi seost, kinnituskäitumist ja kanali planeerimist. Kasulik on üle vaadata erinevusedBluetooth, Wi{0}}Fi ja Sub-GHz ESL-sideenne katsemeetodi määratlemist.

Nominaalne vahemik ei ole kasutatav katvus

Tarnija vahemik kirjeldab toimivust määratletud tingimustel. Kasutatav katvus on tulemus, mida jaemüüja nõuab installitud kaupluses.

Tsooni ei tohiks pidada kasutatavaks ainult seetõttu, et üks silt saab ühe käsu. Projektis tuleks kindlaks teha, kas:

• Esindusmärgised saavad järjepidevalt õige värskenduse.
• Tavalised ja hulgivärskendused lõpetatakse heakskiidetud äriaknas.
• Kinnitamata sildid jäävad erandiprotsessis nähtavaks.
• Vanemad või hilinenud sündmused ei saa uuemat sisu üle kirjutada.
• Kriitilised piirkonnad jäävad hallatavaks, kui lüüsi või tagasiühenduse ühendus ebaõnnestub.
• Õige füüsiline etikett on seotud õige toote ja riiuli asendiga.

Värskenduskiirus sõltub ka kuvatehnoloogiast, pildi suurusest, lainekujust, platvormi ajakavast ja võrgu koormusest. Eraldi juhisedESL-i värskendussagedus ja ekraani jõudlusvõib aidata meeskondadel vältida iga aeglase värskenduse süüdistamist RF levialas.

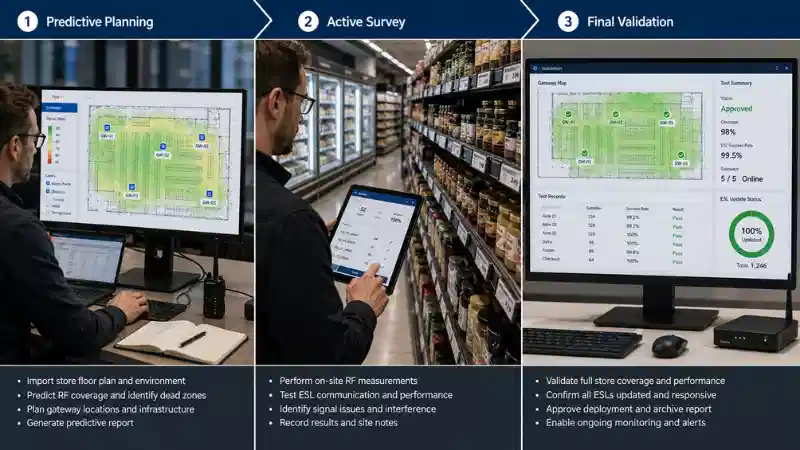

Kasutage kolme{0}}etapilist ESL RF saidiuuringut

Kaitstav uuring eraldab planeerimise valideerimisest. Kolm alltoodud etappi takistavad ennustavat kujundust segi ajamise lõpetatud installiga.

1. etapp: esialgne ennustav planeerimine

Kasutage esialgse lüüsi paigutuse loomiseks praegust põrandaplaani, kinnitusgraafikut, laeteavet, võrgu saadavust, kandidaatide kinnituspunkte ja tarnija dokumenteeritud eeldusi.

See etapp peaks tuvastama tõenäolised levialad ja ilmsed riskid, kuid see ei tohiks kinnitada lõplikku lüüside arvu. Planeerimisraadius ei suuda reprodutseerida laotud riiuleid, sügavkülmiku konstruktsiooni, raadiopeegeldusi, sildi orientatsiooni ega poe reaalajas traadita keskkonda.

2. etapp: aktiivne saidi-küsitlus

Installige ajutised või lõplikud{0}}positsiooniväravad ja kasutage heakskiidetud sildimudeleid tõeliste värskenduste saatmiseks esinduslikest asukohtadest. Salvestage nii tarnija-toetatud RF-mõõtmised kui ka tegelik töötulemus.

Üldised juhtmevaba juurutamise juhised alatesNIST tööstuslikes traadita süsteemidesrõhutab olemasolevate traadita seadmete, töösageduste, häirete allikate ja installitud keskkonna mõistmist. ESL-projektide puhul tuleb need põhimõtted kombineerida tõelise etiketi{1}}värskendustestiga.

3. etapp: viimane-installijärgne kinnitamine

Korrake kriitilisi teste pärast seda, kui lüüsid on kinnitatud nende heakskiidetud kohtadesse, riiulid on varustatud, külmseadmed töötavad ja tavalised kauplusesüsteemid on aktiivsed. Salvestage lõplik lüüsikaart ja testimise tõendid juurutamise lähtealusena.

See lõplik valideerimine erineb artiklis käsitletud üldisest riistvaratööstelektroonilise riiulisildi paigaldusjuhend. Paigaldamine kinnitab, et komponendid on paigaldatud ja ühendatud; RF-valideerimine kinnitab, et installitud süsteem töötab reaalses keskkonnas.

Mida koguda enne poodi sisenemist

Saidi uuring muutub aeglasemaks ja vähem usaldusväärseks, kui meeskond avastab põhilise paigutuse või infrastruktuuri teabe alles pärast testimise algust. Enne külastust koguge:

Tarnija valik mõjutab ka seda, mida saab mõõta ja kinnitada. Enne uuringut kontrollige neid tehnilisi võimalusijaemüügi elektroonilise riiulimärgise lahenduse valimine.

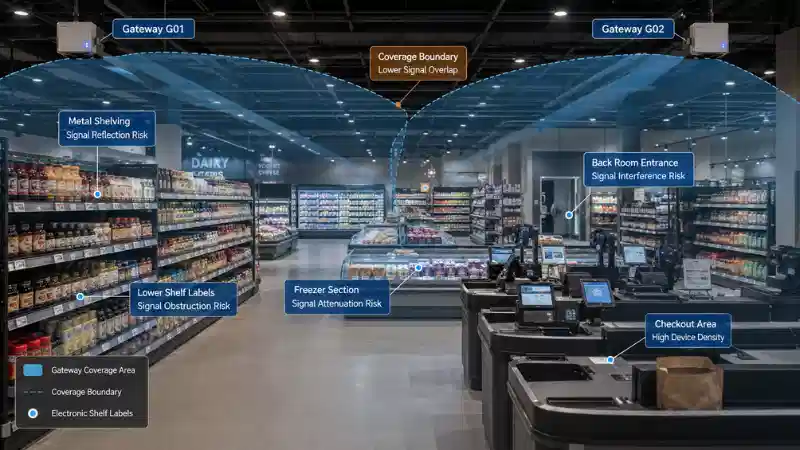

Kaardistage poe kõrgeima{0}}riskiga raadiosagedusalad

Enne kandidaatväravate paigaldamist peaks korruseplaan muutuma riskikaardiks. Alustage piirkondadest, mis kõige tõenäolisemalt paljastavad nõrga kujunduse.

Metallist riiulid ja tihedad ekraanid

Metall võib raadiosignaale peegeldada, blokeerida või ümber suunata. Katsetage silte riiuli allosas, metallservade taga, kitsastes vahekäikudes, tihedate inventari kõrval ja rohkelt varutud toodete läheduses. Üks silma-taseme silt ei saa tähistada tervet vahekäiku.

Külmikud ja sügavkülmikud

Külmseadmed ühendavad metalli, isolatsiooni, klaasi, masinaid ja ebatavalisi paigaldusasendeid. Käsitlege külmiku uksi, avatud jahuteid, külmunud otsasektsioone, alumisi siine ja külgnevate korpuste vahel olevaid silte eraldi katsepunktidena.

Toidukaupade kasutuselevõtul tuleks lisaks käesolevas juhendis kirjeldatud laiemale kasutusjuhtudele arvesse võtta ka nende osakondade füüsilisi ja operatiivseid nõudmisi.supermarketite elektroonilised hinnasildid.

Seinad, sambad, tagaruumid ja vastuvõtualad

Tugevad seinad ja konstruktsioonilised sambad võivad eraldada müügi{0}}korruse värava laoruumist, apteegist, teenindusletist, vastuvõtudokist või poolkorrusest. Kaasake need piirkonnad, kui sildid toetavad komplekteerimist, täiendamist, laoseisu või kliendile suunatud hinnakujundust.

Kassad ja traadita{0}}tihedad alad

Checkout-tsoonid võivad sisaldada WiFi-pääsupunkte, kassaterminale, makseseadmeid, pihuskannereid, turvaseadmeid, kliendiseadmeid ja digitaalkuvareid. Nende olemasolu ei tekita automaatselt riket, kuid muudab tavalistes töötingimustes testimise olulisemaks.

Valige esialgsed lüüsi asukohad

Kandidaatide lüüsid tuleks paigutada sellisesse kohta, kus saab hallata raadio jõudlust, võimsust, turvalist juurdepääsu võrgule, ohutut hooldust ja tulevasi poemuudatusi.

• Eelistage kõrgendatud avatud positsioone, kus heakskiidetud antennikonstruktsiooni ei blokeeri suured metallkinnitused.
• Vältige kinniseid kappe, välja arvatud juhul, kui tarnija on korpuse ja paigaldusmeetodi heaks kiitnud.
• Hoidke lüüsid kontrollimiseks, asendamiseks ja võrgu tõrkeotsinguks tuvastatavad ja juurdepääsetavad.
• Salvestage lüüsi ID, täpne asukoht, paigalduskõrgus, toiteallikas, võrguaadress, ettenähtud tsoonid ja paigalduskuupäev.
• Ärge asetage väravat kohta, kus tulevased sildid, hooajalised väljapanekud või poe ümberkujundamine võivad seda tõenäoliselt takistada.

Katvuse kattumine võib parandada piiride jõudlust või vastupidavust, kuid ainult siis, kui platvorm toetab eeldatavat seost või tõrkesiirde käitumist. Tegelik lüüsi seos, järjekord ja tõrkeüleminek on tarnijati erinevad. Tarnijate võrdlemisel vaadake üle nii riistvara kui ka võrgutõendid, selle asemel, et tugineda ühele katvuse väitele; seeelektrooniliste riiulisiltide tootjate võrdlustoob välja laiemad hindamistegurid.

Mida mõõta raadiosagedusala uuringu ajal

Ükski number ei tõesta, et ESL-tsoon on valmis. Uuring peaks ühendama raadiosageduse või platvormi mõõtmised töötulemustega.

Raadioseadmed ja lubatud töötingimused on turuti erinevad. USA-s juurutamise korral kehtivad asjakohastele seadmetele kehtivad nõudedFCC seadmete autoriseerimise ja raadiosagedusseadmete nõuded. Teistel turgudel on oma spektri-, võimsus- ja vastavusreeglid. Valitud süsteemi sertifitseeritud konfiguratsiooni ei tohiks muuta ainult ühe poe uuringutulemuse parandamiseks.

Kuidas käivitada aktiivse ESL-i saidiuuringut

1. Nummerdage kaupluste tsoonid.Kasutage ühtseid koode, nagu A01 vahekäigu jaoks, F01 sügavkülmtsooni jaoks, C01 kassa jaoks ja B01 tagaruumi jaoks. Kasutage samu koode korruseplaanil, testlehel, lüüsi konfiguratsioonis ja erandite logis.
2. Paigaldage kandidaatväravad.Asetage kinnitatud riistvara kohtadesse, mis kajastavad kavandatud lõplikku kõrgust, suunda, tagasiühendust ja toitetingimusi.
3. Valige tüüpilised testisildid.Kaasake ülemised, keskmised ja alumised riiulid, otsakorgid, sügavkülmiku asendid, kassad, tagaruumid, struktuursed takistused ja katte eeldatav serv.
4. Käivitage kontrollitud individuaalseid värskendusi.Kasutage teadaolevat testimissündmust ja registreerige katsepunkt, sildi ID, lüüs, olek, lõpetamise aeg, korduskatsed, nähtav tulemus ja tõendid.
5. Käivitage realistlikud hulgivärskendused.Testige vahekäiku, osakonda, edutamiskomplekti või muud koormust, mis esindab suurimat kavandatud tegevussündmust.
6. Testige tavalisi poetingimusi.Võimaluse korral korrake kriitilisi teste, kui riiulid on täis, külm varustus töötab, WiFi on aktiivne, personali seadmed on kasutusel ja kassad töötavad.
7. Testige vastupidavust ja tõrgete nähtavust.Keelake või lahutage üks lüüs ainult heakskiidetud testimisprotseduuri kaudu. Kinnitage, mis juhtub mõjutatud sündmustega, kas seal, kus seda toetatakse, kasutatakse alternatiivset leviala ja kas lahendamata sildid jäävad nähtavaks.
8. Parandage ja testige uuesti.Teisaldage või lisage lüüs, muutke kinnitatud kinnitusviisi, eemaldage soovimatu takistus, parandage tagasiühendus, asendage vigane silt või parandage sidumist. Ärge sulgege probleemi enne, kui lõplik konfiguratsioon läbib sama testi, mis selle paljastas.

Kasutage saidiuuringu kirjet, mitte mitteametlikke märkmeid

Uuringu rekord muudab tulemuse korratavaks ja auditeeritavaks. Lähtepunktina saab kasutada järgmisi välju:

Näidis väldib teadlikult universaalseid signaali- või ajaläve. Need väärtused peavad pärinema valitud süsteemist, jaemüüja riskinõuetest ja kontrollitud projekti testimisest.

Illustratiivne supermarketiuuringu näide

Järgmine stsenaarium on hüpoteetiline ja näitab pigem otsustusprotsessi kui tegelikku juurutustulemust.

Toidupoel on kuus peamist vahekäiku, kaks külmseina, külmutatud{0}}toiduosakond, kaheksa kassast ja tugeva seina taga asuv tagatuba. Esialgne plaan määrab G01 vahekäikudele 1–3, G02 vahekäikudele 4–6 ja külmvitriinidele ning G03 kassadele ja tagaruumile.

Üksikud värskendused töötavad enamikus asukohtades, kuid ilmnevad kolm probleemi.

• Alumiste-riiulite sildid külmutatud jaotise kõrval jäävad kinnitamata.
• Kahe tagasi{0}}ruumi sildi värskendamine toimub alles pärast korduvaid katseid.
• G01 ja G02 vahelised lõpu-tähised muutuvad hulgireklaami testimise käigus ebajärjekindlaks.

Meeskond ei peaks lihtsalt korduskatsete arvu suurendama ja kauplust heaks kiitma. Kõigepealt tuleks kindlaks teha, kas tõrgetel on ühised raadiosageduslikud põhjused.

1. Veenduge, et iga sündmus jõudis õige poodi, toote ja etiketi sidumiseni.
2. Kontrollige sildi tervist ja korrake sündmust teadaoleva{0}}hea testsildiga.
3. Veenduge, et G01, G02, G03 ja nende tagasiühendused on võrgus.
4. Vaadake üle järjekorra olek ja sündmuste järjestus.
5. Võrrelge tarnija{0}}toetatud linkide mõõtmisi ja töötulemusi ebaõnnestunud katsepunktides.
6. Liigutage või lisage heakskiidetud leviala, kui tõendid viitavad raadiosageduse nõrkusele.
7. Korrake samu üksik-, hulgi- ja ebaõnnestumisteste.
8. Salvestage lõplik lüüsikaart ja suletud{0}}defekti tõendid kinnitatud lähtetasemena.

See protsess hoiab ära ka tarbetud riistvaraostud. Ebaõnnestunud värskendus, mis on põhjustatud sidumisest, kahjustatud sildist või võrgujärjekorrast, ei tohiks automaatselt kaasa tuua uue lüüsi. Lüüside, paigalduse, siltide, hoolduse ja tarkvara finantsmõju tuleks hinnata jaemüüja siseselt.reaalsed elektroonilise riiulimärgistuse kulud.

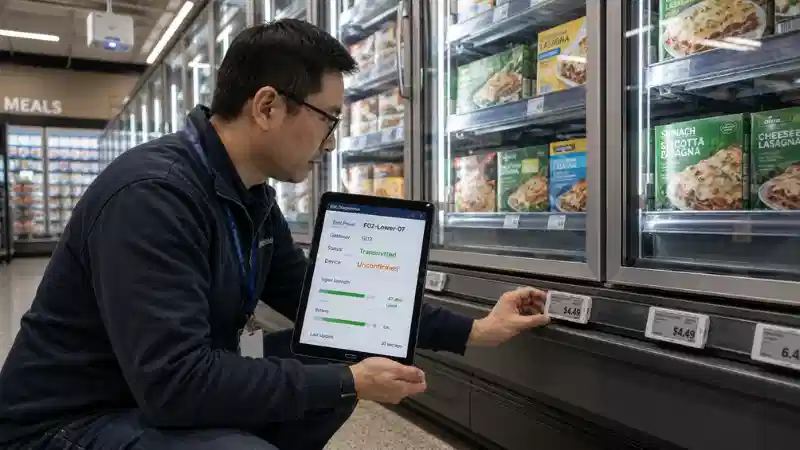

Enne raadiosagedusliku leviala süüdistamist diagnoosige ebaõnnestunud silt

Kui ESL-i ei värskendata, kasutage fikseeritud tõrkeotsingu korraldust.

1. Kinnitage lähtesündmus.Kinnitage toode, pood, mall, versioon, kehtivusaeg ja kavandatud sisu.
2. Kontrollige toote-et-sildi sidumist.Tervislik etikett võib kuvada vale toote, kui seos on vale.
3. Kontrollige etiketi tervist.Vaadake üle aku, registreerimine, riistvara olek ja teadaolevalt{0}}hea testisündmus õnnestus.
4. Kontrollige lüüsi saadavust.Veenduge, et kavandatud lüüsil on toide, see on ühendatud, registreeritud ja sündmusi töötleb.
5. Kontrollige tagasiühenduse ja platvormi järjekordi.LAN-i, serveri, integratsiooni või järjekorra probleem võib tunduda RF-tõrkena.
6. Võrrelge läheduses asuvaid katsepunkte.Sarnaste riiulite positsioonide rikete kogum on tugevam raadiosageduslik tõend kui üks isoleeritud seade.
7. Vaadake saadaolev link üle ja proovige andmeid uuesti.Kasutage platvormi-spetsiifilisi mõõtmisi, mitte väljamõeldud universaalseid lävesid.
8. Parandage kahtlustatav põhjus ja korrake esialgset testi.Teistsugune test ei saa tõestada, et algne rike on suletud.

Laiemaks rikkeisolatsiooniks kasutage spetsiaalset juhenditelektroonilisi riiulisilte ei uuendataselle asemel, et laiendada seda artiklit täielikuks tõrkeotsingu juhendiks.

Kinnitustasemete mõistmine

Allpool toodud terminid on üldised näited. Tegelikud olekunimed ja nende taga olevad tõendid erinevad platvormiti.

Hinnavärskendustega{0}}kliendi jaoks on edastamine üksi tavaliselt nõrk tõendusmaterjal. Projekt peaks kasutama tugevaimat kinnitust, mida platvorm tegelikult toetab, ja määratlema, millal on vaja füüsilist proovivõttu.

Koostage katvuse ja aktsepteerimise testi maatriks

Enne testimist määrake aktsepteerimiskriteeriumid

Igale poele, protokollile või platvormile pole universaalset läbipääsuläve. Jaemüüja ja tarnija peaksid enne uuringu algust tõendite osas kokku leppima.

Peavad{0}} olema kriteeriumid

• Iga kriitiline tsoon on esindatud dokumenteeritud katsepunktidega.
• Klient{0}}hindu ei saa vaikselt kinnitamata jätta.
• Ebaõnnestunud sündmused loovad omanikuga nähtava erandi.
• Testitakse hulgivärskendusi ja reklaamide tühistamisi.
• Lõplikku konfiguratsiooni testitakse uuesti pärast iga materjali korrigeerimist.
• Salvestatakse lõplik lüüsikaart, võrgu üksikasjad, avatud probleemid ja sulgemise tõendid.

Soovitatavad kriteeriumid

• Tsooni-taseme uuesti proovimine ja kinnitamata-sildi jälgimine.
• Määratletud lõpetamisaknad rutiinsete värskenduste, reklaamide ja kiireloomuliste paranduste jaoks.
• Kinnitatud füüsilise proovivõtu reeglid kõrge{0}}hinnaga sündmuste jaoks.
• Taasteprotseduur lüüsi või tagasiühenduse tõrke korral.

Täpsemad kriteeriumid suuremate juurutuste jaoks

• Kinnitatud sündmuse ja seadme{0}}taseme oleku automaatne vastavusseviimine.
• Standardiseeritud defektide tõsidus ja eskalatsioon kauplustes.
• Trendianalüüs lüüsi, tsooni, sildimudeli ja kinnituse tüübi järgi.
• Poemallide kontrollitud võrdlus ilma identseid RF-tulemusi eeldamata.

Kui palju ESL-lüüsi pood vajab?

Pole olemas usaldusväärset universaalset valemit, mis põhineb ainult põrandapinnal või etikettide arvul.

Lõplik arv sõltub protokollist, lüüsi riistvarast, antenni kujundusest, poe geomeetriast, laest, kinnitusdetailidest, sildi tihedusest, värskenduskoormusest, äri{0}}kriitilistest tsoonidest, saadaolevast toite- ja võrguasukohast ning nõutavast vastupidavusest.

Kasutage kandidaatide ametikohtade loomiseks tarnija hinnangut, seejärel laske aktiivsel uuringul lõplik arv määrata. Väiksem pood, kus on tihedad terasdetailid ja külmkapid, võib vajada hoolikamat planeerimist kui suurem avatud -vormingus pood.

Lahenduste võrdlemisel kinnitage, mida tsiteeritud katvuse ja võimsuse arvud tegelikult eeldavad. Üldine selgitusmida sisaldab elektrooniline riiulisildi lahendusvõib aidata hankemeeskondadel eraldada sildi, lüüsi, tarkvara ja integreerimise kohustused.

Millal uuesti testida pärast otseülekannet{0}}

Kinnitatud lüüsikaart on lähtejoon, mitte püsiv garantii. Korrake suunatud teste, kui:

• Vahekäigud, otsakatted või riiulid on ümber paigutatud.
• Paigaldatakse uued külmikud, sügavkülmikud, laopuurid või suured väljapanekud.
• Kauplus on renoveeritud või lisatud uus sein.
• Sildi tihedus või värskendamise töökoormus suureneb oluliselt.
• Lüüsid, püsivara, protokollisätted või võrguinfrastruktuur muutuvad.
• Läheduses on paigaldatud uued juhtmevabad seadmed.
• Üks tsoon arendab korduvaid katseid või kinnitamata silte.

Jälgige tsoonide kaupa, mitte lootma ainult ühele poe edukuse protsendile. Kõrge üldine tulemus võib varjata püsivat surnud tsooni, mis mõjutab väikest, kuid olulist siltide rühma.

Levinud lüüsi paigutusvead

• Katvusraadiusele tuginedes:korruseplaani-ring ei modelleeri riiuleid, laoseisu, orientatsiooni, liiklust ega värskenda koormust.
• Ainult silmade{0}}taseme siltide testimine:alumised siinid, sügavkülmiku servad, nurgad, otsakatted ja tagaruumid võivad käituda erinevalt.
• Ühe sildi testimine korraga:see ei näita suurimat edutamist ega töökoormust.
• Edastuse edukaks nimetamine:kavandatav füüsiline etikett ja lõplik sisu vajavad siiski asjakohast kinnitust.
• Lüüside lisamine enne põhjuse diagnoosimist:sidumise, sildi seisundi, tagasiühenduse, järjekorra või malli tõrked ei pruugi olla RF-probleemid.
• Ühe kaupluse kujunduse kopeerimine kõikjal:ühised standardid on kasulikud, kuid iga asukoht vajab kontrollimist selle installitud keskkonna suhtes.
• Hooldusjuurdepääsu eiramine:värav, kuhu turvaliselt ei pääse, ei ole praktiline lõpppositsioon.

Lõplik Takeaway

Usaldusväärne elektrooniline riiulisiltide lüüsi paigutus ühendab nelja tõendivormi: täpne poe paigutus, dokumenteeritud esialgne kujundus, tõeline raadiosagedus ja sildi{0}}värskendustestimine ning selged vastuvõtureeglid.

Enne poe heakskiitmist peaks projektimeeskond suutma näidata, kuhu kõik lüüsid on installitud, milliseid riskitsoone testiti, mida iga olek tõendab, kuidas RF ja mitte{0}}RF-tõrkeid eraldati, mida parandati ja kuidas lõplikku konfiguratsiooni uuesti testiti.
