ESL-i värskendussagedused ja kuva jõudlus

Põhiline piirang

Elektroonilised riiulisildid toimivad füüsilise piirangu all, mida ükski turundus ei saa varjata:elektroforeetilised osakesed liiguvad läbi viskoosse vedeliku ja viskoosne vedelik takistab liikumist. Ükski tarkvaravärskendus seda ei lahenda.

ESL-i värskendussagedus{0}}tavaliselt300 ms kuni 2000 mstäisekraani värskendus{0}}tuleb otse ajast, mis kulub laetud titaandioksiidi ja tahma osakeste migreerumiseks läbi süsivesiniklahusti rakendatud elektrivälja all. Osakesed puutuvad kokku tõmbejõududega (Stokes tõmbab, kui soovite tehnilist terminit, on selle taga olev matemaatika vähem oluline kui praktiline efekt: osakesed aeglustuvad paksus vedelikus). Nad interakteeruvad elektrostaatiliselt naaberosakestega. Nad kleepuvad kapsli seintele pärast pikaajalist puhkust.

Iga millisekund värskendusaja peegeldab tegelikke molekulaarseid{0}}sündmusi, mis toimuvad samaaegselt miljonites mikrokapslites. LCD- või OLED-taustaga inimesed peaksid sellest vaimsest mudelist täielikult loobuma. Need ei ole kuvarid, mis "skaneerivad" piksleid elektronidega. Need on elektrokeemilised süsteemid, mis paigutavad ainet füüsiliselt ümber.

Lainekujude juhtimine: kus tehnika kohtub elektrokeemiaga

Thesõidu lainekujuon koht, kus optimeerimispüüdlused keskenduvad kõige intensiivsemalt. See on pinge-ajaline jada, mis peab täitma samaaegselt nelja eesmärki: kustutama eelmise pildi, aktiveerima aeglaseid osakesi, looma võrdluse halltoonid ja kirjutama uue kujutise-, minimeerides samal ajal energiatarbimist, kummitusartefakte ja kogu värskendamise kestust.

Kustutaminetuleb esimesena. Ekraan viib kõik pikslid ühtsesse optilisse olekusse, tavaliselt valgeks. Miks vaeva näha? Kuna EPD osakesed käituvad teest{2}}sõltuvalt. Mustalt halliks siirduv piksel järgib teistsugust trajektoori kui valgelt halliks üleminek. See ilmnes varase juurutamise ajal, kui kliendid kaebasid ebajärjekindla halltoonide renderdamise üle. Kustutamine sunnib kõik pikslid ühisesse lähtepunkti, välistades sõltuvuse algtingimustest.

Aktiveeriminejärgib-kõrge sagedusega-vahelduvat pinget (±15 V sagedusel 50-100 Hz), mis võngutab osakesi optiliste äärmuste vahel. See protsess raputab lahtised osakesed, mis on muutunud mugavaks. Statsionaarseks jäänud osakesed suurendavad pinnakleepumist kapsli seinte ja naaberosakestega. Testimine paljastab optimaalse aktiveerimise kestuse, analüüsides heleduskõvera pöördepunkti- versus-aeg – täpne hetk, mil osakeste liikuvus saavutab maksimaalse reageerimisvõime. Mine lühemaks ja loiud osakesed jäävad maha. Jätkake kauem ja jõud läheb raisku.

Siis tulebetalon halltoonides asutus. Ekraan loob ühtlase valge võrdlusoleku, kuna EPD halltoonide täpsus sõltub kriitiliselt sellest, kas alustatakse teadaolevast optilisest baasjoonest. Eelkõige parandab selle faasi järel lühikese null-pingeintervalli sisestamine järgnevat halltoonide ühtlust. Osakesed vajavad stabiliseerumiseks hetke, enne kui neil palutakse tabada täpseid vahepositsioone.

Lõpukspildi kirjutamine. Piksli{1}}spetsiifilised pinged ja kestused suunavad osakesed sihtasendisse. 16{4}}taseme hallskaala nõuab osakeste vertikaalse jaotuse täpset juhtimist igas mikrokapslis – osakesed toodavad ülemisel pinnal valget, alumisel pinnal musta ja vahepealsed positsioonid toodavad halle.

Lükkab 300 ms poole

Kui kiiresti võivad ESL-süsteemid tegelikult minna? Agressiivne lainekuju optimeerimine on näidanudVähendus 180 msaktiveerimisfaasis kestus jaVähendus 120 msvõrdluses halltoonides. Need eelised tulenevad mitmest tehnikast, mida on täiustatud mitme juurutustsükli jooksul.

Käändepunktide analüüsvõimaldab jälgida reaalajas{0}}optilist vastust, mitte kasutada fikseeritud aktiveerimisaegu.Polaarsuse ümberlülitamise vähendaminesee on oluline, sest pinge polaarsuse muutmine tekitab voolu hüppeid ja raiskab energiat{0}}nende üleminekute minimeerimiseks järjestamise toimingud lisanduvad. Ja0 V intervallide strateegiline sisestaminekasutab ära osakeste hoogu, võimaldades jätkuvat migratsiooni ilma energiakulutusteta.

Praeguse{0}}põlvkonna EPD materjalide teoreetiline miinimum näib olevat ligikaudu200 msvastuvõetava pildikvaliteedi jaoks. Mõned paneelid on kontrollitud tingimustes surutud 180 ms-ni, kuid kvaliteedi halvenemine on märgatav. Selle barjääri murdmiseks on vaja materjalide uuendusi, mitte lainekuju nutikust.

Värskendusrežiimid: Kiirus{0}}Kvaliteet-Ghosting Trilemma

Iga ESL-i värskendamine hõlmab vältimatut kolme-suunalist kompromissi. Sellest ei pääse ükski inseneritöö; saab ainult valida, milliste kompromissidega nõustuda. Toidukaupade, elektroonika ja apteekide jaemüügikeskkondade juurutamise kogemus on andnud kindlad järeldused selle kohta, millal iga režiimi kasutada.

Globaalne värskendus (GC16 režiim)

See on täielik lähtestamine-750-2000 msmust-valge-must vilgub, mis sunnib iga osakese läbima täieliku migratsioonitsükli. See näeb välja dramaatiline, kliendid küsivad mõnikord, kas sildid ei tööta, kuid see on ainus režiim, mis kõrvaldab täielikult kogunenud asukohavead.

Üldine värskendamine on vajalik pärast pikendatud osalist värskendusjada, kui kuvatakse -kõrge täpsusega kujutisi või kui kummitus on muutunud visuaalselt ebameeldivaks. Üks toidupoekett pani alguses "koledale vilkumisele" vastu ja proovis teha puhtaid osalisi värskendusi. Kolm nädalat hiljem olid nende reklaamsildid peaaegu loetamatud. Nüüd käitavad nad suletud aegadel igal õhtul ülemaailmset värskendust.

Osaline värskendamine

Osaline värskendamine värskendab ainult neid piksleid, mis kaadrite vahel erinevad, lõpetades250-500 ms. Aja kokkuhoid on märkimisväärne-mõõtmised70% võimsuse vähendaminetüüpiliste hinnavärskenduste kohta,{0}}kuid on olemas kompromiss.

Muutumatud pikslid ei saa juhtimispinget. Nende osakesed settivad järk-järgult üha stabiilsematesse konfiguratsioonidesse. Stabiilne kõlab hästi, kuni saadakse aru, et stabiilne tähendab ka liikumatut. Pärast 5–10 osalist värskendustsüklit muutuvad nähtavaks kummituslikud artefaktid. See lävi on tootjati erinev; mõned paneelid taluvad 15 tsüklit, teised näitavad probleeme pärast 6. Ainus usaldusväärne lähenemisviis on distsiplineeritud perioodiline globaalne värskendamine.

Kiire värskendus (DU-režiim)

Otsevärskendusrežiimohverdab täielikult halltoonide võimekuse. Iga piksel on binaarne-must või valge, mitte midagi vahepealset. See võimaldab120-250 msvärskendab ühe välguga, kuid teksti servad näevad välja aliased ja pildid ei tule kõne allagi.

Ainult numbrimärke kuvavate ESL-rakenduste hinna{0}} puhul on DU-režiim sageli parim koht. Tarbeelektroonika poes tehtud kõrvuti--test näitas, et kliendid ei suutnud eristada DU-renderdatud hindu GC16 renderdatud hindadest tavalistel vaatamiskaugustel. Energiasääst oli märkimisväärne.

A2 animatsioonirežiim

Kell80-120 ms, A2-režiim läheneb video-värskendussagedusele. Seda on kasutatud toodete demode ja interaktiivsete kioskirakenduste jaoks.

Kuid kompromissid on tõsised. Kummitused kogunevad kiiresti. Kontrastsus väheneb. Peened detailid kaovad mõne tsükli järel. Üks klient soovis animeeritud reklaamsisu riiulisiltidel-, mis on A2-ga tehniliselt võimalik, kuid pildikvaliteedi halvenemine 30 sekundi pärast muutis selle ebapraktiliseks. See režiim on mõeldud pliiatsi sisendi ja lühikeste demonstratsioonide jaoks, mitte ESL-i tootmiseks juurutamiseks.

Õige režiimi valimine

Kuidas valida? Ausalt öeldes otsustab sisutüüp tavaliselt teie eest. Fotopildid nõuavad GC16; hinnanumbrites võib kasutada DU. Värskendussagedus nihutab tasakaalu-harvad värskendused eelistavad kvaliteeti, sagedased värskendused kiirust. Ja sõltumata esmasest režiimist, peab globaalne värskendus toimuma kindlaksmääratud ajavahemike järel. Kummituspiltide kogunemise probleemist pole pääsu.

Kuva jõudlusparameetrid

Kontrastsuse suhe

EPD kontrastsuse suhe on tavaliselt vahemikus8:1 kuni 15:1, mille esmaklassilised paneelid ulatuvad20:1. Vedelkristallekraani spetsifikatsioonidega (1000:1+) võrdlemine on eksitav.

EPD kontrasti mõõdetakse ümbritseva valgustuse{0}}tegelikes tingimustes, kus kliendid loevad riiulisilte. LCD kontrastsus langeb tugeva ümbritseva valguse korral kokku; EPD kontrastsus paraneb. ESL-i loetavuse mõõtmised 800+ luksi ülavalgustusega kaupluste keskkondades näitavad, et lähedalasuvad LCD-ekraanid on täielikult välja uhutud.

Vöötkoodiskannerid vajavad kuskil6:1 kontrastusaldusväärseks lugemiseks{0}}oleme seda testinud mitme skannerimudeliga. Iga meie mõõdetud kaubanduslik ESL tühjendab selle riba hõlpsalt, mis tähendab, et laserskannerid saavad probleemideta lugeda vöötkoode otse elektrooniliselt ekraanilt.

Eraldusvõime ja pikslite tihedus

ESL pikslite tihedus (100-150 DPI) peegeldab tahtlikku insenerivalikut, mitte tehnoloogilist piirangut. Suurem eraldusvõime nõuab rohkem piksleid, millest igaüks nõuab individuaalset juhtimist,{1}}pikenevad värskendusaeg, energiakulu ja komponentide hind.

Mõned kliendid on taotlenud 200+ DPI-kuva. Kui küsiti vaatamiskauguse kohta, oli vastus alati üle 50cm. Sellel kaugusel tagab 100 DPI piisava teksti loetavuse. Lahutusvõime ülemäärane-määramine raiskab ressursse ilma nähtava kasuta.

Värvivõime

Standardne must{0}}ja-valge ESLjääb tööhobuseks: kiireim värskendus (300 ms), madalaim võimsus, kõrgeim töökindlus. See käsitleb tõhusalt 90% hinnakuvamise rakendustest.

Neli{0}}värvisüsteemikasutades E Ink Spectra 3100 tehnoloogiat, võimaldab samaaegne must/valge/punane/kollane kuva. Kasulik brändi-spetsiifiliste aktsentvärvide puhul, kuid värskendusaeg pikeneb veelgi.

Täisvärvilised{0}}paneelidkasutades ACEP Gallery tehnoloogiat, saab toota fotopilte. Tsüaan-magenta-kollane-valgete osakeste süsteem on tõeliselt muljetavaldav-, et nendel paneelidel kuvatavad tootefotod on sageli prinditud. Aga1500 ms+ värskendusajadja oluliselt kõrgemad kulud piiravad rakendust esmaklassiliste kasutusjuhtudega, kus visuaalne mõju õigustab kulutusi.

Värvide puhul on alati küsimus selles, kas lisateabe väärtus õigustab värskendusaja, võimsuse ja ühikuhinna tabamust. Üheksa korda kümnest teeb ühevärviline töö ära.

Kummitus: püsiv artefakt

Kummitus ei ole kõrvaldatav defekt. See on elektroforeesitehnoloogia olemuslik omadus, mis nõuab juhtimist.Igaüks, kes lubab kummitus{0}}vaba EPD jõudlust, esitab tehnoloogiat valesti või müüb paneele, mis värskendavad probleemi varjamiseks piisavalt aeglaselt.

Kust kummitus tuleb

Kolm mehhanismi aitavad.Osakeste mittetäielik migratsioon-osakesed ei jõua ettenähtud kohtadesse ebapiisava sõidukestuse või pinge tõttu.Jääklaengu jaotus-ebaühtlane laengu kogunemine kapsli seintele, mis mõjutab osakeste edasist liikumist. Jaosakeste adhesioonihüsterees-osakesed, mis on jäänud paigale, suurendades pinna adhesiooni.

Erinevate paneelitootjate variatsioonikäitumise iseloomustamiseks on kulutatud palju aega. Variatsioonid on märkimisväärsed; mõned paneelid kummitavad nähtavalt pärast 5 osalist värskendust, samas kui teised taluvad 12-15.

Keskkonnategurid muudavad selle hullemaks

Temperatuuron tohutult oluline. Lahusti viskoossus suureneb madalatel temperatuuridel, takistades osakeste liikumist ja süvendades varjundit. Alla 10 kraadi tuleb värskendusaegu pikendada või tuleb aktsepteerida nähtavaid artefakte. Alla 0 kraadi muutuvad standardpaneelid problemaatiliseks-külmutuskastides on täheldatud täiesti loetamatud kuvasid, kui paneele ei ole ette nähtud külmtöötamiseks.

Aku pingemõjutab ka kummitusi. Tühjenenud akud tagavad väiksema sõidupinge, põhjustades osakeste mittetäieliku migratsiooni. Ühel apteegi kliendil tekkisid salapärased kummitusprobleemid, mis osutusid etikettide partii patareide rikkeks. ESL-süsteemid peaksid rakendama tühja-aku tuvastamise koos ennetavate hooldushoiatustega.

Värskenda ajaluguühendab kõike. Korduvalt sama sisu kuvav piksel arendab üha püsivamaid osakeste konfiguratsioone. Staatiline sisu kummitab kiiremini kui dünaamiline sisu-vastuoluline, kuni haardumismehhanismi mõistetakse.

Ghostingu haldamine praktikas

Perioodiline globaalne värskendaminejääb esmaseks leevenduseks. Tüüpiline soovitus on kohustuslik täisekraan-värskendamine pärast iga 5–10 osalist värskendust, kuigi optimaalne intervall sõltub paneelist ja töötingimustest.

Temperatuuri{0}}kompenseeritud otsingutabelidabiks muutuvas keskkonnas. Temperatuuriga indekseeritud LUT-desse salvestatud sõiduparameetrid pikendavad madalatel temperatuuridel automaatselt lainekuju kestust. Mõõdud näitavad40% varjukujude vähendaminekasutades hästi-häälestatud temperatuurikompensatsiooni võrreldes fikseeritud parameetritega.

Ajalooline kaadri kompensatsioonon keerukam,{0}}reguleerides praeguseid sõidulainekujusid piksli{1}}taseme värskendusajaloo põhjal, et kompenseerida akumuleeritud asukohanihke. Mitte kõik ESL-kontrollerid seda ei toeta, kuid see annab mõõdetava erinevuse paneelide puhul, mis on olnud kasutusel juba kuid.

Sisu kujundusloeb ka. Musta tekstiga valge taust tekitab vähem nähtavaid kummitusi kui vastupidised värviskeemid. ESL-i mallid tuleks kujundada kummitusomadusi silmas pidades-vältige suuri ühevärvilisi musti piirkondi, mis ilmselt tekitavad kummitusi, eelistage valget tausta.

Süsteemi{0}}taseme värskendamise jõudlus

Individuaalne ESL-i värskendusaeg on vaid üks süsteemi värskenduse latentsuse komponent. Tuhandete siltidega juurutuste puhul domineerib võrguarhitektuur kogu värskendusaja jooksul. Mõned kliendid vajavad üle 50 ms paneeli värskendamise täiustusi, jättes tähelepanuta võrgu kitsaskohad, mis lisavad nende värskendustsüklitele 30 sekundit.

Sideprotokollid

Patenditud sub-1 GHz RF-süsteemidpakkuda maksimaalset leviala ja hoone läbitungimist. Gateway-to-sildi suhtlusulatus ületab 25 meetrit, mis on suures-jaemüügikeskkonnas oluline. Ribalaiuse piirangud piiravad samaaegset värskendamisvõimsust, kuid tüüpiliste jaemüügivärskendusmustrite puhul muutub see harva kitsaskohaks.

Bluetooth Low Energy koos PAwR-iga(Perioodiline reklaam koos vastustega, lisatud BLE 5.4-sse) võimaldab standardiseeritud kahesuunalist suhtlust tohutute seadmete arvuga. Teoreetiliselt saab adresseerida üks pöörduspunkt32 640 silti-128 rühma korda 255 silti rühma kohta. Perioodiline reklaamiintervall määrab süsteemi latentsuse; lühemad intervallid tagavad kiirema reageerimise suurema energiakulu juures. BLE-süsteemid on juurutatud 1-sekundiliste intervallidega ajatundlike rakenduste jaoks ja 10-sekundiliste intervallidega tavapäraste hinnavärskenduste jaoks.

Võrgu topoloogiajärgib tsentraliseeritud väravatega tähemustrit. Iga lüüs katab määratletud tsooni; kattuv katvus tagab koondamise. Suured jaemüügi juurutused nõuavad hoolikat RF-kanalite planeerimist-üks juurutus, kus kaks kõrvuti asuvate kanalite lüüsi tekitasid häiremustreid, põhjustasid 15% paketikadu.

Päris-maailma läbilaskevõime

Tootmissüsteemides3000 sildi värskendust 5 minutigaühe lüüsi kaudu on pidevalt saavutatav. End-to-latentsusaeg serveri käsust, et kuvada lõpetamiskäsklused3-10 sekunditsõltuvalt võrgu koormuse ja uuesti proovimise nõuetest.

Kriitiline ülevaade juurutamiskogemusest: tüüpiliste jaemüügivärskendusstsenaariumide puhul, kus hinnamuutused levivad tuhandetele siltidele, piirab süsteemi{0}tasemel võrgu jõudlus kogu värskendusaega, mitte üksikute siltide värskendamise kiirust. Individuaalsete värskendussageduste optimeerimine alla 500 ms tagab väheneva tulu, kui võrgu levitamine nõuab sekundeid.

Energiatarve ja aku tööiga

EPD energiatarve esineb peaaegu eranditult värskendussündmuste ajal. Ooterežiimi vool on tühine{1}}Mõõdetud on mikroampereid. See profiil võimaldabmitme{0}}aastane aku tööigamündirakkudest, mis on endiselt üks tugevamaid argumente EPD{0}}põhise ESL-i kasuks.

Mis energiat tarbib

Pikslite arvon lineaarne suhe{0}}suuremad kuvarid tarbivad proportsionaalselt rohkem.Halltoonide sügavuson oluline, sest 16-tasemeline GC16 nõuab keerukamaid lainekujusid kui binaarne DU-režiim.Värskenda režiimi valikutomab suurt mõju; globaalne värskendamine tarbib 2–3 korda osalise värskendamise võimsust. Jatemperatuurimõjutab energiatarbimist, sest külm keskkond nõuab pikemaid lainekujusid.

Aku eluiga praktikas

SestCR2450 liitiummündielemendidumbes 600 mAh võimsusega on täheldatud jõudlus järgmine:

Need prognoosid eeldavad toimimist toatemperatuuril. Külmhoiustamisrakendused-jahutatud ja külmutatud sektsioonid-kogevad aku kiiremat tühjenemist nii värskendusvõimsuse suurenemise kui ka aku väiksema mahutavuse tõttu madalatel temperatuuridel. Silt, mis on hinnatud toatemperatuuril 5 aastaks, võib külmkapis vastu pidada 2 aastat.

Iga värskendamine tarbib piiratud aku mahtu. Üks klient soovis pidevalt animeeritud hinnapakkumisi,{1}}akud kestsid kolm nädalat. Süsteemiarhitektid peavad enne riistvara valimist määratlema värskendussageduse nõuded. Tunnipõhiseid värskendusi vajav silt vajab teistsugust aku arhitektuuri kui seda, mida värskendatakse iga päev.

Temperatuuri mõju jõudlusele

Temperatuur mõjutab ESL-i jõudlust mitme mehhanismi kaudu, muutes selleüks kõige olulisem keskkonnamuutuja. Seda on korduvalt tõestatud kasutuses kontrollitud kliimaga -jaemüügipõrandatel, külmkastides, külmutatud toiduainete sektsioonides ja välitingimustes.

Lahusti viskoossus

See läheb keemiasse, kuid lühike versioon: EPD lahusti muutub külmalt paksemaks. Suhe järgib laias laastus anArrheniuse kõver-ilma termodünaamikasse liiga süvenemata on oluline, et efekt oleks eksponentsiaalne, mitte lineaarne.

Kell25 kraadi(võrdlustingimus), on osakeste nominaalne liikuvus. Kell0 kraadi, viskoossus ligikaudu kahekordistub, vähendades osakeste kiirust poole võrra. Kell-20 kraadi, suureneb viskoossus ligikaudu 4 korda, mis nõuab proportsionaalselt pikendatud lainekuju kestust. Matemaatika ennustab seda üsna hästi, kuigi tegelikud tulemused-akord varieeruvad sõltuvalt konkreetsest lahusti koostisest, mida iga tootja kasutab.

Ühe tootja "laia temperatuuri" väidete testimine, kasutades nende paneele -15 kraadi juures, näitas värskendusaegu 400 ms-lt 1100 ms-ni. Paneelid töötasid, kuid spetsifikatsioonid eeldasid palju paremat külma jõudlust.

Töövahemiku klassifikatsioonid

Standardsed paneelidkatta 0 kuni 40 kraadi algtasemega.Laiendatud ulatusega paneelidkäepide -10 kraadi kuni 50 kraadi mõõduka lainekuju kompensatsiooniga.Laiad temperatuuripaneelid-vajalik sügavkülmkastide jaoks-töötavad -25 kraadist 60 kraadini, kasutades spetsiaalseid esitasandi laminaatmaterjale, integreeritud temperatuuriandurit ja kohanduvat lainekuju valikut. Tõsisügavkülmiku-klassi paneelidOptimeeritud -30 kraadi kuni 10 kraadi jaoks on olemas, kuid see kasutab kõrgemat hinda.

Temperatuuri kompenseerimine

Lai{0}}temperatuuriline ESL sisaldab-kiibil olevaid temperatuuriandureid, mitut mällu salvestatud lainekuju parameetrite komplekti ja automaatset parameetrite valimist mõõdetud temperatuuril. Pikendatud lainekuju kestus külma töö jaoks ja madalam pinge kõikumine kõrgel-temperatuuril töötamiseks.

Jõudlustrahv laial{0}}temperatuuril töötamise korral on mitte-triviaalne. Mõõtmised näitavad värskendusaegu äärmuslike temperatuuride korralkahekordne kuni kolmekordneruumi{0}}temperatuuri jõudlus. Külmutatud keskkondades juurutavad kliendid peavad seda oma värskenduste ajastuse arvutamisel arvesse võtma.

Kui kooli poolelijätmise nõuded erinevad UUS JAOTIS

Üldine jaemüügi ESL-i spetsifikatsioon katab võib-olla 60% tegelikest{1}}juurutustest. Ülejäänud 40% hõlmab erinõudeid, mis ilmnevad ainult konkreetsete vertikaalsete turgude uurimisel. See, mis töötab olmeelektroonika poes, ebaõnnestub külmutatud toiduainete laos suurejooneliselt. Järgmistes jaotistes dokumenteeritakse juurutamise kogemused tööstusharudes, kus standardsed kooli poolelijätmise eeldused lagunevad.

Värske toit ja toidukaubad: dünaamiline hinnakujundus vastab kiiresti riknevatele laovarudele

Värske toidu jaemüük esindab kõige nõudlikumat ESL-i rakendust lihtsal põhjusel: toote väärtus halveneb kuvamise ajal pidevalt. Praad, mis maksab esmaspäeva hommikul 15 dollarit naela kohta, võib kolmapäeva õhtuks olla väärt 7 dollarit naela kohta, kui seda pole müüdud. Traditsioonilised pabersildid ei suuda seda väärtuskõverat tabada. ESL võib-kuid rakendusnõuded erineda oluliselt tavapärastest toidukaupade hinnast.

Dünaamiline allahindlushinnakujundusnõuab värskendamise sagedusi, mis tühjendaksid standardsed ESL-akud kuude jooksul. Värske toidu osakond, kus värskendatakse neljal korral iga päev-hommikune laoseis, keskpäevane korrigeerimine, õhtune allahindlus, üleöö lähtestamine-kasutab akut 4 korda rohkem kui keskuse-poe etiketti, mida värskendatakse kord nädalas. Aku keemiline valik nihkub standardsetelt CR2450 mündielementidelt suurema-võimsusega liitiumtionüülkloriidi elementide või riiulitesse sisseehitatud induktiivsete laadimisjaamadega taaslaetavate valikute poole.

Aegumiskuupäeva kuvaminelisab teabetiheduse nõuded. Lihtne hinnasilt vajab võib-olla 50 tähemärki. Värske toidu etikett, millel on kuvatud hind, ühikuhind, pakkimiskuupäev, müügi-kuupäeva järgi ja kasutuskuupäeva-kuupäev, vajab 150+ tähemärki loetavas kirjasuuruses. Kinnisvara kuvamine suureneb vastavalt – 2,9" ja 4,2" sildid muutuvad standardseks, kus keskpoe jaoks piisab 2,13 tollist.

Ühe toidupoeketi värskete mereandide osakond võttis klientide nutitelefoniga suhtlemiseks kasutusele 4,2-tollise kolme-värvilise ESL-i integreeritud NFC-ga. Punane aktsentvärv tõstab esile kaubad, mis lähenevad-kuupäevade kaupa koos automaatse järkjärgulise hinnaalandamisega: 15% allahindlus 48 tunni järel, 30% 24 tunni pärast, 50% reaalajas integreerimine{1}vajab varude haldamist{1} süsteemi ühenduvus{12}}ESL-i infrastruktuur sai sisuliselt pigem osaks varude vähendamise süsteemist, kui lihtsalt hinna vähendamiseks 23% pilootosakonnas, mis maksis seitsme kuu jooksul kogu kasutuselevõtu eest.

Külma korpuse keskkonnadtutvustada eelnevalt käsitletud temperatuuri tüsistusi. 4 kraadi juures töötavad piimajahutid põhjustavad märgatava värskenduse aeglustumise. Lihajuhtumid 2 kraadi juures on hullemad. -18-kraadise külmutatud toidukastide jaoks on vaja spetsiaalseid laia temperatuuriga paneele, mis maksavad 40–60% rohkem kui tavalised ühikud. Üks külmutatud toiduainete jaemüüja kasutas algselt oma jäätisesektsioonis standardseid paneele; sildid muutusid nädalaga loetamatuks, kuna ebapiisava värskendamise tõttu töötemperatuuril kogunes kummitusi.

Temperatuurigradient külmutuskastides muudab keerukamaks. Õhkkardinasüsteemid tekitavad 8-12 kraadise temperatuuri kõikumisi esiserva (soojem, ümbritseva õhu segunemise lähedal) ja tagumise (külmem, aurusti lähedal) vahel. Piimakarbi esiküljel olevad sildid võivad töötada 8 kraadi juures, tagaküljel olevad sildid aga 2 kraadi juures -piisavalt erinevad, et nõuda erinevat lainekuju ajastust. Keerukad juurutused rakendavad individuaalsete värskendusparameetritega sildipõhist temperatuurituvastust.

Kiiresti riknevate varude jälgimineintegratsioon esindab järgmist arengut. Kui ESL-süsteemid ühendavad kahesuunaliselt varude haldamisega, saab märgisest nii andur kui ka ekraan. Varude tuvastamine-, mis tuvastab, kui riiulipositsioon on tühi müügitegevuse puudumise tõttu,-võimaldab automaatse täiendamise hoiatusi. Üks tooteosakond vähendas laost-tühi-intsidente 34% võrra, kasutades ESL-integreeritud varude jälgimist, mis märgistas tippperioodidel positsioonid, kus müügitegevust ei olnud enam kui 4 tundi.

Lao- ja tööstuslogistika: mastaap muudab kõike

Tööstusladu ESL-i juurutamine toimib piirangute alusel, mida jaemüügisüsteemide arhitektid harva kohtavad. Toidupoes võib olla 15 000 SKU-d 40 000 ruutjalga. Seda toidupoodi teenindaval turustuskeskusel on 50 000+ SKU-d 500 000 ruutjalga ja lae kõrgus on 40 jalga. 12-jala kõrguse laega jaemüügikeskkonnas töötavad RF-levimudelid ebaõnnestuvad täielikult laos, mille terasest riiulid ulatuvad 35 jalani.

Prügikasti asukoha tuvastaminenõuab erinevaid kuvamisprioriteete kui jaehinnasildid. Domineeriv teave ei ole hind,{1}}vaid asukohakood, SKU ja kogus. Lao ESL-i mallid kuvavad tavaliselt asukoha identifikaatorid 48{5}}punkti või suuremates fontides, mis on loetavad 3+ meetri kauguselt, võimaldades tõstukioperaatoritel ja komplekti{7}}paki töötajatel asukohti tuvastada ilma prügikasti lähenemata. Kontrastsussuhte nõuded karmistavad, kuna vaatamine toimub muutuva tööstusliku valgustuse korral-mõned vahekäigud otse kõrgel asuvate valgustite all 1500+ luksi, teised varjus 200 luksi juures.

Vali-to-kerge integreeriminelaiendab ESL passiivsest kuvamisest aktiivseks töövoo juhtimiseks. E-paberekraaniga integreeritud LED-indikaatorid vilguvad, et suunata töötajad asukohti valima. EPD näitab, mida valida; LED näitab, kust valida. Kombineeritud süsteemid vähendavad valiku veamäära tüüpilistest 0,5-1% vahemikest kuni 0,1% või rohkem. Toiteeelarve nihutamine-LED-indikaator kogumistoimingute ajal tarbib rohkem energiat kui e-paberi värskendustsükkel. Akude arhitektuurid kohanduvad vastavalt, liikudes kõrge aktiivsusega asukohtade jaoks sageli AA liitiumelementidele või juhtmega toiteallikale.

Kõrge{0}}lahtriga keskkonnadRF-sidesüsteemide pingestamine. Metallist riiulid tekitavad mitmeteelisi häireid. Kõrged vahekäigud tekitavad varjutsoone. Üks 25 meetri pikkune lüüs võib jaemüügis katta vaid 8-10 meetrit tihedas laokeskkonnas. Võrreldes samaväärse katvuse jaemüügiga, suureneb lüüsi tihedus 3–4 korda. Mõned laolahendused kasutavad hübriidvõrke - alla 1 GHz, et tungida tihedatesse riiulipiirkondadesse, WiFi-d avatud lavastusalade jaoks koos vahevaraga, mis ühendab sidekihti.

Kahveltõstukile{0}}monteeritud mobiilsed ekraanidesindavad tekkivat ladu ESL varianti. Fikseeritud riiulisiltide asemel paigaldatakse kuvarid tõstukite mastidele ja saavad{1}}reaalajas komplekteerimisjuhiseid, kui operaatorid laos navigeerivad. Need seadmed värskendavad pidevalt-asukohta, kogust, järgmist sihtkohta-, mis nõuavad staatilistest riiulisiltidest täiesti erinevat toitearhitektuuri. Kahveltõstuki elektrisüsteemi juhtmega toide on standardne; aku töötamine ei ole pidevate{6}}värskendusrakenduste jaoks kasutatav.

Varude loendamise automatiseeriminevõimendab kahesuunalist ESL-i suhtlust. RFID-integratsioon võimaldab automaatset tsüklite loendamist-RFID-passiga märgistatud tooteid RFID-lugejatega varustatud ESL-seadmete läheduses ja varude loendeid värskendada ilma käsitsi skannimata. Jaotuskeskuse kasutuselevõtt vähendas füüsilise varude arvu tööjõudu 60%, kasutades ESL-integreeritud RFID-tsükliloendust, mis säilitas pideva varude täpsuse üle 99%.

Karmid keskkonnahinnangudtööstuslikus kontekstis. IP54 tolmu- ja pritsmekindlus on lao ESL-i lähtetasemeks; IP65 muutub vajalikuks pesupesemisprotseduuridega keskkondades. Lahustite või puhastusvahenditega käitlevates rajatistes on oluline kemikaalikindlus. Üks autoosade ladu nõudis pidurivedeliku ja käigukastivedeliku suhtes vastupidavaid silte,{5}}standardsed ESL-korpused lagunesid kuude jooksul. Spetsiaalsed kemikaalikindlate -polükarbonaatkorpustega korpused suurendasid ühiku maksumust 35%, kuid osutusid kasutuselevõtu pikaealisuse jaoks oluliseks.

Tervishoid ja farmaatsia: täpsus on mitte{0}}läbirääkimine

Apteegi ESL-i juurutamisel kehtivad regulatiivsed nõuded, mis tavapärasest jaemüügist puuduvad. Hinnaviga toidupoes tähendab klientide kaebusi ja võimalikku õiguslikku kokkupuudet hinna täpsuse seadustega. Ravimi märgistamise viga apteegis võib tähendada patsiendi kahjustamist või surma. Riskiprofiil muudab põhimõtteliselt süsteemi projekteerimise prioriteete.

Ravimi tuvastamise ekraannõuab teabetihedust, mis ületab tüüpilise jaemüügi ESL-i. Apteegi riiulisildil peavad olema kirjas: ravimi nimi (bränd ja üldine), tugevus, ravimvorm, NDC number, hind, ühikuhind, tootja ja sageli säilitusnõuded. Selle paigaldamine 2,13-tollisele sildile nõuab hoolikat tüpograafiat-või sagedamini 2,9-tolliste või suuremate ekraanide kasutuselevõttu. Mõned apteegid kasutavad 4,2-tollisi QR-koodidega silte, mis lingivad retseptide väljakirjutamise täielikuks teabeks.

Vöötkoodi täpsuse kontrolliminemuutub kriitiliseks. Apteegi töötajad skannivad ravimeid mitu korda väljastamise{1}}vastuvõtmise, riiulisse asetamise, tõmbamise, kontrollimise ja väljastamise ajal. ESL-kuvatav vöötkood peab igal sammul õigesti skannima. See karmistab kontrastsuse suhte nõudeid jaemüügi miinimumnõuetest kaugemale. Apteekide skaneerimisseadmete testimine näitab, et vanemad apteekri kinnitusskannerid,{6}}mõned kasutavad endiselt CCD-tehnoloogiat, mitte tänapäevaseid laser- või pildiskannereid-nõuavad usaldusväärse lugemise jaoks 10:1 või paremat kontrastsust. Paneeli valik peab arvestama installitud baasi{11}}halvimal juhul.

Kontrollitavate ainete aladkehtestada füüsilise turvalisuse nõuded. Ajakava II-V ravimid nõuavad juurdepääsu logimisega turvalist salvestusruumi. ESL kontrollitavate ainete kappides peab olema integreeritud kapi juurdepääsu juhtimissüsteemidega,{3}}mis kuvavad piiratud juurdepääsu indikaatorid, logivad üles, millised sildid olid iga kapi avamise ajal nähtavad, ja võib kuvada volitamata juurdepääsu katsete ajal. Üks haiglaapteek integreeris ESL-i oma kontrollitavate ainete haldussüsteemiga, et kuvada reaalajas-varude arv, mida värskendatakse automaatselt ravimite väljastamisel, välistades loenduste käsitsi vastavusse viimise.

Ravimite säilitamine külmkapisühendab apteegi täpsusnõuded külma{0}}ahela temperatuuriga seotud väljakutsetega. Vaktsiinid, insuliin ja teatud bioloogilised ained vajavad säilitamist vahemikus 2-8 kraadi. Laiad-temperatuuri ESL-paneelid on kohustuslikud. Mõned apteegi külmhoonerakendused nõuavad temperatuuri logimist ESL-integreeritud anduritega, mis kuvavad praegust temperatuuri koos ravimiteabega, tagades visuaalse kontrolli, kas säilitustingimused jäävad spetsifikatsioonide piiridesse, ilma et töötajad peaksid kontrollima eraldi jälgimisseadmeid.

Haiglaapteegi toimingudlisab keerukust peale jaemüügiapteekide. Ravimikärud, automatiseeritud väljastuskapid ja satelliitapteekide asukohad esitavad kõik erinevad ESLi nõuded. Käru -paigaldatud ESL nõuab vastupidavat konstruktsiooni, mis talub korduvat transporti; kuvarid peavad jääma loetavaks haiglakoridoridele omase luminofoorvalgustuse all. Automaatne jaotuskappide integreerimine nõuab sideprotokolle, mis ühilduvad kapihaldustarkvaraga -sageli patenteeritud süsteemidega, millel on piiratud kolmanda osapoole integreerimisvõimalused.

Regulatiivsele vastavuse dokumentatsioonnõuab kontrolljälgi, mida jaemüügi ESL-süsteemid harva pakuvad. Haiglaapteekide ühiskomisjoni akrediteering nõuab ravimite märgistamise täpsuse dokumenteerimist. ESL-i haldussüsteemid peavad logima iga sildi värskenduse koos ajatempli, kasutajavolituse ja sisu muutmise üksikasjadega. Ühe haiglasüsteemi ühiskomisjoni uuringus uuriti konkreetselt nende kooli poolelijätmise kontrolljälje võimalusi; inspektor nõudis dokumentatsiooni märgise täpsuse kontrollimise protseduuride kohta viimase 12 kuu kohta.

Elektroonika ja kõrge{0}}väärtusega jaemüük: reaalajas konkurentsivõimeline{1}}hind

Tarbeelektroonika jaemüük tegutseb hinna{0}}läbipaistval turul, kus kliendid kontrollivad regulaarselt poes seistes nutitelefonides konkurentide hindu. ESL-i väärtuspakkumine nihkub tööjõu kokkuhoiult konkurentsivõimelise reageerimise võimele-võimaldada konkurentide hindu reaalajas sobitada-, mitte oodata üleöö hinnafaili värskendusi.

Konkurentsivõimelise hinna jälgimise integreerimineühendab ESL-süsteemid hinnaanalüüsi teenustega, mis kraabivad pidevalt konkurentide veebisaite. Kui suur konkurent langetab oma lipulaeva nutitelefoni hinda, tuvastab hinnaanalüüsi teenus muudatuse mõne minuti jooksul, hinnakujundusmootor hindab marginaalireegleid ja värskendatud hinnad levivad 3-10-sekundilise võrgu latentsusakna jooksul riiulisiltidele. Üks elektroonikamüüja vähendas hindu{5}}18% võrra, olles rakendanud oma ESL-i infrastruktuuri kaudu reaalajas konkurentsivõimelise hinna sobitamise.

Rikkalik tooteteabe kuvasobib elektroonika jaemüügis tüüpiliste suurema tasuga ostude jaoks. Klient, kes ostab 1500-dollarise sülearvuti, soovib tehnilisi andmeid-protsessorit, mälu, salvestusruumi, ekraani eraldusvõimet ja aku kasutusaega. Suurem formaadis ESL (7,5" ja kõrgem) võimaldab kuvada spetsifikatsioone, mis varem nõudsid prinditud spetsifikatsioonikaarte. Mõned elektroonikamüüjad kasutavad e-paberiga kombineeritud seadmeid hindade ja spetsifikatsioonide jaoks koos väikeste LCD-ekraanidega reklaamivideosisu jaoks,{8}}kasutades iga tehnoloogia tugevusi.

Lisatarvikute ekraankasutab ESL-i manuste müügi edendamiseks. Ekraan, mis näitab teavet "töötab koos:" ühendab põhitooted ühilduvate tarvikute{1}}ümbristega telefonidele, kaablitele sülearvutitele ja mängudele konsoolidele. Manuse dünaamiline hinnakujundus võib pakkuda allahindlusi, mis kuvatakse tarviku ESL-il, kui põhitoote ESL näitab varude taset, mis vajavad liikumist.

Vargusvastane{0}}integratsioonmuutub oluliseks{0}}väärtuslike kaupade puhul. ESL-süsteeme saab integreerida elektroonilise artiklivalve (EAS) ja RFID{2}}põhise varude jälgimisega. Kui EAS-i silt eemaldatakse ilma nõuetekohase desaktiveerimiseta, võib sellega seotud ESL kuvada hoiatuse või muuta välimust. Keerulisemad teostused värskendavad laoseisu reaalajas-, kuna tooted eemaldatakse turvaseadmetest, võimaldades koheselt laovarude-teadlikkust.

Toote elutsükli hinnakujunduselektroonika puhul järgib prognoositavaid mustreid-käivitage esmaklassiline hinnakujundus, konkurentsivõimeline keskmise-hinnakujundus, eluea lõpu--hinnakujundus. ESL võimaldab automatiseeritud olelusringi hinnakujundusreegleid, mis kohandavad marginaale toote vanuse, varude taseme ja järgnevate toodete turuletoomise ajakavade alusel. Uue iPhone'i turuletulekul värskendatakse eelmise põlvkonna ESL-i automaatselt ilma käsitsi sekkumiseta, kasutades lõpphinda vastavalt eelnevalt-määratletud marginaalireeglitele.

Demoüksuse juhtimineelektroonika jaemüügis kasutab ESL-i variante, mis on mõeldud toodete kuvaritele. Need üksused integreeruvad sageli turvalõastuste, toitehaldussüsteemide ja interaktiivsete kioskitega. Ekraan võib jõudeoleku ajal kuvada hindu ja lülituda funktsioonide esiletõstmisele, kui kliendid demotootega suhtlevad. Mõned rakendused kasutavad kliendi kohaloleku tuvastamiseks ja kuvatava sisu vastavalt värskendamiseks lähedusandureid.

Tööstuslikud osad ja MRO: pikad{0}}varude väljakutsed

Hooldus-, remondi- ja operatsioonide (MRO) turustajad ja tööstusosade tarnijad haldavad laoprofiile, mis erinevad oluliselt tarbijate jaemüügist. Tüüpiline MRO-turustaja kannab 100,000+ pika-sabaga jaotusega SKU-d-20% SKU-dest toodab 80% tulust, samas kui 80% SKU-dest on minimaalse liikumisega. Traditsioonilised märgistamismeetodid ebaõnnestuvad majanduslikult, kui etiketi hoolduskulud ületavad aeglaselt liikuvate kaupade tootemarginaali.

Majanduslik-SKU-kõrge arvnihutada ESL ROI arvutused. Toidukaupade jaemüügis tuleb ESL-i tasuvus peamiselt hinnamuutustega seotud tööjõu kokkuhoiust. MRO levitamise korral tuleb tasuvus laoseisude täpsuse parandamisest ja aeglasemalt{2}}liikuvate varude aegumise vähendamisest. Kinnitusdetailide turustaja vähendas varude mahakandmist-31% pärast ESL-i-integreeritud laoseisu jälgimise juurutamist, mis tuvastas enne aegumist soodushindade jaoks aeglaselt liikuvad{7}}varud.

Tehniliste näitajate ekraannõuded meenutavad rohkem apteeki kui toidupoodi. Tööstuslikud osad nõuavad mõõtmete spetsifikatsioonide, materjaliklasside, sertifikaatide ja ühilduvuse teabe kuvamist. Laagriturustaja ESL näitab: osa numbrit, tootjat, ava läbimõõtu, välisläbimõõtu, laiust, kiirust, koormust ja kohaldatavaid spetsifikatsioone (ISO, ABEC jne). Teabetiheduse nõuded tõukuvad suuremate kuvade ja hoolika tüpograafilise disaini poole.

Prügikasti asukohasüsteemidosade turustamisel kasutatakse sageli patenteeritud asukoha kodeerimisskeeme, mis on välja töötatud aastakümnete jooksul. ESL-i integreerimine peab hõlmama asukoha pärandvorminguid, võimaldades samal ajal üleminekut standardiseeritud asukoha kodeerimisele. Muudatuste haldamine muutub sama oluliseks kui tehniline juurutamine-20 aastat kasutatud asukohakoodidega harjunud laotöötajad peavad vormingumuudatustele vastu olenemata süsteemi võimalustest.

Kliendile suunatud{0}}terminalidosade müügipunktides saavad ESL-i integratsioonist kasu. Kui klient soovib osa, esitavad letitöötajad süsteemile päringu ja ESL-ekraanid hoiukohas süttivad või kuvavad kättesaamise juhised. Mõned osade turustajad on juurutanud töövoogu "too counter" - prügikasti asukohtade ESL-ekraanid näitavad valimisjuhiseid ja loenduri töötajate nimesid, võimaldades mitut samaaegset klienditeeninduse suhtlust koos selge järeletuleva identifikatsiooniga.

Komplekteerimis- ja montaažitoimingudkasutage ESL-i, et juhtida komponentide valimist{0}}mitmeosaliste koostude jaoks. Hüdraulikasüsteemi komplekt võib sisaldada pumpa, mootorit, ventiile, liitmikke, voolikut ja vedelikku,{2}}kõiki hoitakse erinevates ladudes. ESL-ekraanid igas kohas näitavad komplekti tellimust, vajalikke koguseid ja valmimise olekut. Koostedokumentatsiooniga integreerimine kuvab koos komponentide tuvastamise kõrval ka tööjuhised.

Tarnija{0}}hallatud inventar (VMI)programmid kasutavad ESL-i nähtavuse jagamiseks. Kui tarnijad haldavad varude taset klientide asukohtades, saab ESL kuvada täiendamise olekut, sissetulevaid tarnekuupäevi ja laoseisu saadavust. See läbipaistvus toetab õigeaegseid tootmisprogramme, mis nõuavad usaldusväärset varuosade kättesaadavust ilma liigsete laoinvesteeringuteta.

ESL vs. alternatiivsed kuvamistehnoloogiad UUS JAOTIS

ESL-i valik ei seisne ainult parima e-paberpaneeli valimises. See on rakenduse jaoks õige kuvatehnoloogia valimine.E-paberkonkureeribLCD riiuliekraanid, segmendiekraanid ja traditsioonilised pabersildid-, millest igaühel on erinevad toimivusnäitajad, kulustruktuur ja rakenduse eelised. Järgmine analüüs loob tehnilise aluse tehnoloogia valiku otsuste tegemiseks.

E-Paberist (EPD) elektroonilised riiulisildid

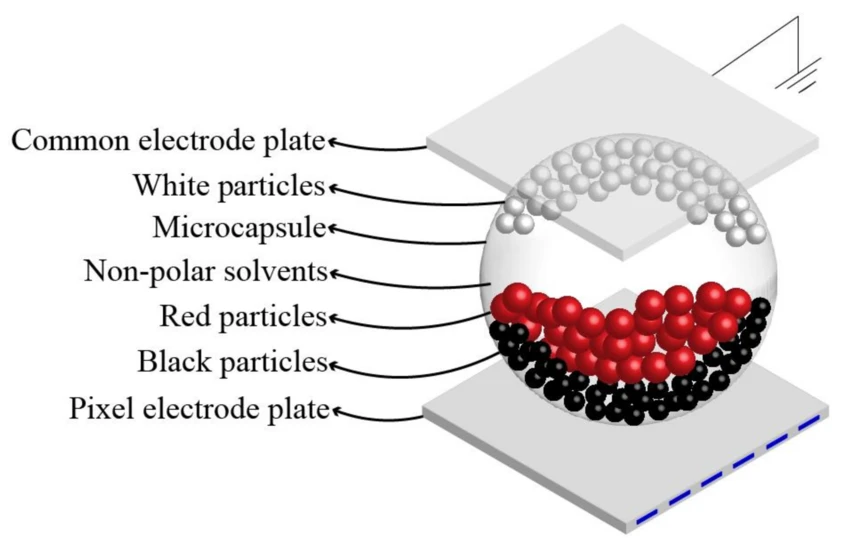

Tööpõhimõte: Elektroforeetiliste osakeste migratsioon mikrokapsli suspensioonis rakendatud elektrivälja all. Bistabil-säilitab pilti ilma toiteta.

Tugevused: null energiatarve staatiliselt (tõeline bistabiilsus), suurepärane loetavus ümbritsevas valguses, laiad vaatenurgad (+170 kraadi), paberitaoline välimus, mis integreerub loomulikult jaemüügikeskkonda, mitme-aastane aku kasutusiga mündielementidest, päikesevalguse loetavus välistingimustes ja suure{4}}heledusega rakendustes.

Piirangud: aeglane värskendus (300-2000 ms täielikuks värskendamiseks), piiratud värvivõime (1–4 värvi kommertstoodetel, täisvärvide esiletõstmine), perioodilist täielikku värskendamist vajavad moonutatud artefaktid, külma temperatuuri jõudluse halvenemine, kõrgem esialgne ühiku hind kui vedelkristallekraanidel.

Kulude struktuur: kuvamoodulid 3-15 dollarit sõltuvalt suurusest ja värvivõimalustest; komplekteerige ESL-i üksused koos kontrolleri, side, korpuse ja akuga 8-40 dollarit; infrastruktuur (lüüsid, haldustarkvara) lisab tüüpiliste juurutuste puhul 0,50–2 dollarit sildi kohta.

Optimaalsed rakendused: hinna-keskne jaemüügimärgistus koos harvade värskendustega (toidukauplused, üldkaubad, apteek), välitingimustes või valgusküllane-keskkond-, juurutused, mis eelistavad aku kestvust värskenduskiirusele, rakendused, mis nõuavad paberit-nagu esteetika.

LCD riiuliekraanid

Tööpõhimõte: LED-taustvalgustusega vedelkristallvalguse modulatsioon. Taustvalgustuse jaoks on vaja pidevat toidet; kuva olekut ei säilitata ilma toiteta.

Tugevused: kiire värskendus (standard 60 Hz, sobib video jaoks), täisvärvide võimalus miljonite värvidega, suur heledus-tähelepanu äratamiseks, võimalus kuvada videot ja animatsiooni, arenenud tehnoloogia koos ulatusliku tarnijate ökosüsteemiga.

Piirangud: pidev energiatarve (3-15 W tüüpiliste riiuliservaga kuvarite puhul), kehv ümbritseva valguse jõudlus (hämardunud välimus eredas jaemüügikeskkonnas), vaatenurga piirangud (tüüpiliselt ±60 kraadi enne värvide nihkumist), taustvalgustuse rike on tavaline rikkerežiim, nõuab juhtmega toiteinfrastruktuuri.

Kulude struktuur: kuvamoodulid 15-50 dollarit olenevalt suurusest; täielikud võrku ühendatud riiuliekraanid 50-200 dollarit; toiteinfrastruktuuri nõuete tõttu ületavad paigalduskulud sageli riistvarakulusid.

Optimaalsed rakendused: reklaamiotsad, kus animatsioon köidab tähelepanu, video{0}}võimelised reklaamikuvad,-ajapiiranguga reklaamikampaaniad, kontrollitud valgustusega keskkonnad (kaubanduskeskuste interjöörid, lennujaamapoed), rakendused, kus elektritaristu on juba olemas.

Segmendi LCD-ekraanid

Tööpõhimõte: Lihtsad vedelkristallsegmendid (nagu kalkulaatori kuvarid), mida juhivad spetsiaalsed segmendidraiverid. Väga väikese võimsusega, kuid piiratud eelmääratletud -märgikomplektidega.

Tugevused: Äärmiselt madal hind (0,50–2 dollarit ekraani kohta), väga madal energiatarve (mikroamprid staatilise kuva jaoks), lai temperatuurivahemik, lihtne sõiduelektroonika, tõestatud töökindlus aastakümnete pikkuse kasutuselevõtuga.

Piirangud: fikseeritud segmendimustrid piiravad kuvatavat sisu (tavaliselt ainult numbrid ja piiratud tähemärgid), puudub graafika, piiratud suuruse valikud, esteetiliselt dateeritud välimus, iga tähemärk nõuab spetsiaalset segmendimustrit.

Kulude struktuur: kuva moodulid mahuga alla $1; täielikud hinnanäidikud 2-5 dollarit; minimaalsed infrastruktuurikulud.

Optimaalsed rakendused: puhas numbriline hinnakuva, kus sisu paindlikkust ei nõuta, äärmuslikud kulu{0}}tundlikud juurutused, suure-mahuga rakendused, mis eelistavad üksuse ökonoomsust võimekusele, karmi keskkonna juurutamine, kus keerukas elektroonika loob usaldusväärsuse riski.

Pabersildid (käsitsi)

Tööpõhimõte: Trükitud pabersildid, mis on sisestatud plastikust hoidikutesse või kleebitud otse riiuliservadesse. Värskendasid kaupluse töötajad käsitsi.

Tugevused: Madalaimad tehnoloogiakulud (ekraani riistvara puhul tegelikult null), piiramatu graafiline paindlikkus, elektroonika tõrgeteta, infrastruktuurinõuded, jaemüügipersonalile tuttav töövoog.

Piirangud: töömahukas-värskendusprotsess (15-30 sekundit sildi kohta kogenud töötajatele), veatihedus (hinnanguliselt 5–15% hinnatäpsuse probleemid tüüpilises jaemüügis), materjalide ja prinditarvikute kulud, piiratud võimalus teostada kiireid hinnamuutusi, etikettide utiliseerimisel tekkivad keskkonnajäätmed.

Kulude struktuur: sildihoidjad 0,10 $-0,50 tk; pabersildid 0,01 $-0,05 tk; jooksvad tööjõu- ja materjalikulud ületavad kõrgsageduslike rakenduste puhul tavaliselt ESL-i elutsükli kulusid 2–4 aasta jooksul.

Optimaalsed rakendused: väga väikesed jaemüügitehingud, kus tööjõukulud on tühised (omaniku -haldatud kauplused), väga madala värskendussagedusega keskkonnad, ajutine või hüpik{1}}jaemüük, kus infrastruktuuri investeering ei ole õigustatud, rakendused, mis nõuavad ebatavalisi füüsilisi vorminguid, ei ole elektroonilistes valikutes saadaval.

Tehnoloogia valiku raamistik

Kuvamistehnoloogia valiku kriteeriumid hõlmavad mitmeid tegureid, mida tuleb kaaluda vastavalt rakenduse prioriteetidele.

Värskendamise sagedusmõjutab tugevalt tehnoloogia valikut. Rakendused, mida värskendatakse vähem kui kord nädalas, õigustavad harva ESL-i investeeringuid; pabersildid jäävad säästlikuks. Igapäevaste värskendustega rakendused jõuavad ESL-i kasumisse 2–3 aasta jooksul. Mitme igapäevase värskendusega rakendused eelistavad ESL-i ökonoomikat.

Sisu keerukusmõjutab tehnoloogia valikut. Puhas numbriline hinnanäidik võib kasutada segmendi LCD-d madalaima hinnaga. Hinnad pluss piiratud tekst (toodete nimetused, ühikuhinnad) sobivad e-paberkandjal ESL. Rikkalik graafiline sisu või video nõuab suurematest energiakuludest hoolimata LCD-ekraani.

Keskkonnatingimusedvalikuid piirata. Tugev ümbritsev valgus (väljas, aknad, ere jaemüügivalgustus) soodustab e-paberi peegeldavat ekraani. Kontrollitud valgustuskeskkonnad võivad LCD-d tõhusalt kasutada. Äärmuslikud temperatuurid (jahutus, välistingimustes) nõuavad paneelide vastavaid hinnanguid, olenemata tehnoloogia valikust.

Elektritaristu kättesaadavusmäärab sageli teostatavuse. Asukohad, kus pole toidet või kus töötav toide oleks ülemäära kallis, nõuavad peamiselt akutoitega -ESL-i. Kohtades, kus toiteinfrastruktuur on juba paigas (üleval-riiulivalgustusahelad), võib kaaluda LCD-ekraani võimalusi.

Omandi kogukulu analüüspeaks kaaluma:

Need arvud varieeruvad kohalike tööjõukulude, värskenduste sageduse ja kasutuselevõtu ulatuse põhjal oluliselt. Arvutused eelistavad tavaliselt kooli poolelijätmist arenenud majandusega riikide tööturgudel, kui uuendussagedus on suurem kui 1-2 korda nädalas.

Hübriidkasutusstrateegiad

Vähesed jaemüüjad kasutavad kõigis rakendustes ühte kuvamistehnoloogiat. Hübriidstrateegiad viivad tehnoloogia vastavusse rakendusnõuetega ühes jaemüügikeskkonnas:

E-paber hinna jaoks, LCD reklaamimisekskasutab ESL-i rutiinseks hinnakujunduseks kogu poes, rakendades samal ajal LCD-ekraane otstes, kassaalades ja reklaamikohtades, kus videovõimalus ja kõrge heledus köidavad klientide tähelepanu. See lähenemine hõlmab kooli lõpetamise tõhususe eeliseid enamiku siltide puhul, säilitades samal ajal reklaamide paindlikkuse seal, kus see on kõige olulisem.

Segmenteerige LCD hinna jaoks, e-paber teabe saamisekskasutab odavaid segmendikuvareid puhtalt numbrilise hinnakujunduse jaoks, kasutades samal ajal suuremaid e-paberkuvareid üksikasjaliku tooteteabe jaoks, kui sisu keerukus õigustab lisatasu. See lähenemisviis minimeerib suure mahuga-põhisiltide kulusid, võimaldades samal ajal rikkalikku teabe kuvamist, kus kliendi väärtus õigustab investeeringut.

Temperatuuri{0}}vööndi tehnoloogia sobitaminekasutab standardset ESL-i ümbritsevates jaemüügipiirkondades, kasutades samal ajal laia-temperatuuri variante jahutustsoonides ja potentsiaalselt valides tugevama segmendi kuvarid sügavkülmikuosades, kus isegi laia-temperatuuri e-paberi jõudlus muutub marginaalseks. Tehnoloogia valikul järgitakse pigem keskkonnanõudeid kui ühtseid spetsifikatsioone.

Skaalake{0}}sobiv infrastruktuurvõib kasutada ESL-i koos täieliku võrguinfrastruktuuriga suurtes -vormingus poodides, juurutades samal ajal eraldiseisvaid segmendiekraane või isegi pabersilte väiksemates vormingutes poodides, kus infrastruktuuriinvesteeringud ei ole majanduslikult mastaapsed. Tehnoloogia valikul arvestatakse tehniliste nõuete kõrval ka kasutuselevõtu ulatust.

Arenevad tehnoloogiad

Kiire{0}}EPD-uuringud

Laboratoorsed demonstratsioonid on saavutatud75Hz värskendussageduse-paberpaneelidel-, mis lähenevad LCD territooriumile. Need demod tööstuskonverentsidel on tõeliselt muljetavaldavad, kuid tootmise juurutamine jääb kaugele.

Peamised lubavad tehnoloogiad hõlmavadvedelkristalllisandidmis segavad elektroforeetilist vedelikku ühenditega, mis kutsuvad esile tagasivooluefekti. Uurimistööd näitavad kiiruse 2,8-kordset paranemist, vähendades samal ajal sõidupinget 50%.Õhukesed-kile eesmised-tasapinnalised laminaadidvähendada osakeste migratsiooni kaugust.Uudsed nanoosakeste koostisedoptimeerida pinna laengu karakteristikuid ja vähendada hüdrodünaamilist raadiust. Jamasinõppe{0}}optimeeritud lainekuju genereeriminekohandub reaalajas{0}}oleku- ja keskkonnatingimustega.

Neid tehnoloogiaid arendatakse edasi. Tootmise ESL toodete täpsustamine laboritulemuste põhjal ei ole soovitatav.

Värvi E{0}}Paber Evolution

E Ink Gallery 3tehnoloogia näitab, kuhu liigub värviline EPD. Must/valge värskendus on langenud350 ms, võrreldes 2000 ms varasemate põlvkondadega. Kiire värvirežiim tabab500 ms. Standardne värvirežiim töötab750-1000 ms. Parima kvaliteediga värvirežiim vajab endiselt1500 ms.

Värviline EPD on valitud rakenduste puhul üleminekul "vaevu kasutatavast" "praktiliselt elujõuliseks". Oodake jätkuvat paranemist, kuid monokroom säilitab kiiruse ja võimsuse eelised määramata ajaks osakeste füüsikaliste erinevuste tõttu.

Süsteemi projekteerimise jõudlusspetsifikatsioonid

Minimaalsed elujõulised spetsifikatsioonid

Üldise jaemüügiriiuli märgistuse korral tähistavad need numbrid põrandat:

Värskendusaegglobaalse režiimi puhul peaks jõudma 2000 ms või rohkem, osalise režiimi puhul 500 ms või rohkem.Kontrastsuse suhepeab ületama 8:1.Resolutsioonpeaks jõudma vähemalt 100 DPI-ni.Vaatenurkpeab olema 170 kraadi või laiem.Töötemperatuuri vahemikpeaks katma 0 kuni 40 kraadi.Aku tööiga2 värskendusega päevas peaks ületama 5 aastat.

Täiustatud spetsifikatsioonid

Nõudlike rakenduste jaoks-sagedased värskendused, külmhoidla, reklaamsisu-spetsifikatsioonid on rangemad:

Värskendusaegpeaks jõudma 1000 ms globaalse, 300 ms osalise jaoks.Kontrastsuse suhepeaks ületama 12:1.Resolutsioonpeaks jõudma 120 DPI või kõrgemale.Värvivõime(3-4 värvi) muutub asjakohaseks.Töötemperatuuri vahemikpeaks ulatuma -25 kraadist kuni 50 kraadini.Aku tööiga4 värskendusega päevas peaks ületama 3 aastat.

Spetsifikatsiooni kinnitamine

Tarnija spetsifikatsioone tuleks kontrollida realistlikes tingimustes. See ei ole valikuline, -andmelehe nõuete ja tootmise jõudluse vahel on ilmnenud olulisi lünki.

Testige värskendusaega minimaalsel ja maksimaalsel töötemperatuuril, mitte ainult toatemperatuuril. Kinnitage kontrastsussuhet tegelikes poe valgustingimustes, mitte laborivalgustuses. Kinnitage aku tööea prognoosid kavandatud värskendussageduse ja sisutüübiga-tarnija prognoosid eeldavad tavaliselt parimat-juhtumit. Kontrollige süsteemi-taseme värskenduse latentsust sihtmärgiste arvuga, et tagada võrguarhitektuuri sobiv skaleerimine.

Tehnoloogia ja rakenduse sobitamine

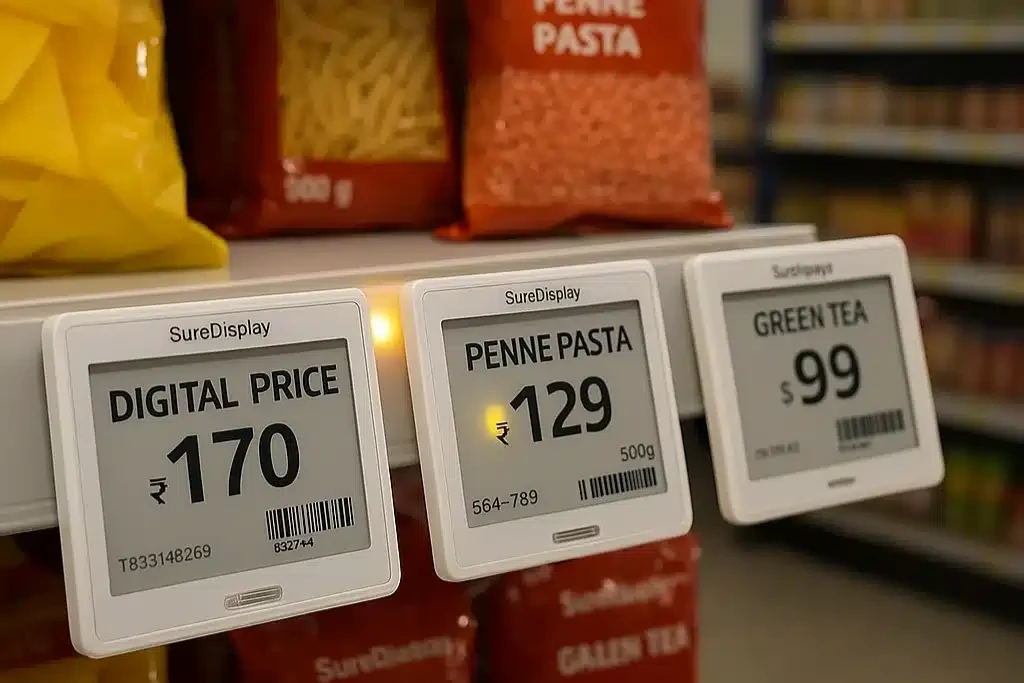

Elektroonilise riiulisildi tehnoloogia valik taandub lõpuks võimaluste vastavusse viimisele nõuetele. Elektroforeetiliste ekraanide füüsika seab kindlad piirid-värskendussageduse, temperatuuritundlikkuse ja varikujutiste käitumise-, mida ükski optimeerimine ei ületa. Nende piiride mõistmine võimaldab realistlikku süsteemi disaini ja sobivat tehnoloogia valikut.

Juurutuste puhul, kus piirangud sobivad rakendusega -mõõdukad värskendussagedused, keskkonnatemperatuuri töö, hinna-keskne sisu-, pakub ESL veenvat väärtust tänu tööjõu kaotamisele, hinnakujunduse täpsuse parandamisele ja toimimise paindlikkusele. ESL-i piiranguid eiravate rakenduste puhul võivad sobivamaks osutuda -kõrge-sageduslikud värskendused, äärmuslikud temperatuurid, rikasmeedia sisu-alternatiivsed tehnoloogiad või hübriidmeetodid.

Tehnoloogia areneb edasi. Värskendussagedus paraneb järk-järgult. Värvivõime laieneb. Temperatuurivahemikud laienevad. Kuid põhifüüsika jääb alles. Edukas ESL-i juurutamine nõuab nende piirangute piires töötamist, mitte teesklemata, et neid pole olemas.
