Põhiline erinevus, mida peate kõigepealt teadma

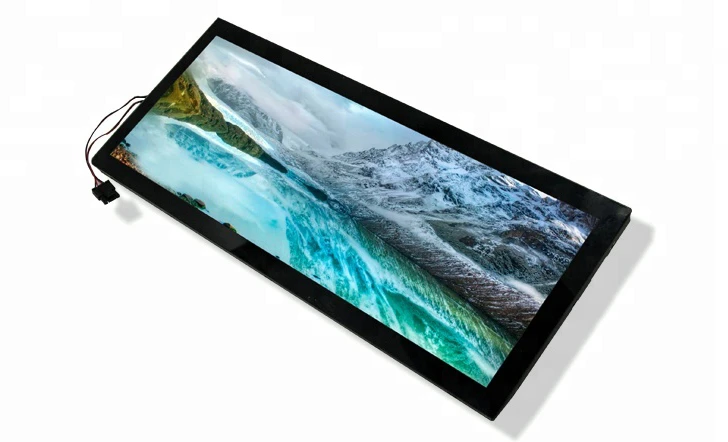

LCD-ribaekraanid ja LED-ribaekraanid töötavad täiesti erineval viisil. Kui olete sellest aru saanud, muutub nende vahel valimine palju lihtsamaks.
LCD-ribaekraanidtöötage tagant tuleva valguse juhtimisega. Seal on taustvalgustuse seade ja vedelkristalli molekulid keerduvad ja pöörduvad, et valgust läbi lasta või seda blokeerida. Kristallid ise ei tooda valgust,{2}}need on sisuliselt värvifiltritega aknaluugid.
LED riba ekraanidteevad ise valgust. Väikesed punased, rohelised ja sinised LED-id toodavad korraga nii valgust kui ka värvi. Iga piksel on oma väike valgusallikas.
Heledus
Heledus määrab, kus ekraan tegelikult töötab. Me mõõdame sedanitsid (cd/m²), ja on rangeid piiranguid, millest nutikate paigaldusnippidega mööda ei saa.

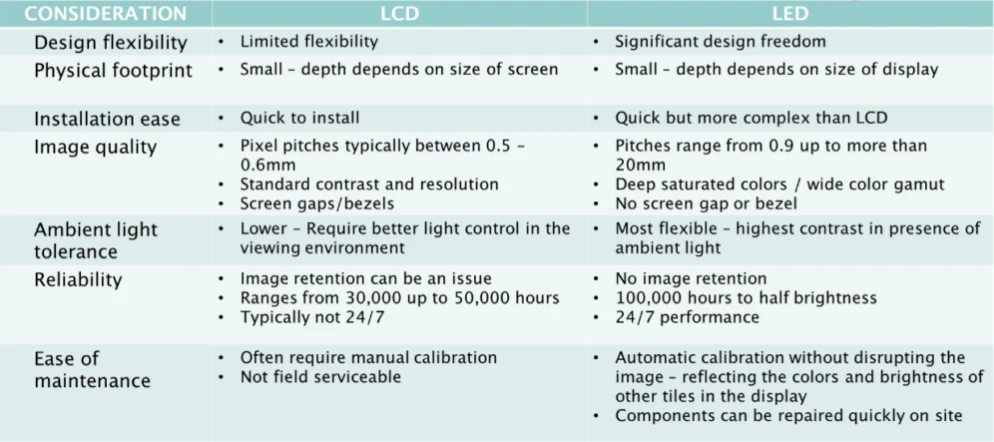

Kontrollitud valgustusega siseruumides jaemüügiks vajate vähemalt350 niti. Kuskil500-700 vahemikustöötab paremini. Asetage see ekraan akna lähedale ja äkki vaatate700 miinimum, koos1000-1500olles turvalisem. Kaudse päikesega pool{1}}välispaigad lükkavad selle edasi2000-3500 niti. Täielikult väljas otsese päikesevalguse käes?5000 niti minimaalselt, ja enamik paigaldajaid soovitab6000-8000.
LCD-ekraan ületab umbes 2500 nitija sinna jõuavad ainult spetsiaalsed suure{0}}heledusega mudelid. Need seadmed töötavad paksemalt-võib-olla 40-60% sügavamalt ja põlevad kiiremini.
LED algab 800-st ja ületab 10 000 niti.
Täielik välitingimustes tähendab LED.

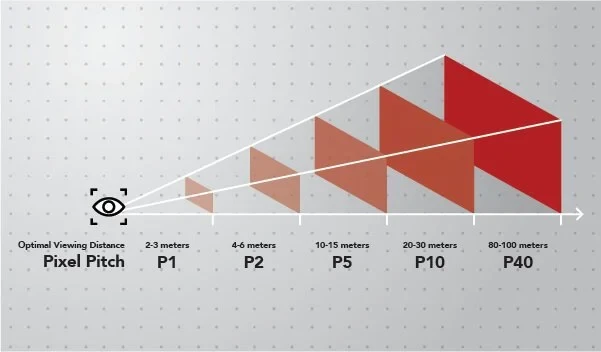

Pikslite tihedus ja vaatamiskaugus
LCD ribaekraanidel on tehases fikseeritud pikslite arv. Võtke 37-tolline LCD-riba ekraan eraldusvõimega 1920 × 540. Saate järjepidevuse60+ PPIükskõik kus sa seisad. See on poole meetri pealt terav, viie meetri pealt tarbetu.
LED-ribaekraanid võimaldavad teil valida pikslitihedusepikslite kõrgus. Matemaatika on lihtne: võtke pikslite samm millimeetrites ja korrutage 1,0–1,5-ga, et saada optimaalne vaatamiskaugus meetrites.
P4.0on koht, kus enamik projekte{0}}katab4-6 meetrit maguskohtmis sobib kaubanduskeskuste rajatiste, lennujaama viitade ja jaemüügipoe akende jaoks. Vajadusel pingutage.P2.0talub 2–3 meetrit ja maksate ligikaudu topelt.P1.2on olemas nende harvade olukordade jaoks, kus inimesed seisavad suurest LED-seinast käeulatuses. 5x kallima hinnaga.
LCD on mõttekas, kui vaatajad jõuavad lähemale kui 2 meetritja näitate üksikasjalikku teksti või graafikat.LED võidab, kui vaatekaugus ületab 2,5 meetritja visuaalne mõju on tähtsam kui peenes kirjas.
Kontrastsuhe: miks LED võidab tumedal taustal
Kontrastsuse suhe mõõdab erinevust kõige eredama valge ja tumedaima musta vahel, mida ekraan suudab toota.
LCD-l on siin struktuurne probleem. Taustvalgus töötab kogu paneelil kogu aeg. Kui soovite näidata musta värvi, ei saa need pikslid valgust täielikult blokeerida. Päris musta asemel saad tumehalli. IPS-paneelid tavaliselt saavutavad1000:1 kuni 1500:1kontrast. VA paneelid saavad paremini hakkama3000:1 kuni 5000:1.
Iga LED-piksel võib täielikult välja lülituda. Voolu puudumine tähendab valguse puudumist, mis tähendabtegelik must. Tavalised SMD LED-paneelid tabasid5000:1 kuni 8000:1. Kõrgema-otsa COB LED ulatub10 000:1 või isegi 100 000:1.
Kui teie sisu kasutab tumedat tausta või suure{0}}kontrastsusega logosid, on see oluline. Heledal taustal teksti puhul ei pane enamik inimesi seda tähele.
Värvi jõudlus
LCD-ribaekraanid katavad tavaliselt72-100% sRGB-st, tööta sisse8-bitine värvisügavus (16,7 miljonit värvi), ja saavutadaΔE värvi täpsus vahemikus 2-5. Järjepidevus on nende tugevus-taustvalgus hajub ühtlaselt, nii et värvid ühtivad kogu paneeli ulatuses ilma kalibreerimiseta.
LED pakub laiemat spektrit(90–140% sRGB)ja sügavam värvisügavus(10–16 bitti, üle miljardi värvi). Täpsus on kehvem, kuna ΔE töötab 3-6 ja värvide sobitamine moodulite vahel nõuab tööd. Iga tõsine LED-installatsioon hõlmab kolorimeetripõhist kalibreerimist.
Värskendussagedus ja kaamera jäädvustamine
Värskendussagedus muutub tõeliseks probleemiks, kui inimesed teie ekraani pildistavad või filmivad. Seda juhtub praegu jaemüügi- ja avalikes kohtades pidevalt.
LCD töötab kell60Hz standard, 120 Hz on saadaval esmaklassilistel mudelitel. See sobib inimsilmadele, kuid võib tekitada triipe, kui keegi oma telefoniga videot filmib. Tavaliselt töötavad kaubanduslikud LED-paneelid1920Hz kuni 3840Hz, mis välistab need skannimise{0}}artefaktid, mis kuvatakse nutitelefoni kaadrites.
Kas soovite seda ise testida?Salvestage ekraan oma telefoni aegluubis{0}}režiimis kiirusega 240 kaadrit sekundis. Pilti kerivad horisontaalsed mustad ribad tähendavad, et värskendussagedus ei ole piisavalt kõrge.
Paneeli tehnoloogia

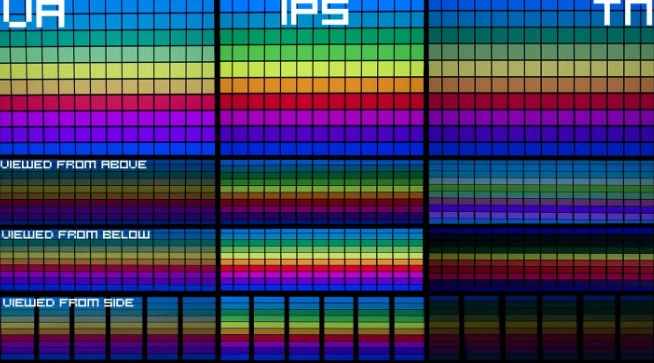

LCD-paneelide tüübid
IPS (sisene-tasapinna vahetamine)paneelid teile annavad178 kraadi / 178 kraadi vaatenurgadsuurepärase värvitäpsusega. Reaktsiooniaeg on 8-14 ms ja musta tase on mõõdukas-, märkate pigem hallikasmusta kui päris musta. Need sobivad hästi mitme nurga alt vaadatavate riiuliservade kuvarite ja menüütahvlite jaoks, kus värvide täpsus on oluline.
VA (vertikaalne joondus)paneelid pakuvad178 kraadi / 160 kraadi vaatenurgad. Vertikaalne jõudlus halveneb sageli äärmuslike nurkade korral. Värvitäpsus on hea, reageerimisaeg kiirem (4-8 ms) ja musta tase ületab IPS-i. Need sobivad videorohke sisuga ja tumedaid värvilahendusi kasutavatele kaubamärkidele.
ADS/AFFS variandidon tööstusliku{0}}klassi valikud, millel on laiendatud temperatuuritaluvus alates-30 kraadi kuni +80 kraadi. Tasub tasuda ainult transportimisel või ekstreemsetes keskkondades.
LED-pakendite tehnoloogiad
Terminoloogia läheb kiiresti segaseks.

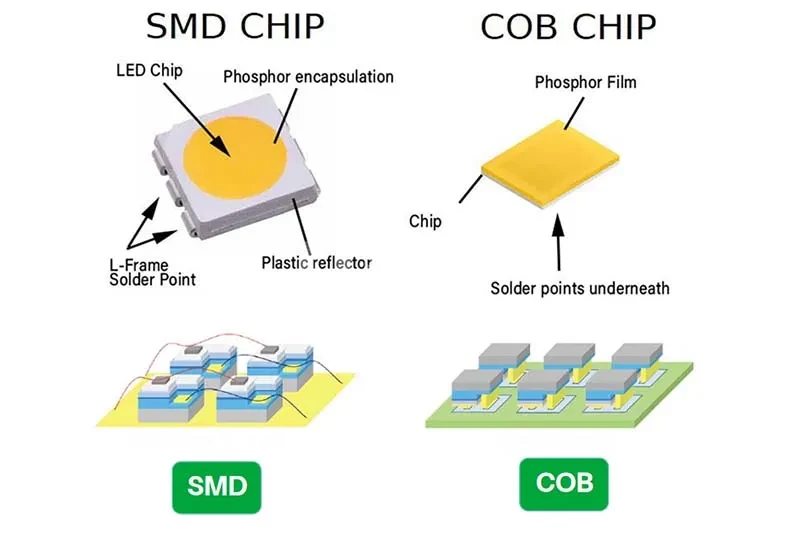

SMD (pinna{0}}paigaldusseade)domineerib sise- ja pool{0}}välispaigaldistes. Kolm LED-kiipi (punane, roheline, sinine) kinnitatakse ühele kronsteinile ja kapseldatakse vaiku. Pikslite kõrgused on vahemikus P1.0 kuni P10.
Haavatavused on tõelised: katmata LED-pinnad võivad saada füüsiliselt kahjustada, niiskus võib imbuda vaigu piiridesse ja otsene sõrmekontakt võib komponente paigast nihutada. Jaemüügikorruste ja ühistranspordijaamade puhul, kus inimesed võivad ekraani puudutada, on see oluline.
COB (kiip-pardal-)paigaldab LED-kiibid otse PCB-alusele, seejärel katab kõik ühtlase kaitsekihiga. Kogu mooduli pind annab pikslitevahelise valgust-neelava katte tulemuseks sileda ja pideva -parema füüsilise vastupidavuse, niiskuskindluse ja parema kontrasti. Kulud jooksevad30-50% kõrgemkui samaväärne SMD.
GOB (liim-pardal-)on kompromissvariant: standardne SMD-tehnoloogia koos epoksükattega, mis lisatakse pärast kokkupanekut. COB-nagu kaitse madalama hinnaga. Pikema UV-kiirgusega kokkupuute korral näete kerget heleduse vähenemist (5–10%) ja võimalikku kollasust.

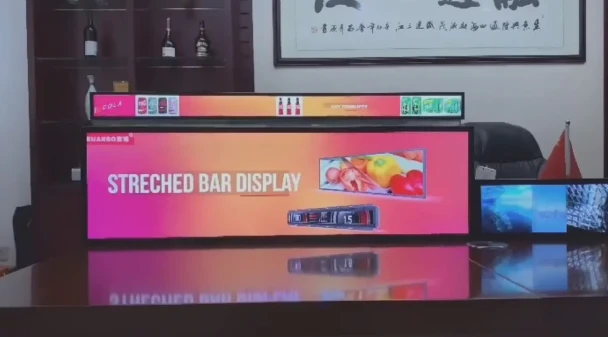

Native vs. lõigatud paneelid
Ribaekraanide tootjad saavad oma paneele kahel viisil ja erinevus on olulisem, kui enamik ostjaid mõistab.
Natiivsed ribapaneelid
Nende valmistamisel kasutatakse spetsiaalselt üli{0}}laia kuvasuhte jaoks loodud tootmismaske. Mõõtmed on algusest peale tahtlikud. Tarnijatele meeldibBOE, AUO, Innolux ja CSOTluua spetsiaalseid venitatud{0}}vormingus tootesarju.
Mida saate: ühtlane taustvalgustuse jaotus kuni servadeni, konstruktsiooni täielik terviklikkus standardse klaasipaksusega, ühtlased tihendid kogu perimeetri ümber ja standardsed eraldusvõime mustrid, nagu1920 × 158, 1920 × 360 või 1920 × 540.
Lõigatud ja muudetud paneelid
Need algavad standardsetest 16:9 paneelidest, mis lõigatakse pärast valmistamist füüsiliselt varda mõõtudeks. 1920 × 1080 paneel võib muutuda mitmeks 1920 × 270 ribaks.
Lõikamine purustab klaasikihtide vahelise tihendi-servadest lekib valgust. Klaasi terviklikkus saab lõikejoonte juures ohtu, mis tähendab rohkem purunemist transportimise ja paigaldamise ajal. Algne taustvalgustus oli mõeldud täispaneeli jaoks, nii et osalised paneelid saavad ebaühtlase valgustuse. Ja need kahjustatud tihendid lasevad niiskust sisse, kiirendades aja jooksul vedelkristallide lagunemist.
Lõigatud paneelide märkimine:otsige mitte{0}}standardseid vertikaalseid eraldusvõimeid, nagu158, 203 või 270 pikslit. Küsige paneeli tehnilisi andmeid koos tegelike tootja osanumbritega. Päris omamaistel paneelidel on tarnijate kataloogides dokumenteeritud mudelinumbrid.
Lõigatud paneelid on 30-50% odavamad.Allahindlus on olemas, kuna kvaliteet on tõesti madalam.
Päris rakendused

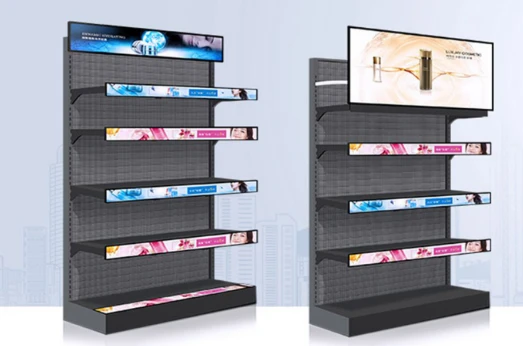

Jaemüügiriiulite{0}}ekraanid
Teil on juhitav sisevalgustus, inimesed seisavad väga lähedal (mõnikord alla meetri, kui nad küünivad toodete järele) ja sisu, mis koosneb peamiselt tekstist ja hinnakujundusest. Lisaks on teil tõenäoliselt kümneid või sadu neid asju.
LCD võidab siin ja see pole eriti lähedal.Keegi ei seisa 4 meetri kaugusel riiuliservast. Teie vaatajad on lähedal, mis tähendab, et tegelikult vajate seda pikslitihedusega LCD-ekraani. Tekst näeb terav välja, kuna LCD-ekraan käsitleb alampikslite renderdamist. Ja kui ostate 2 ühiku asemel 200 ühikut, suureneb see LCD ja LED-i hinnavahe tõesti.
Õhuke profiil aitab ka. Enamik riiuli{1}}äärte kinnitussiine loodi LCD mõõtmeid silmas pidades, nii et te ei võitle riistvara vastu.
Midagi selles500-700 niti vahemik IPS-paneelidegatöötab hästi. VA toimib siis, kui kõik lähenevad samast suunast, kuid nii ostetakse harva. Veenduge, et saaksite omapaneele ja suurust-, mida tavaliselt vaatate23-42 tolli vahemik.
Transporditeabe ekraanid
Rongid, bussid, lennujaamad. Keskkond on karm, kuna inimesed ei mõtle sellele enne, kui midagi puruneb. Pidev vibratsioon. Temperatuurikõikumised, mis tapaksid olmeelektroonika. Ja need asjad töötavad 18+ tundi päevas.
Põhimõtteliselt teevad selle otsuse teie eest sertifitseerimisnõuded.Raudteetööstusel on EN50155, autotööstus vajab E-Marki sertifikaati ning vedelkristallekraani heakskiitmise viisid on välja töötatud ja hästi{2}}dokumenteeritud. LED-sertifikaat transpordile? Ikka järele jõudmas.
Lisaks paberimajandusele on tööstuslikel LCD-kinnitussüsteemidel aastakümneid tõestatud vibratsioonikindlus. Kaal on oluline ka siis, kui panete sõidukitesse näidikuid. Ja kuna inimesed istuvad või seisavad suhteliselt lähedal, ei raiska te LCD-ekraani eraldusvõime eelist.
Soovite tööstusliku -reitinguga IPS-paneele, mis suudavad vähemalt hakkama saada-20 kraadi kuni +60 kraadi. Vibratsiooni andmed peaksid näitama1G pidev tolerantsi miinimum, ideaalis 3G löögikindlusega. Heledus ümberringi700-1000 nititalub akende pimestamist.

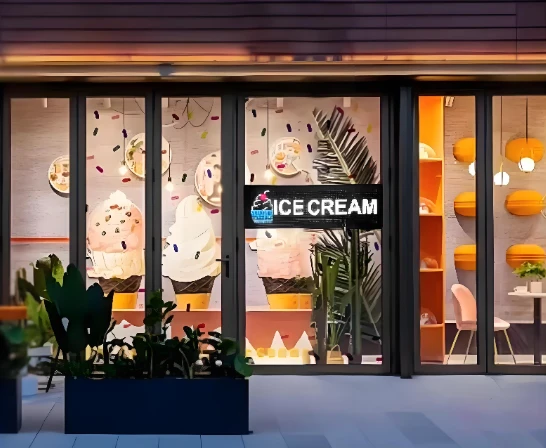

Väljapanekud poe esiküljel ja akendel
Päikesevalgus muudab kõike. Me räägime100 000 luksikuvatakse selgel päeval. LCD ei saa siin füüsiliselt võistelda.
LED on ainuke reaalne võimalus õues.Otsese päikesevalguse vastu võitlemiseks vajate 5000–8000 niti ja see pole lihtsalt midagi, mida LCD suudab pakkuda. Ilmastikukindlus on samuti oluline, kuna sooviteIP65 või paremesipinnal. Pikemad vaatamiskaugused (inimesed üle tänava, mööduvad autod) tähendavad, et maksate LCD pikslitiheduse eest niikuinii üle.
Mine kaasaP3-P6 pikslite sammolenevalt sellest, kui kaugel teie tüüpiline vaataja on. Veenduge, et saate3840 Hz värskendusnii et see pildistab hästi sotsiaalmeedias. Töötemperatuuri vahemik peaks taluma kõike, mida teie kohalik kliima seda ette näeb.

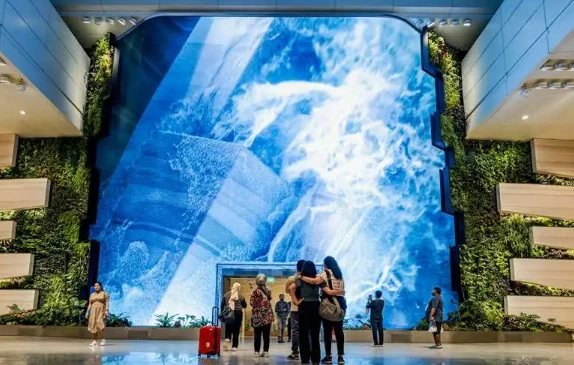

Suuremahulised-paigaldised siseruumides
Kaubanduskeskused, lennujaamad, konverentsikeskused, ettevõtete fuajeed. Suured kõrgete lagedega ruumid ja vaatajad, kes võivad olla 20 meetri kaugusel.
Sujuv tegur on see, mis tapab LCD siin.Suurim LCD-paneel, mille leiate, on umbes 88 tolli. Kas soovite kauem minna? Plaate paneele kokku ja need raamid on nähtavad. Disainerid püüavad raamid esteetikasse lisada.
LED-moodulid lukustuvad sujuvalt.Kas soovite 30-meetrist pidevat ekraani? LED tegeleb sellega. Kumer installatsioon, mis mähib ümber samba? LED tegeleb sellega. Vaatekaugused nendes ruumides ühtivad ideaalselt P2,5-P4 pikslite sammuga, mis on LED-i magus koht nagunii.
Premium-paigaldiste jaoksP2.5töötab hästi. Tavalise kommertstööga läheb hästiP3-P4. Heledus sõltub ruumist, kuid tavaliselt800-1500 nitihõlmab enamikku siseruumide stsenaariume. Kindlasti ostke eesmine-juurdepääsumoodul, sest keegi peab seda asja lõpuks hooldama ja te ei taha seletada, miks peate ekraani tagaküljele juurdepääsuks kaubanduskeskuse osa sulgema.

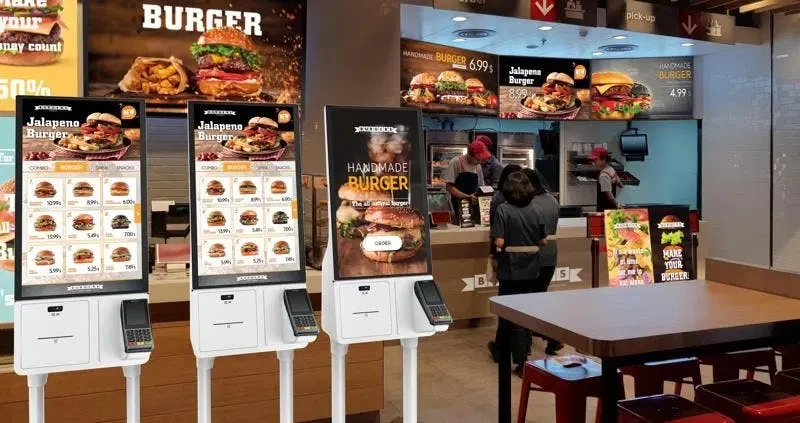

Restoranide ja QSR-i menüütahvlid
Eelarve on siinkohal oluline. Restorani marginaalid on õhukesed ja omanikud kontrollivad iga varustuse ostu.
Sisu on valdavalt tekst koos aeg-ajalt toidupildistamisega.LCD renderdab teksti kaunilt.Vaatekaugus on tavaliselt 1,5–4 meetrit, kus kumbki tehnoloogia töötab tehniliselt hästi, kuid LCD-ekraani ostmine ja kasutamine maksab oluliselt vähem.
Arvestada tuleb ühe asjaga: köögid tekitavad rasva ja auru. Isegi söögisaalis rändab see kraam. Tahad ekraanile mingit kaitseklaasi. Karastatud klaasist kattekiht on standardne. Kui teete iseteeninduse-tellimusi,PCAP-i puutevõimelisab kuludele võib-olla 15-20%, kuid avab uusi funktsioone.
Heledus ümberringi500-700 nititoimetab tüüpilise restorani valgustusega.IP54 esipinnaltuleks pidada kohustuslikuks, mitte valikuliseks.
Pikaajalised-kulukaalutlused
Algkulud on alles algus. Allpool on umbkaudne võrdlus. Tulemused sõltuvad elektritariifidest, kasutusharjumustest ja sellest, kas midagi läheb katki.
LCD-ribaekraani jaoks (37-tolline ekvivalent):omandamine kestab umbes$40012-tunnise igapäevase töötamise võimsus maksab olenevalt tariifidest võib-olla 8 dollarit aastas, hoolduseks eraldage aastas umbes 40 dollarit ja taustvalgustuse vahetamine umbes 4. aastal lisab umbes 150 dollarit.Umbes 800 dollarit viie aasta jooksul.
Samaväärse kuvapinnaga LED-riba ekraani puhul P2.5:omandamine jookseb ringi$900, maksab toide samadel tingimustel veidi rohkem ehk 13 dollarit aastas. Hooldusreservid võivad olla väiksemad, kuna LED kipub olema vastupidavam. Kui ostetakse korralik kvaliteet, ei ole moodulit tavaliselt viie aasta jooksul vaja vahetada.Kokku kuskil 1050-1100 dollarit.
LED töötab viie aasta jooksul umbes 35% rohkem kui LCDtüüpilistes sisetingimustes.
Matemaatika nihkub erinevate olukordade jaoks. Pikem kasutusviis eelistab LED--LCD-taustavalgustust kiiremini pärast 5. aastat, samas kui LED-i heledus on 70%+ kuni 8. aastani. Välispaigaldised suurendavad suure-heledusega LCD-mudelid $800+-ni, pakkudes samas halvema eluiga, muutes LED-i kulu-võrdväärseks või odavamaks. Suured õmblusteta paigaldused nõuavad keerulist raami joondust LCD-ekraaniga ja mastaabis vähendab LED-i lihtsam kokkupanek tööjõukulusid piisavalt, et see vahe katta.
Mida ostes küsida
LCD ribaekraanide jaoks
Alustage paneelist endast. Tahad teadakes selle tegelikult tegi (BOE, AUO, Innolux)ja konkreetne mudeli number. See on oluline, sest see on viis, kuidas kinnitate, et saate oma paneeli, mitte midagi, mis on standardkuvarilt maha lõigatud. Lõigatud paneelid on mingil põhjusel odavamad.
Heleduse andmed võivad olla eksitavad. Mõned tootjad mõõdavad paneeli keskel, kus see on kõige heledam, teised annavad teile kogu pinna keskmise.Küsige, millist meetodit nad kasutasid.700-nitine keskmõõt võib nurkades olla ainult 550 niti.
Hankigetaustvalgustuse tüüpkirjalikult, kuna serva{0}}valgustusega ja otse-valgustusega on erinevad ühtlusomadused.Värvigammatuleks määrata protsendina sRGB-st või mõnest muust standardist, mida saate tegelikult kontrollida. Ärge aktsepteerige vastusena lihtsalt "head värvide reprodutseerimist".
Ka operatiivsed asjad on olulised:temperatuurivahemik, MTBF näitajad, mida garantii täpsemalt hõlmab (ainult paneelid? taustvalgus? toiteplokk?). Ja veenduge, et teate paigaldusliidese mõõtmeid enne paigaldusriistvara kavandamist.
LED-ribaekraanide jaoks
LED-i kvaliteet varieerub tohutult jakiibi tootjaon teie esimene vihje.Nationalstar, Kinglight, Cree, Nichiaon nimed, mida soovite näha. Üldine "kvaliteetne-LED" ei tähenda midagi.
Ärge usaldage pikslite sammu spetsifikatsioonilehte.Tooge pidurisadulad, kui teete tehase ülevaatust.
Värskendussagedust on lihtne ise kontrollida. Tõmmake telefon välja, lülitage aegluubis videole-240 kaadrit sekundis ja salvestage ekraan. Pilti kerivad mustad ribad tähendavad, et värskendussagedus ei vasta sellele, mida nad väitsid. See võtab 30 sekundit ja on säästnud kliente halbadest ostudest.
Heleduse mõõtmine on teine valdkond, kus tootjad loovad. Kui kulutate tõsist raha,ülevaatusele kaasa võtta kalibreeritud arvesti. Ekraan, mille võimsus on 6000 niti ja mis tegelikult annab 4500 niti, ei lõika seda otsese päikesevalguse käes.
Mõned vähem ilmsed asjad, mida naelutada: onvärvi kalibreeriminesisaldub saates või on see lisatasu? Mis ontasasuse taluvusmoodulite vahel? (Nähtavad õmblused pärinevad sageli moodulitest, mis ei istu ideaalselt samal tasapinnal.) Kui kaua need tagavadvarumooduli saadavus? Vähemalt viis aastat, sest ekraan, mida te ei saa parandada, on vastutus. Ja hankigesurnud pikslite poliitikakirjalikult tegelike numbritega, mitte ainult "tööstuse standard aktsepteeritava määraga".
Niisiis, milline neist?
LCD töötab paremini:lähivaatamine alla 1,5 meetri, teksti-raske sisu, standardne sisevalgustus, eelarve-teadlikud projektid, alla 3 meetri pikkused installatsioonid, puute-toega rakendused ja vibratsiooniprobleemidega transpordikeskkonnad.
LED on mõttekam:vaatamiskaugused üle 3 meetri, domineeriv video-sisu, kõrge ümbritseva valgusega keskkonnad, mis tahes pool-välis- või välisrakendused, esmaklassiliste brändide esitlused, üle 5 meetri sujuvad jooksud, 24/7 toimimine, mis on kavandatud kauemaks kui 5 aastat, ja kumerad või arhitektuursed installatsioonid.
1,5–3-meetrine vaateulatus standardse sisevalgustusega võib minna mõlemale poole. Vaadake muid tegureid. Arvestage kokku, millised eelised on konkreetse projekti jaoks olulised.Kui see on peaaegu ühtlane, võidab LCD tavaliselt kuludestvälja arvatud juhul, kui on konkreetselt vaja sujuvat pikkust, välisvalgust või video mõju.
