Tööstusliku-kvaliteediga LCD-ekraanid: praktiline spetsifikatsioonijuhend 6 põhitööstuse jaoks

Tööstuslik-klass vs. kaubanduslik LCD: kui palju vahe tegelikult maksab

Tööstuslik{0}}klass on inseneriklassifikatsioon, mitte turundusmärgis. Allolev tabel võtab kokku mõõdetavad erinevused paneelide vahel, mis on loodud kontrollitud tarbijakeskkondade jaoks ja paneelide vahel, mis on mõeldud-reaalseks tööstuslikuks kasutuselevõtuks.

Kaubanduslik monitor, mis töötab 60 kraadi nurga all, halvendab oma taustvalgustust kuude jooksul. 300-nitine paneel kaob otsese päikesevalguse käes. Puutetundlik liides, mis läbi kinnaste ebaõnnestub, on tootmispõrandal ohutusprobleem. Riistvara hinnavahe kaubanduslike ja tööstuslike paneelide vahel on peaaegu alati väiksem kui tootmissüsteemi või reguleeritud seadme väljatõrke järelmaksumus. Arusaaminekus kaubandusliku-taseme kuvamispiirangud muutuvad praktiliseks probleemikson esimene samm õige alternatiivi määramisel.

Kuus tööstusharu, mis sõltuvad tööstusliku{0}}kvaliteediga LCD-ekraanidest

1. Tootmine ja tööstusautomaatika

HMI paneelid, SCADA monitorid ja PLC operaatori terminalid töötavad pidevalt keskkondades, kus on ühendatud kõrge temperatuur, õhus levivad tahked osakesed, jahutusvedeliku udu ja püsiv vibratsioon. Selle sektori kõige levinum spetsifikatsiooniviga on temperatuurivahemiku alahindamine: paneel, mis on ette nähtud kontoritingimusteks - tavaliselt 0 kuni 50 kraadi -, läheb enneaegselt rikki tootmispõrandatel, mis tavaliselt ulatuvad 55–65 kraadini soojust tootvate seadmete läheduses. IKV-kindaid kandvad operaatorid vajavad puutetundlikke liideseid, mis reageerivad usaldusväärselt ja ümbritsev valgustus võib tsoonides oluliselt erineda. Ülevaate saamisekssaadaolevad LCD-ekraani konfiguratsioonid tööstuslikes keskkondades, mitmed vormitegurid on mõeldud kõige levinumate HMI ja juhtpaneeli rakenduste jaoks.

• Heledus:minimaalselt 300–500 niti; kõrgem üleujutusvalgustuse või akende läheduses
• Töötemperatuur:-20 kraadi kuni 70 kraadi
• Kaitse:IP54 või kõrgem avatud tehase keskkondade jaoks
• Puudutage:Resistiivne või kinnas{0}}ühilduv projekteeritud mahtuvuslik (PCAP)
• Toite sisend:Lai{0}}alalisvool (9–36 V) tööstusliku toiteallikaga ühilduvuse jaoks

2. Meditsiini- ja tervishoiuseadmed

Kirurgilised seadmed, patsiendimonitorid, infusioonipumba liidesed ja hooldus{0}}diagnostika seadmed esitavad mis tahes sektoris kõige nõudlikumad kuvamisnõuded. Pind peab vastu pidama korduval desinfitseerimisel haiglas kasutatavate -puhtusainetega - isopropüülalkoholi, kvaternaarsete ammooniumiühendite - abil ilma optilise hägususe või pinna lagunemiseta. Peegeldusvastased katted on suure-intensiivsusega kirurgilise peavalgustuse korral hädavajalikud. Steriilsete protseduuriseadete puhul ei ole kinnaste{10}}puutefunktsioon{11}}kaubeldav.

Üks punkt, mida projekteerimisetapis sageli eiratakse: LCD-moodulil endal ei ole meditsiiniseadme sertifikaati. Valmistootele kehtib vastavus standardile IEC 60601-1. Ekraan tuleb valida ja dokumenteerida seda vastavusteed silmas pidades alates esimesest päevast – tarnija, kes ei suuda koostada elektromagnetilise ühilduvuse katsearuandeid või materjalideklaratsioone, lükkab ülevaatusetapis sertifitseerimisega edasi või jätab need rööpast välja, mis on oluliselt kulukam probleem kui õige tarnija varajane valimine.

• Heledus:400–700 niti erinevate kliiniliste valgustingimuste jaoks
• Pinnatöötlus:Alkoholi-kindel, anti-staatiline, anti-peegeldus
• Puudutage:Kinnas-ühilduv mahtuvuslik; täpne paljas{1}}käsimahtuvus diagnostikaliideste jaoks
• Kaitse:IP65-klassi esipaneel seadmetele, mis puutuvad kokku vedelike või puhastusvahenditega
• Dokumentatsioon:Paneeli tarnijalt nõutakse täielikke EMC-testide aruandeid ja RoHS-materjalide deklaratsioone

3. Sõidukile-monteeritud ja transpordisüsteemid

Autopargi telemaatikapaneelid, juhi teabeekraanid,{0}}kabiini diagnostikasüsteemid ja raudtee HMI liidesed jagavad ühte põhilist väljakutset: päikesevalguse loetavust. 400{6}}nitist ekraani on pilves päevavalguses sõiduki kabiinis raske lugeda; otsese suvepäikese käes kaob see tõhusalt. Sama paneel peab taluma ka –30 kraadi talvehommikul käivitamisel ja 80 kraadi pargitud kabiinis suvel – termiline kiik, mis kõrvaldab enamiku kaubandusliku riistvara. Vibratsioon lisab kolmanda rikkemõõtme: lahtised pistikud, pragunenud jooteühendused ja kihistunud puutekihid on püsiva mehaanilise vibratsiooniga sõidukites tavalised. ISO 16750-3 pakub asjakohaseid autotööstuse keskkonnatestide võrdlusaluseid. Rakenduste jaoks, mis nõuavadvastupidav välistingimustes puutetundliku ekraani jõudlus-suurtes liiklusoludes, kehtivad samad heleduse ja IP-kaitse nõuded.

• Heledus:minimaalselt 700–1000 niti; 1500 niti paneelide jaoks, mis on otseselt päikesevalguse käes
• Töötemperatuur:−30 kraadi kuni 80 kraadi või laiem äärmuslike kliimatingimuste jaoks
• Vibratsioon ja šokk:Testitud ISO 16750-3 või samaväärse transpordistandardi järgi
• Kaitse:IP65 kabiini{1}}paigaldatud paneelidele; IP67 täielikult avatud paigaldustele
• Pind:Hajutatud -pimestamisvastane või-peegeldusvastane kate

4. Nafta, gaas ja kaevandamine

Torujuhtme seirejaamad, avamere juhtimisruumid ja allmaakaevandusseadmed seisavad silmitsi temperatuuri kõikumisega –40 kraadilt 85 kraadini, pideva tolmu ja niiskuse, püsiva vibratsiooni ning teatud tsoonides potentsiaalselt plahvatusohtliku keskkonnaga. Klassifitseeritud ohtlikesse piirkondadesse paigaldatud seadmete puhul -, mis on levinud nafta ja gaasi ülesvoolu, keemilise töötlemise ja teatud kaevandustööde puhul -ATEX direktiivEuroopas (rahvusvaheliselt ICEx) on lõpptoote kokkupanemisel seaduslik nõue. Komponentide valik kuvamooduli tasemel peab toetama seda vastavusteed projekteerimise algusest peale. Selle sektori seadmed töötavad tavaliselt 10–15 aastat ja samad ranged keskkonnastandardid kehtivad ka kaitserakendustes, kus MIL-STD-810 testimine lisab täiendavaid spetsifikatsiooninõudeid.

• Töötemperatuur:−40 kraadi kuni 85 kraadi välis- ja maa-alustele paigaldustele
• Kaitse:IP67 või IP68 sukeldumisohu või{2}}kõrgsurvepesu jaoks
• Ohtliku ala järgimine:ATEX/IECEx{0}}ühilduvate komponentide valik asjakohaste tsoonide jaoks
• Heledus:500–1000 niti sõltuvalt paigaldusvalgustusest
• Elutsükkel:Seadmete 10–15-aastane kasutusiga muudab paneelide pikaajalise-kättesaadavuse töönõudeks

5. Jaemüügikioskid ja{1}}iseteenindusterminalid

Iseteeninduskioskid-, POS-terminalid, piletimüügiautomaadid ja hotelliregistreerimissüsteemid Kiosk, mis töötab 14–16 tundi päevas, 365 päeva aastas, kogub aastas ligikaudu 5000–6000 töötundi. Tarbijatele mõeldud{13}taustvalgustus, mis vastab murdosale sellest töötsüklist, halveneb nähtavalt esimese kaubandusliku kasutuselevõtu aasta jooksul. Vandaalivastane pinnatöötlus on avalikes paigaldistes oluline ja IPS-paneelid säilitavad värvitäpsuse laiemate vaatenurkade puhul kui TN-alternatiivid, - on oluline, kui kliendid lähenevad erineva kõrguse ja nurga alt. Tutvuge meiegakioski kuvamisvahemikjaiseteenindusterminali-konfiguratsioonidvõi vaadaketäielik{0}}iseteeninduskioski juurutamise juhendüksikasjalike paigaldus- ja valikujuhiste saamiseks.

• Heledus:500–700 niti eredalt valgustatud jae- ja ühistranspordikeskkondade jaoks
• Puudutage:Projitseeritud mahtuvuslik -vandaalivastase pinnatöötlusega
• Kaitse:IP54 esipaneeli minimaalne lekete ja puhastusvahendite eest
• Vaatenurk:IPS-paneel, mis on eelistatud lai-kliendiga-loetavuse tagamiseks
• Elutsükkel:Varuosade järjepidevus on saadaval 5+ aastat

6. Põllumajandus ja tööstuslik asjade internet

Täpsed niisutuskontrollerid, kariloomade seireterminalid ja IIoT servasõlmed töötavad sageli kaugetes asukohtades, kus on piiratud juurdepääs teenusele, mistõttu on -pikaajaline usaldusväärsus - aastate, mitte kuude jooksul - peamine projekteerimise juht. Põllumajandusseadmed puutuvad kokku äärmuslike temperatuuride, tolmu, niiskuse ja vibratsiooniga. Päikese- või akutoitel töötavad IIoT-sõlmed lisavad madala ooterežiimi energiatarbimise tõeliste nõuete loendisse. Seadmete kasutusiga seitse kuni kümme aastat tähendab, et paneelide kättesaadavuse kohustused omavad tegelikku töökaalu.Integreeritud nutikad LCD-ekraani lahendusedTäppispõllumajanduses ja IIoT infrastruktuuris on täppispõllumajanduses ja IIoT infrastruktuuris üha enam levinud võimsus-tõhusa disaini kombineerimine tugevate keskkonnareitingidega.

• Töötemperatuur:−20 kraadi kuni 70 kraadi parasvöötme piirkondade jaoks; laiem äärmuslike kliimatingimuste jaoks
• Kaitse:Minimaalne IP65 väli{1}}juurutatud seadmete jaoks
• Puudutage:Kinnas{0}}ühildub põllumajanduslike isikukaitsevahenditega
• Võimsus:Tõhus alalisvoolusisend päikese- või akutoitega{0}}rakenduste jaoks
• Elutsükkel:7–10-aastane kasutusiga nõuab paneeli pikaajalist -saadavust

Kuidas sobitada LCD-ekraani spetsifikatsioonid oma rakendusega

Õige ekraan ei ole kataloogi -täielikum valik -, see on see, mille spetsifikatsioonid vastavad tegelikule töökeskkonnale. Viie otsuse järjestikuse läbitöötamine hoiab ära kõige levinumad ja kulukamad spetsifikatsioonivead.

1. samm: enne mis tahes toote hindamist dokumenteerige töökeskkond.Temperatuurivahemik, kokkupuude tolmu ja niiskusega, vibratsioonitase ja ümbritsevad valgustingimused määravad enamiku spetsifikatsiooniotsuste tegemisest. Pärast dokumenteerimist saab iga tarnija nõuet hinnata kirjaliku nõude, mitte suulise oletuse alusel - ja see dokument kaitseb tehnilist otsust toote eluea jooksul.

2. samm: määrake heledus tegelike valgustingimuste, mitte parima{1}}juhtumi eelduste põhjal.Kontrollitud sisekeskkonnad vajavad tavaliselt 300–500 niti. Tugev ümbritsev valgus - jaemüügipõrandad, tehasealad akende lähedal, sõidukikabiinid - vajavad tavaliselt 500–800 niti. Otsene päikesevalgus nõuab vähemalt 1000 niti. Rakenduste puhul, kus paneeli kujutegur on heleduse kõrval oluline, tuleb võrreldaLCD ja LED riba ekraani formaadidhõlmab asjakohaseid kompromisse{0}}.

3. samm: valige puutetehnoloogia, mis sobib tegelike operaatorite ja tingimustega.Vastupidav puudutus toimib kinnaste, märgade käte ja pliiatsidega - töökindlalt määrdunud või isikukaitsevahendeid{1}}nõutavates keskkondades, kuid piirdub ühe-puudutusega. Projekteeritud mahtuvuslik (PCAP) tagab parema pildi selguse ja mitme{4}}puudutuse toe kinda{5}}ühilduvate pinnavalikutega, kuid on tugeva saastumise korral vähem usaldusväärne. Meie teejuhtmillised stsenaariumid sobivad erinevate puuteekraanitehnoloogiatega kõige pareminiannab selle otsuse praktilise lähteraamistiku.

4. samm: kontrollige enne kohustuse võtmist pikaajalist-varude saadavust.Tarbijapaneelide tootmine katkestatakse sageli ilma hoiatuseta 12–18 kuu jooksul pärast turuletoomist. Tööstusseadmed töötavad kümme aastat või kauem. Küsige otse: milline on toote pühendunud elutsükkel, milline on-elu-lõpu teavitusaken ja kas on olemas viimase-aja-ostmine? B2B hankeotsuste puhul mastaabis, kuidasB2B kioski kuvari hankimine ja kohandaminetöötab - sealhulgas elutsükli dokumentatsiooni nõudeid - seab realistlikud ootused.

5. samm: tuvastage sertifitseerimisnõuded projekteerimisetapis, mitte vastavuse etapis.Meditsiinitooted vajavad kuvari tarnijalt IEC 60601-1 dokumentatsiooni. Ohtlike piirkondade-seadmete jaoks on vaja ATEX- või IECEx-dokumentatsiooni. CE-, FCC- ja UL-sertifikaate tuleb varakult võrrelda olemasolevate tarnija katsearuannetega. Dokumentatsioonilünkade avastamine vastavuskontrolli etapis maksab oluliselt rohkem kui selle ärahoidmine projekteerimisel. Meietäielik kuvatav tootevalikloetleb saadaolevad sertifikaadid mudelite kaupa.

Korduma kippuvad küsimused

Mis on välistingimustes kasutatava tööstusliku kuvari minimaalne IP-reiting?

IP65 pakub täielikku kaitset tolmu ja mis tahes suunast paiskuva vee eest - praktiline põranda spetsifikatsioon vihma või rutiinse vooliku{2}}puhastusega kokkupuutuvatele välispaneelidele. IP67 laiendab kaitset ajutisele sukeldumisele, mis sobib mererakendustele ja kõrgsurvepesuga toiduainete töötlemise keskkondadele. Iga välispaigaldise puhul, millel puudub täiendav kaitseümbris, tuleks IP65 käsitleda minimaalse vastuvõetava spetsifikatsioonina, mitte sihtmärgina.

Kas kaubanduslikku monitori saab kasutada tööstuskeskkonnas?

Kergete{0}}rakenduste jaoks, kus on kontrollitud temperatuur, standardsed töötunnid ja minimaalne kokkupuude tolmu või niiskusega, võib kaubanduslik riistvara olla piisav. Äärmuslike temperatuuride, pideva ööpäevaringse töötamise, märkimisväärse vibratsiooni või korrapärase pesuga keskkondades ebaõnnestuvad kommertskuvarid tavaliselt enne tööstussüsteemi ühe toote genereerimise lõpetamist. Kaubandus- ja tööstuspaneeli kulude erinevus õigustab harva tootmis- või reguleeritud kontekstis planeerimata seisakute ohtu.

Mis vahe on tööstuslikuks kasutamiseks mõeldud takistuslikul ja mahtuvuslikul puudutusel?

Takistavad paneelid reageerivad kinnastele sõrmedele, märgadele kätele ja puutepliiatsidele - usaldusväärsed määrdunud, märjas või isikukaitsevahendiga seotud keskkonnas-, kuid piirduvad ühe{2}}puudutusega. Projitseeritud mahtuvuslikud paneelid pakuvad paremat pildi selgust ja mitme{4}}puutetuge, kuna saadaval on kinda-ühilduvad pinnad, kuid on tugeva saaste suhtes tundlikumad. Puhas-ruumi-, meditsiini- või kliendi-rakenduste jaoks on mahtuvuslik üldiselt õige valik; välitingimustes kasutamiseks, tootmiseks ja suure-saastega keskkondades on vastupidavus töökindlam.

Kui kaua tööstusliku{0}}kvaliteediga LCD-taustvalgustus tavaliselt vastu peab?

Tööstusliku-taustvalgustuse komplektid on tavaliselt hinnatud 50 000 tundi või kauem. Kaheksa tundi igapäevast töötamist tähendab umbes 17 aastat taustvalgustuse kasutusiga. Paneel-tasemel saadavus väljakujunenud tööstuslike vedelkristallekraanide tootjate puhul on tavaliselt ette nähtud viieks aastaks või pikemaks ajaks, koos ametliku-eluea-lõpu teavitusperioodiga, mis annab viimase-korra{10}}ostu planeerimisel - märkimisväärse eelise tarbijapaneelide ees, mis võidakse ette teatamata katkestada ühe kuni kahe aasta jooksul pärast turuletoomist.

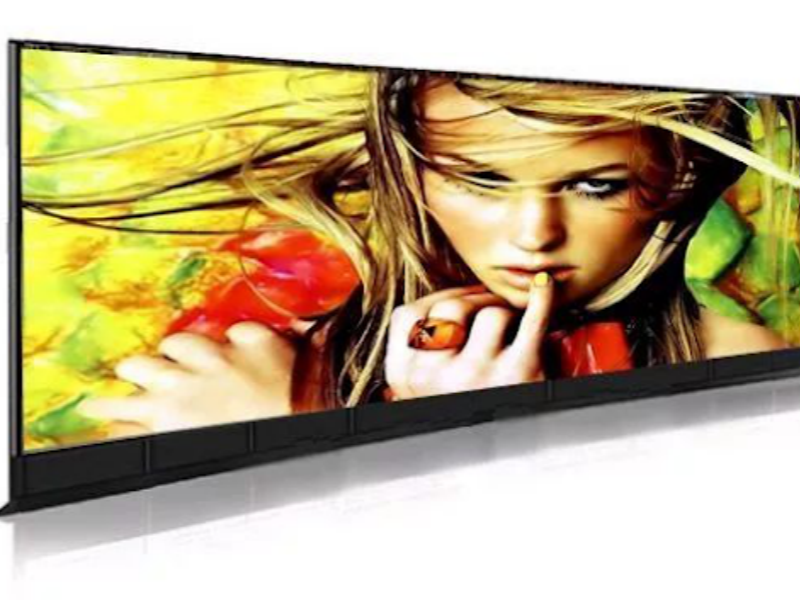

Kui olete kuva spetsifikatsiooni otsuse tegemise varajases staadiumis,otse ühendust võttakoos teie rakenduse üksikasjade ja töökeskkonna nõuetega. Mittestandardsete vormifaktorirakenduste jaoks-meieriba-kujuline LCD-ekraanhõlmab konfiguratsioone, mis sobivad riiuli-servadele, sõiduki armatuurlauale ja mõõteriistadele, mida standardsed kataloogipaneelid ei käsitle.
