Nendel riketel on mustrid ja enamik neist on diagnoositavad 30 minuti jooksul või vähem. See juhend on üles ehitatud selle järgi, kuidas tõrkeotsing tegelikult töötab: alustades sellest, mida näete ekraanil, ja seejärel töötades tagasi põhjuseni. Kas hooldatekaubanduslikud LCD-ekraanidjaemüügis, käitage paneele avalikes kioskites või siluge arenduse ajal manustatud riistvara, on diagnostikaprotsess sama.
Sümptomite kiirviide
Kasutage seda tabelit esimese filtrina. Sama sümptomit võivad põhjustada mitmed põhjused, seega käsitlege seda lähtesuunana, mitte lõpliku vastusena.
| Sümptom | Kõige tõenäolisem põhjus | Esimene tegevus |
|---|---|---|
| Täiesti tume ekraan, taustvalgus puudub | Elektrikatkestus või kaitse läbi põlenud | Mõõtke mooduli tihvtide sisendpinget |
| Ekraan sees, aga väga hämar | Taustvalgustuse halvenemine või LED-massiivi rike | Testige taustvalgustuse ahelat iseseisvalt |
| Nõrk pilt nähtav ainult taskulambiga | Taustvalgustuse rike - paneel ise töötab | Kontrollige LED-ribasid ja draiveri vooluringi |
| Vilkuv või vilkuv ekraan | Lahtine lintkaabel või ebastabiilne toitepinge | Ühendage kõik pistikud uuesti; kontrollige tarne pulsatsiooni |
| Vertikaalsed või horisontaalsed jooned üle ekraani | Pragunenud põhimik või draiveri IC viga | Visuaalne kontroll; vaheta draiveriplaat |
| Segatud või puuduvad tähemärgid | Protokolli mittevastavus või püsivara viga | Kontrollige sideseadeid andmelehe alusel |
| Valge ekraan ilma sisuta | Initsialiseerimise tõrge või signaali kadu | Kontrollige protokolli konfiguratsiooni; kinnitage lähtestamise ajastus |
| Püsiv kummituspilt või{0}}põletus | Staatiline pilt vananemispaneelil on liiga pikk | Toitetsükkel; käivitage pixel{0}}värskenda testmustrit |
| Puute sisend ei registreerita | Kahjustatud puutekaabel või rikutud püsivara | Kontrollige lintkaablit; re-flash-puutekontroller |
| Juhuslikud lähtestused või toitetsüklid | Pinge tõus või ebapiisav voolutugevus | Mõõtke toiteallikat ostsilloskoobiga; lisage liigpingekaitse |
Mis tegelikult põhjustab LCD-mooduli tõrkeid?
Taustvalgustuse halvenemine
Taustvalgustus on LCD-moodulite kõige tavalisem{0}}komponendi rike. LED-massiivid tuhmuvad oma kasutusea jooksul järk-järgult - tootjad kvalifitseeruvad toodeteleJEDECi pooljuhtide töökindluse testimise standardid, and rated lifetimes vary significantly between consumer-grade and industrial-grade panels. Always refer to your specific module's datasheet for its rated service life under your operating conditions, not a generic industry figure.
Halvenenud taustvalgustusega ekraan läbib endiselt elektrikontrolli. Paneel töötab - see lihtsalt ei suuda luua loetavat pilti tavalises ümbritsevas valguses. Kui ekraan tundub hämaras ruumis vastuvõetav, kuid muutub ereda kontorivalgustuse või õues peaaegu nähtamatuks, on esimene asi, mida testida.
⚠️ Levinud viga:kompenseerides hämarduvat taustvalgust, tõstes heleduse maksimumini. See kiirendab LED-i kulumist ja lühendab juba -laguneva komponendi järelejäänud kasutusiga. Riistvara valimine algusest peale sobiva heledusega väldib probleemi täielikult - vaata, mis eristabkaubandusliku -kvaliteediga LCD-moodulidtarbijahinna{0}}alternatiividest.
Probleemid pistikute ja kaablitega
Lintkaablid, sebrapistikud ja jooteühendused lagunevad vibratsiooni, termilise tsükli ja korduva painde mõjul. Tõrkerežiim on peaaegu alati katkendlik: teatud suundades värelemine, vibratsiooni all langevad ekraanisegmendid või ekraan, mis töötab käivitamisel, kuid ebaõnnestub töötemperatuuril. Iga pistiku uuesti ühendamine enne osade tellimist lahendab olulise osa kohapealsetest kaebustest ilma kuluta.
Keskkonnastress
Külm aeglustab vedelkristallide reaktsiooni; kuumus kiirendab polarisaatori vananemist ja liimi kihistumist; niiskus korrodeerib elektroode seestpoolt, tekitades puuduvaid kuvasegmente, mis halvenevad järk-järgult nädalate jooksul. Määrake alati halvimad-juhud, mitte keskmised. Kasutamiseks nõudlikes keskkondades,integreeritud LCD-ekraanide lahendused, millel on vastavad keskkonnareitingudneid tasub hinnata enne kasutuselevõttu, mitte pärast välitõrget.
⚠️ Levinud viga:kuvari testimine laboritingimustes ja eeldades, et see toimib samamoodi väljas, külmlaos või niiskusallika läheduses -, ilma et kontrollitaks, kas mooduli IP-klass ja temperatuurivahemik kattuvad tegelikult juurutuskeskkonnaga.
Probleemid toiteallikaga ja draiveri tõrked
Pinge hüpped põhjustavad kohese draiveri IC-kahjustuse. Toitepulsatsioon - vahelduvvoolumüra alalisvoolurööpale - põhjustab peenemat kumulatiivset kahju: juhuslikud lähtestused, pildimüra ja LED-i tööea lühenemine. Vaadake oma mooduli andmelehelt selle maksimaalset lubatud pulsatsioonipinget; ei ole universaalset künnist, mis kehtiks kõikidele paneelitüüpidele.
Püsivara vead ja protokollide mittevastavused on eraldi kategooria, mis jäljendab veenvalt riistvaratõrkeid. Valge ekraan või segatud väljund pärast plaadivahetust või tarkvaravärskendust on väga sageli konfiguratsiooniviga, mitte katkine paneel. See vahe on oluline, millalLCD ja LED riba ekraani formaatide võrdlemine- erinevatel tehnoloogiatel on erinev protokolli käitumine ja veasignatuurid.
Kuue{0}}etapiline diagnostikaprotsess
Töötage need järjekorras läbi. Lõpetage kohe, kui vea tuvastate. - tarbetud vahetused raiskavad aega ja võtavad kasutusele uued muutujad.
Samm 1 - Visuaalne kontroll enne sisselülitamist-.Otsige pragusid, kondensatsiooni paneeli taga, põlemisjälgi trükkplaadil ja nihkunud või painutatud lintkaableid. Kui leiate füüsilise kahjustuse, ärge kasutage toidet. Lühis ühendus võib põhjustada kaskaadkahjustusi, mis on palju kallimad kui algne rike.
Samm 2 - Kontrollige sisendpinget.Kasutage mooduli toitesisendi kontaktidel multimeetrit. TFT-paneelide tüüpilised nimipinged on 3,3 V, 5 V või 12 V - kontrollige oma andmelehte. Rohkem kui 5% näit väljaspool spetsifikatsiooni nõuab uurimist. Vahelduvate rikete korral lisage ostsilloskoop, et kontrollida toite pulsatsiooni vastavust andmelehel lubatud spetsifikatsioonidele.
Samm 3 - Isoleerige taustvalgustus.Hämaras ruumis valgustage taskulambiga paneeli pinda nurga all. Kui saate teha nõrga pildi, on paneel töökorras ja ainult taustvalgus on ebaõnnestunud. See üksainus test kõrvaldab poole diagnostikapuust vähem kui 10 sekundiga - ja töötab sama hästiriba{0}}vormingus LCD-ekraanidnagu tavalistel ristkülikukujulistel paneelidel.
Samm 4 - Vahetage kaablid ja plaadid metoodiliselt.Laadige teada{0}}hea testmuster. Asendage lintkaabel kontrollitud tööseadmega. Kui viga järgneb kaablile, on probleem kaablis. Kui see jääb lauale, on laud järgmine. Asendage esmalt kõige odavam ja ligipääsetavam komponent.
Samm 5 - Kontrollige sideprotokolli.Valge ekraan või moonutatud väljund pärast plaadi vahetamist on peaaegu alati konfiguratsiooniviga. Kontrollige andmelehel andmeedastuskiirust (UART), SPI-režiimi (CPOL/CPHA) või I2C-aadressi. See samm hõlmab ebaproportsionaalselt suure osa vigadestkioski kuvakeskkonnadkus moodulid vahetatakse välja, sageli puuduliku dokumentatsiooni tõttu.
Samm 6 - Kopeerige välja tingimused pingil.Ekraanil, mis töötab laboris, kuid mille kasutuselevõtt ebaõnnestub, on peaaegu alati termiline või vibratsioon. 22 kraadi juures marginaalne pistik võib 55 kraadi juures täielikult avaneda. Rakendage katsestendil testimise ajal kontrollitud kuumust - teatud temperatuurist kõrgemal ilmnev viga tuvastab soojuspaisumise otse mehhanismina.
Remontida või vahetada? Otsuste raamistik
Remont on mõttekas siis, kuiviga on lokaliseeritud ühele vahetatavale komponendile - kaablile, taustvalgustuse massiivile, püsivara värskendusele - moodul on osa süsteemist, kus asendamise hankimine hõlmab märkimisväärset seisakut või ümberkujundamist ning remondikulu on selgelt väiksem kui uue seadme puhul.
Asendamine on mõttekam, kuimitu sümptomit ilmnevad samaaegselt. Hämar taustvalgus, pistikute kulumine ja koos ilmuvad kujutise varjundid on tööea lõppemise usaldusväärne indikaator, mitte üks parandatav viga. Asendamine on mõttekas ka siis, kui praegune moodul pakub paremaid spetsifikatsioone - suuremat heledust, laiemat töötemperatuuri, paremat sissepääsukaitset -, mis vähendaks tulevast hoolduskoormust.
Enne kummalegi teele pühendumist töötage läbi need viis küsimust:
- Kas see on seadme esimene rike või on see varem ebaõnnestunud?
- Kas viga piirdub ühe vahetatava komponendiga?
- Kas remondi kogukulu - osad, töö ja seisakuaeg - jäävad selgelt alla asenduskulu?
- Kas remonditud seade kestab reaalselt ka süsteemi järelejäänud hooldusvajaduse jooksul?
- Kas praegune asendus pakub selle rakenduse jaoks oluliselt paremaid spetsifikatsioone?

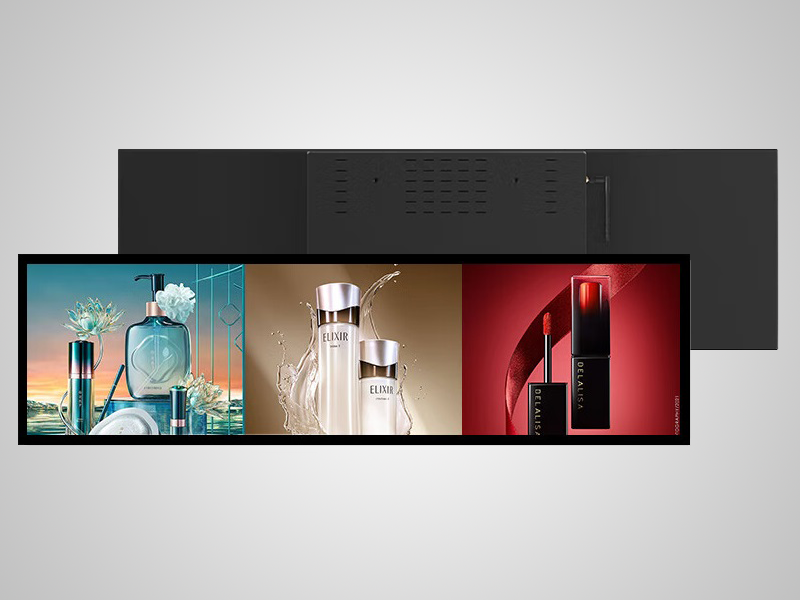

Kui kolm või enam vastust pooldavad asendamist, on see üldiselt selgem tee. Sirvige kogutootevalikvõirääkige spetsialistigahankimise kohta. Jaemüügi ja märgistuste kontekstiskohandatud LCD konfiguratsioonid jaemüügi märgistuste jaokspakuvad sageli paremat pikaajalist-majandust kui otsene-nagu-vahetamine.
Ennetav hooldus
- Keskkonnakontrollid:Rakendage mooduli nimitemperatuuri ja -niiskuse vahemikus, kasutades planeerimisel halvimaid{0}}juhutingimusi. Kõrge õhuniiskusega{2}}keskkondades on kinnitatud IP-reitinguga suletud korpused nõue, mitte ettevaatusabinõu.
- Toitehaldus:Kasutage riistvaralise liigpingekaitsega reguleeritud tarvikuid. Vältige taustavalgustuse pidevat töötamist maksimaalse heledusega - adaptiivne heleduse reguleerimine vähendab LED-i kulumist, ilma et see mõjutaks nähtavat kasutatavust.
- Plaanilised kontrollid:Igakuine - kontrollige pistikupesasid ja otsige kondensatsiooni. Kord kvartalis - käivitage diagnostiline testmuster ja kontrollige koormuse all olevat toitepinget. Kontrollige igal aastal - toite pulsatsiooni ja optilisi kihte delaminatsiooni või polarisaatori vananemise suhtes.

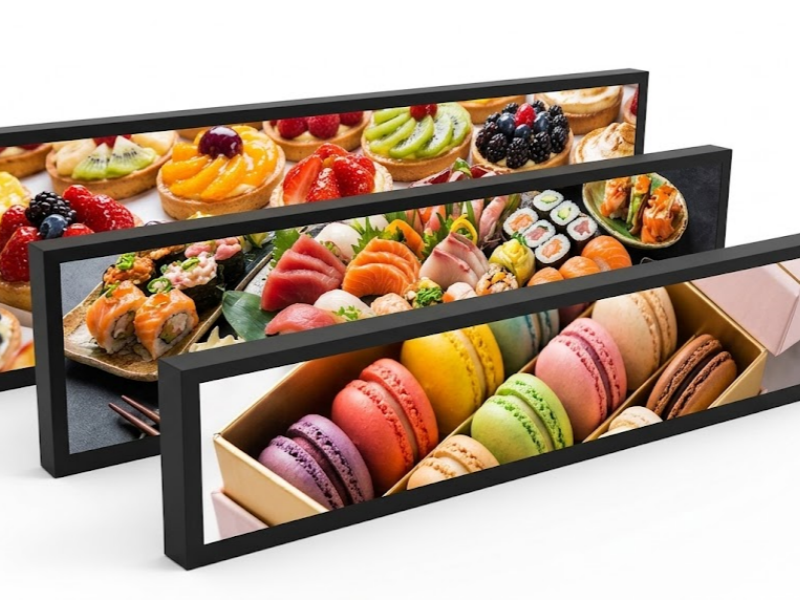

Sestiseteenindusterminal-juurutusi, mis töötavad pidevalt suure-liiklusega keskkondades, on kvartalikontroll kõrgeima-väärtusega üksik hooldustegevus.Supermarketites kasutatavad venitatud LCD-ekraanidpuutuda kokku niiskuse ja puhastuskemikaalidega, mida standardsed hooldusgraafikud ei pruugi täielikult käsitleda.
Korduma kippuvad küsimused
Minu LCD-ekraanil on valge ekraan - kas paneel on katki?
Mitte tingimata. Valge ekraan on sagedamini side- või initsialiseerimisviga kui füüsiline kahjustus. Kontrollige protokolli konfiguratsiooni - edastuskiirust, SPI-režiimi või I2C-aadressi - mooduli andmelehe alusel. See on eriti oluline pärast püsivara värskendust või plaadi vahetamist, kui sätteid ei pruugita õigesti üle kanda.
Kuidas teha kindlaks, kas taustvalgustus või LCD-paneel on rikkis?
Hämaras ruumis valgustage taskulambiga ekraanipinda nurga all. Kui näete nõrka pilti, annab paneel väljundi õigesti ja ainult taustvalgustus on ebaõnnestunud. Taskulambi all pildi puudumine tähendab, et viga on paneelis, juhiplaadis või nendevahelises signaalitees.
Kas värelevat ekraani saab parandada ilma moodulit vahetamata?
Enamasti jah. Virvendust põhjustab enamasti lahtine lintkaabel, marginaalne jooteühendus või liigne toitepulsatsioon. Pistikute uuesti ühendamine ja toitepinge stabiilsuse kontrollimine koormuse all lahendab enamiku virvenduskaebustest, enne kui on vaja komponente välja vahetada.
Kas niiskusega kokku puutunud kuvari sisselülitamine on ohutu?
Ei. Laske moodulil enne toite sisselülitamist madala-niiskusega keskkonnas täielikult kuivada. Märja ekraani sisselülitamine ohustab elektroodide korrosiooni ja lühiseid, mis võivad paneeli jäädavalt kahjustada.
Miks mu ekraan töötab pingil, kuid ei tööta põllul?
Katkendlikud väljad{0}}ainult tõrked on peaaegu alati põhjustatud soojuspaisumisest töötemperatuuril, vibratsioonist{1}}indutseeritud pistikute katkendlikkusest või kondenseerumisest käivitamise ajal. Katsetestimise ajal korrake tegelikku juurutuskeskkonna - temperatuuri, vibratsiooni, niiskust -. Juhised nõudlikes tingimustes järjepidevamalt toimetuleva riistvara valimiselsee ülevaade suure jõudlusega{0}}LCD-ekraani valikutesthõlmab spetsifikatsioonide erinevusi, mis on kõige olulisemad.
Järeldus
LCD-mooduli rikked on loetavad, kui teate, mida otsida. Tume paneel, värelev ekraan, moonutatud väljund - vastavad juhitavale tõenäoliste põhjuste loendile ja struktureeritud diagnostikaprotsess leiab tegeliku vea kiiremini kui komponentide juhuslik asendamine. Sama protsess annab teile ka selgelt teada, kui remont on lõppenud ja asendamine on õige vastus.
Kui hiljutine rike on lisanud teie päevakorda uue riistvara, uurigekuidas võrreldavad kaasaegsed vedelkristallekraanid traditsiooniliste kuvamisvõimalustega, võiesitada päringet arutada teie konkreetseid rakenduse nõudeid.
